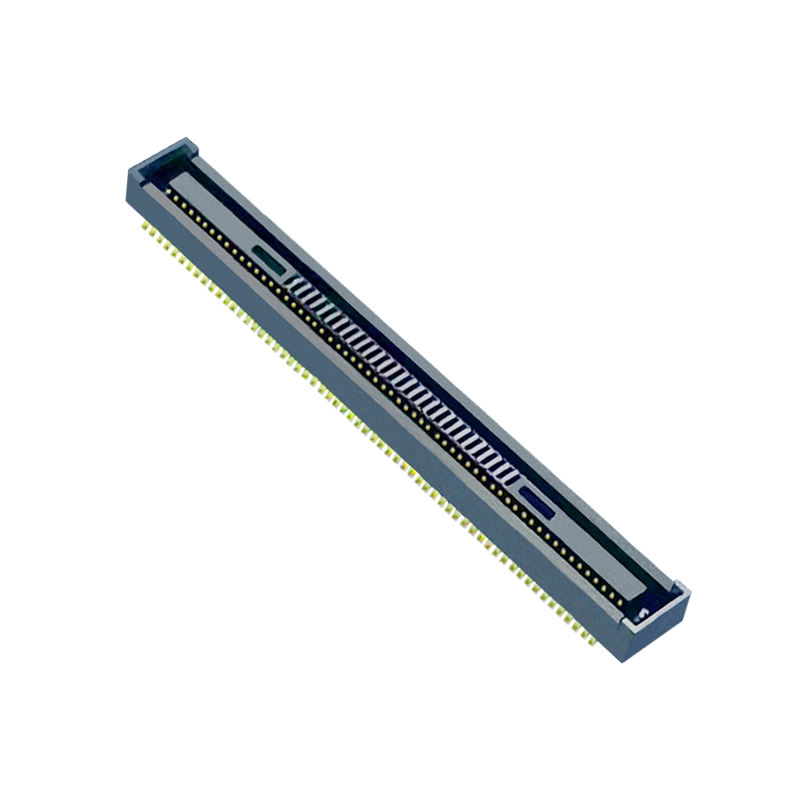

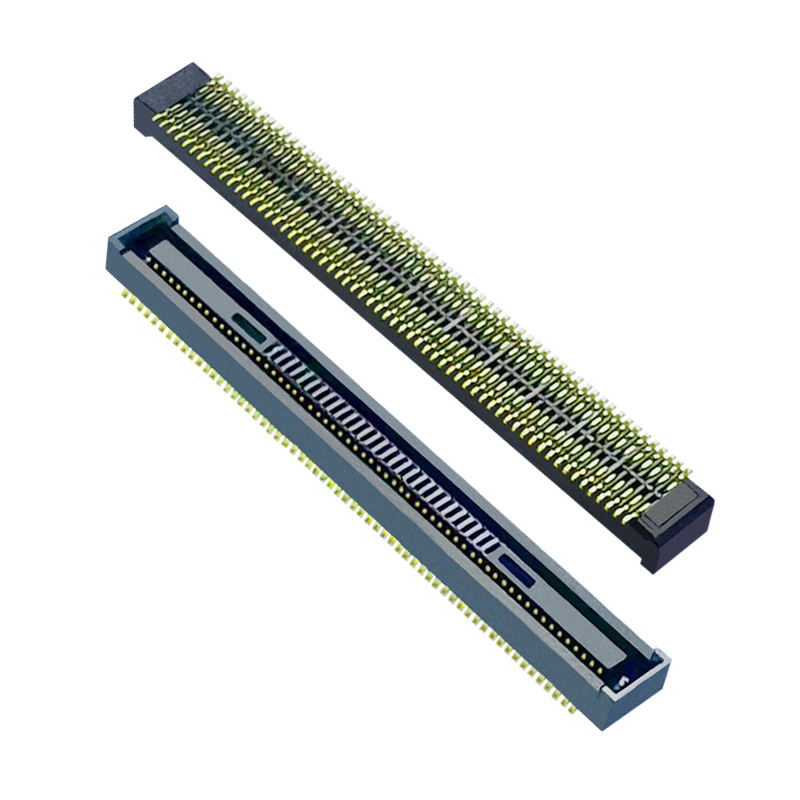

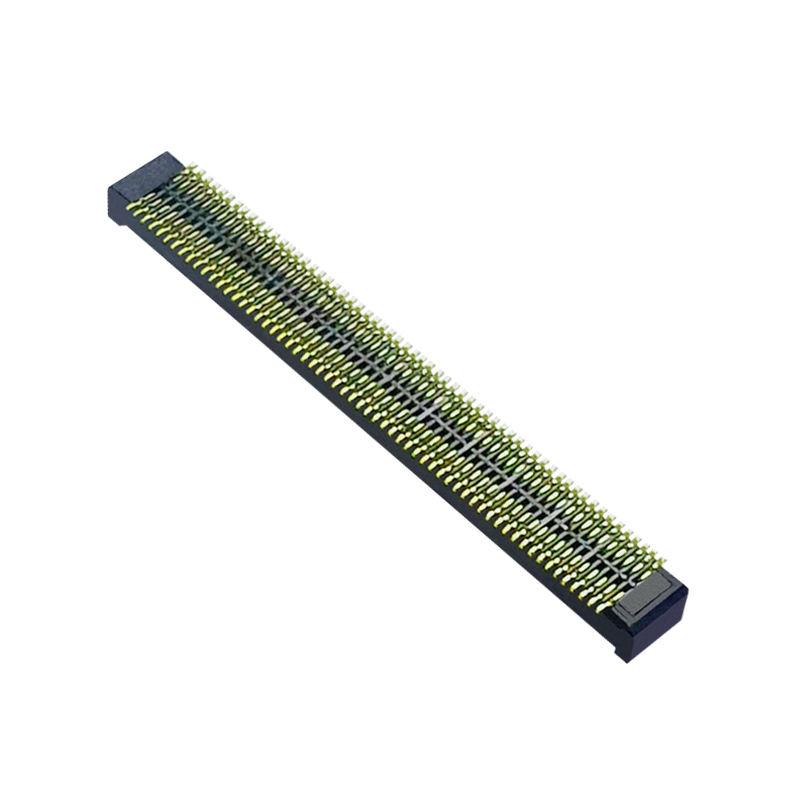

Compatibile con Hirose DF40TC (2.0) -120DS-0.4- 0.4mm Pitch SMT DF40TC Series Board to Board Connector Femminile
Caratteristiche del prodotto
✅ Guida alla coppia cieca e all'auto-allineamento: costole, tolleranza al disallineamento XY ± 0,33 mm, progettazione anti-errore di inserimento, riduce lo scarto di assemblaggio
Performance del segnale ad alta velocità, supporta PCIe Gen4 / USB4 Gen2 fino a 16 ~ 20Gbps, stabile per coppie differenziali ad alta velocità
✅ Altezza di impilazione fissa di 2,0 mm, controllo preciso della spaziatura della scheda per una progettazione di moduli sottili
✅ 120 pin di alta densità, di 0,4 mm di passo SMT montaggio di superficie, impronta compatta
✅ Imballaggio a nastro e bobina, raccolta diretta e posizionamento per la linea di assemblaggio SMT
Descrizione del prodotto
| Categoria |
Articolo |
Specificità |
| Altri dispositivi |
Corrente nominale |
0.3A per contatto |
|
Tensione nominale |
30V AC/DC |
|
Resistenza al contatto |
Max 90mΩ |
|
Resistenza all'isolamento |
Min 50MΩ @100V DC |
|
Resistere alla tensione |
100V AC, 1min, nessun guasto |
| Meccanica |
Pistola |
0.4 mm |
|
Conteggio degli spilli |
120P |
|
Altezza delle coppie |
20,0 mm |
|
Cicli di accoppiamento |
≥ 10 cicli |
|
Intervallo di autoallineamento |
± 0,33 mm direzione X/Y |
| Materiale e rivestimento |
Abitazione |
LCP ad alta temperatura, nero |
|
Materiale di contatto |
Fosforo bronzo |
|
Contatto di rivestimento |
Rivestimento in oro sulla zona di contatto, barriera al nichel |
| Ambiente |
Temperatura di funzionamento |
-55°C ~ +125°C |
|
Rispetto |
RoHS, REACH SVHC conforme |
| Guida alla saldatura |
Tipo di montaggio |
Saldatura SMT a riversamento |
|
Profil di riflusso |
Seguire la curva di reflusso senza piombo SMT standard; struttura anti-saldatura |
Riferimento incrociato / Alternativa
Sostituzione compatibile perHirose DF40TC(2.0)-120DS-0.4Ricerche incrociate alternative: Confrontare con Molex, Amphenol 0.Serie BTB ad alta velocità da 4 mm per la qualificazione di seconda fonte.
Nota: la nostra parte è un equivalente forma-adattamento-funzione, ideale per la riduzione dei costi BOM e la mitigazione del rischio di fornitura.
Caratteristica del prodotto
- Fabbricazione in cui sono inserite costole guida per l'accoppiamento cieco e l'autoallineamento, robuste anti-danno durante l'assemblaggio manuale/automatico
- La struttura anti-saldatura impedisce ai capillari di saldare di entrare in contatto durante il riversamento
- Disegno di costole ad assorbimento d'urto assorbe le vibrazioni e lo stress di accoppiamento, mantiene una resistenza al contatto stabile
- L'alloggiamento ad alta temperatura LCP resiste al reflusso privo di piombo, adatto per ambienti di lavoro ad alta temperatura
- Geometria ottimizzata delle molle di contatto, stabilità del segnale ad alta velocità, bassa crosstalk
- Densità alta 120 pin, risparmia spazio su PCB per elettronica compatta
Vantaggi del prodotto
🔹 Alternativa di seconda fonte a Hirose, tempi di consegna più brevi e migliore flessibilità MOQ rispetto al marchio originale
🔹 100% di continuità e ispezione visiva prima della spedizione, basso tasso di insuccesso
🔹 Struttura di contatto regolata ad alta velocità, integrità del segnale convalidata per segnali differenziali ad alta velocità
🔹 Un design robusto e infallibile riduce il tasso di rifiuto dell'assemblaggio nella produzione di massa
🔹 Disponibile numero di perni personalizzati/altezza di impilazione, a supporto della verifica del pre-campione del progetto
🔹 Supporto completo della documentazione: foglio dati, 3D STEP, disegno dell'impronta del PCB, rapporto di prova
Applicazione
apparecchi fotografici industriali,
LiDAR,
radar millimetrico,
con una lunghezza massima non superiore a 50 mm,
apparecchiature di prova portatili ad alta velocità,
moduli di elaborazione AI edge,
notebook e scheda madre integrata sottile,
moduli di visualizzazione,
Piccoli moduli di comunicazione 5G.
Imballaggio
Tape & Reel (Reel): imballaggio standard con bobina, compatibile con la macchina automatica SMT, direttamente sulla linea di produzione.
Tempo di consegna
- Esemplari: 3 giorni lavorativi
- Ordine in blocco: 1-3 settimane
- MOQ: Negoziabile
- Disponibilità di campioni gratuiti; supporto per il rilascio rapido dei campioni
Certificazione di fabbrica e servizio personalizzato
Certificazioni: ISO9001, RoHS, REACH.
- Politica dei campioni: campioni gratuiti disponibili, rilascio rapido dei campioni
- MOQ: MOQ basso per parti standard; numero di perni personalizzati/altezza di impilazione disponibile su richiesta
- Personalizzazione: PIN personalizzato, altezza di impilazione, spessore del rivestimento, opzioni di schermatura per esigenze speciali del progetto
- Supporto tecnico completo: scheda dati, disegno 2D/3D, impronta PCB, rapporto di prova disponibile su richiesta
Guida alla selezione degli ingegneri
- Confirmare prima l'altezza di impilazione accoppiata richiesta, la quantità di pin e il requisito di velocità del segnale
- Verificare l'impronta del PCB e la coppia di intestazioni di accoppiamento prima del congelamento del layout
- Per le applicazioni PCIe/USB4 ad alta velocità, richiedere la relazione di prova SI per la simulazione
- Per le applicazioni a vibrazioni/ambiente avverso, richiedere i dati di prova di affidabilità del ciclo termico e delle vibrazioni
- Ordina campioni gratuiti per la convalida del prototipo prima della sostituzione di massa del BOM
Domande frequenti
D: Avete un catalogo? Potete mandarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, potete contattarci online o inviare un'email per ottenere il catalogo.
D: Non riesco a trovare il prodotto nel tuo catalogo.Logue, puoi farmi questo prodotto?
R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Basta farci sapere quale prodotto hai bisogno e quanti ne vuoi. Se non lo abbiamo, possiamo anche progettare e fare un nuovo stampo per produrlo.Per la vostra informazioneLa produzione di uno stampo normale richiederà circa 35-45 giorni.
D: Potete fornire un campione?
R: Sì, forniamo 5-10 pezzi di campioni gratuiti per il test.
D: Che mi dici del tempo di consegna?
R: Le merci in magazzino vengono consegnate entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni
D: Come spedisco il mio ordine?
R: Per i piccoli pacchi, inviateli via Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio porta a porta. Per i grandi pacchi, possiamo inviarli via aerea o via mare. Usiamo cartoni standard per l'esportazione.Saremo responsabili di eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
A: Accettiamo T/T (transferimento bancario), Western Union e PayPal. Si prega di essere sicuri che possiamo ricevere lo stesso importo della fattura. E si può pagare il denaro in RMB. Nessun problema.
7. D: Che ne dici del controllo della qualità della tua azienda
R: Seguiamo rigorosamente ISO9001; IQC, OQC, IPQC e QA occupano il 10% del nostro dipartimento Qualità.
D: Mi serve la lista dei prezzi di tutti i vostri prodotti.
R: Non abbiamo una lista dei prezzi di tutti i nostri prodotti.e i prezzi cambiano sempre a causa del costo del materiale e della quantitàE potete darci un elenco di tutti gli articoli di cui avete bisogno; ne confermeremo attentamente uno per uno e vi daremo una specifica e un listino prezzi
D: Puoi realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo fatto un sacco di personalizzato
Per quanto riguarda l'imballaggio personalizzato, non c'è problema; possiamo mettere il tuo logo o altre informazioni sull'imballaggio.Devo solo sottolineare che causerà dei costi aggiuntivi.
D: Quali certificati possiede?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
