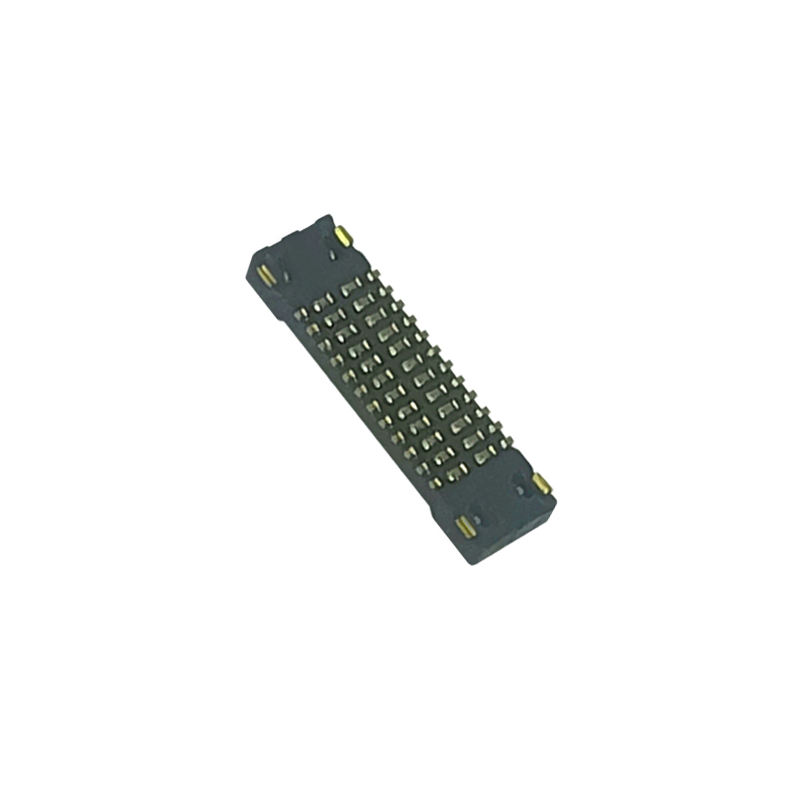

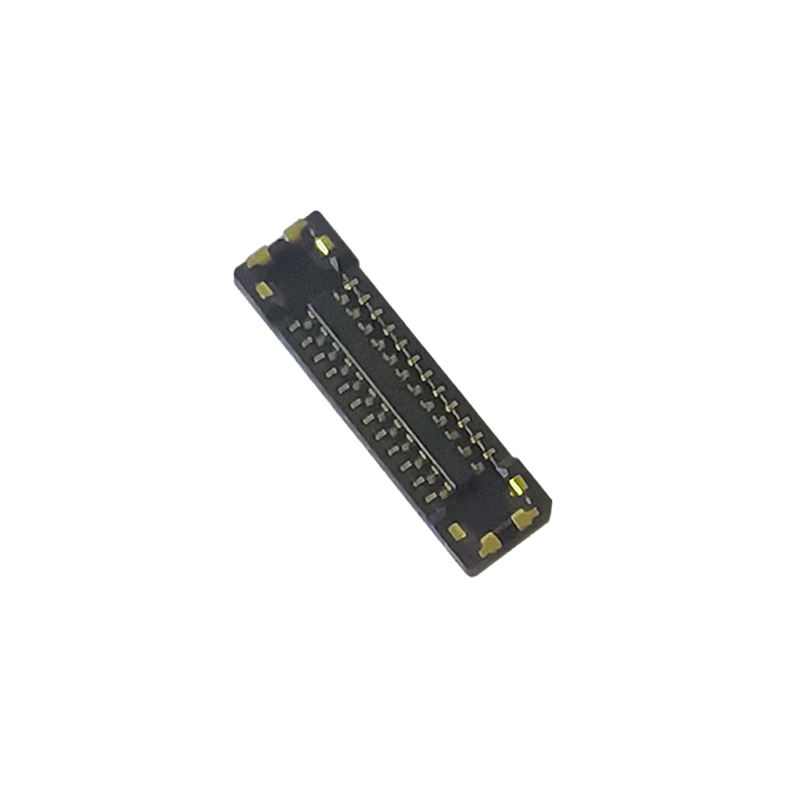

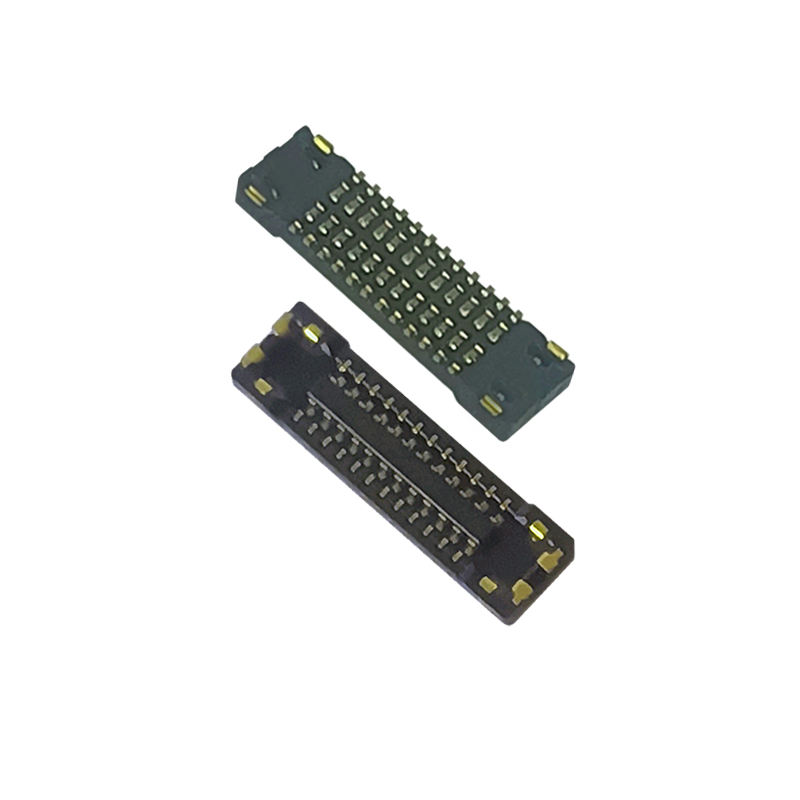

Connettori Mezzanine Board-to-Board Femmina da 24 pin con passo stretto da 0,35 mm BTB WP27D-S024VA1-R15000
Punti salienti del prodotto
✅ Accoppiamento cieco e autoallineamento: telaio di guida anti-disallineamento, assorbe lo scostamento di assemblaggio, evita danni ai pin durante l'accoppiamento manuale/automatico
✅ Integrità del segnale ad alta velocità, trasmissione stabile ad alta frequenza per impilamento compatto di PCB multistrato
✅ Altezza di accoppiamento fissa di 0,7 mm, controllo preciso dello spazio tra i PCB per design di dispositivi a profilo sottile
✅ Struttura a doppio punto di contatto, anti-vibrazione e anti-urto, feedback chiaro con clic per conferma di accoppiamento completo
✅ Imballaggio in nastro SMT, prelievo e posizionamento diretto sulla linea di assemblaggio automatico
Descrizione del prodotto
| Categoria |
Articolo |
Specifica |
| Prestazioni elettriche |
Passo |
0,35 mm |
|
Numero di pin |
24P (segnale + terminali di alimentazione integrati) |
|
Tensione nominale |
50V AC/DC |
|
Corrente nominale |
Pin di segnale: 0,3A; Pin di alimentazione: 3,0A |
|
Resistenza di contatto |
Segnale ≤70mΩ; Potenza ≤20mΩ; (iniziale) |
|
Resistenza di isolamento |
≥1000MΩ; @250VDC |
|
Tensione di tenuta |
150V AC, 60s senza guasto |
| Prestazioni meccaniche |
Altezza accoppiata |
0,7 mm |
|
Durata |
30 cicli di accoppiamento |
|
Forza di accoppiamento / disaccoppiamento |
Forza di inserzione bassa controllata, forza di ritenzione stabile |
| Materiale e placcatura |
Materiale del contatto |
Lega di rame |
|
Placcatura del contatto |
Placcatura in oro sull'area di accoppiamento; barriera di nichel per prevenire il risucchio della saldatura |
|
Isolante |
Plastica LCP ad alta temperatura, UL94V-0 |
| Ambientale |
Temperatura operativa |
-40°C ~ +85°C |
|
Conformità |
RoHS, REACH |
| Guida alla saldatura |
Tipo di montaggio |
SMT a montaggio superficiale |
|
Profilo di riflusso |
Picco 260°C max, riflusso SMT standard |
Riferimento incrociato / Alternativa
Alternativa compatibile drop-in a JAE WP27D-S024VA1-R15000.
Stessa impronta, altezza di accoppiamento, definizione dei pin e prestazioni elettriche.
Sostituzione diretta del componente originale JAE senza revisione del layout del PCB.
Serve anche come alternativa a costo ridotto ai marchi internazionali premium BTB per applicazioni mezzanine con passo ultra-fine da 0,35 mm.
Caratteristica del prodotto
- Telaio di guida metallico integrato per accoppiamento cieco e autoallineamento, tollera lievi scostamenti di assemblaggio, previene la piegatura dei pin nella produzione di massa
- Design a doppio punto di contatto, mantiene una resistenza di contatto stabile in condizioni di vibrazione e urto
- Terminali integrati segnale + alimentazione ibridi, risparmiano spazio sul PCB
- Altezza di accoppiamento ridotta di 0,7 mm, ideale per stack-up di dispositivi sottili
- Placcatura a contatto in oro, eccellenti prestazioni anti-ossidazione e di segnale ad alta frequenza
- Struttura di rinforzo di tenuta, protegge l'isolante durante l'accoppiamento
- Clic udibile chiaro per confermare l'accoppiamento completo, riducendo il rischio di accoppiamento incompleto
Vantaggi del prodotto
- Sostituzione facile per ingegneri: Stessa impronta del componente JAE originale, nessuna riprogettazione del PCB richiesta
- Migliore stabilità di fornitura: Breve tempo di consegna rispetto ai lunghi cicli di consegna dei marchi originali d'oltremare
- Pronto per la produzione di massa: Stretto controllo della coplanarità, elevata resa di assemblaggio SMT
- Ottimizzazione dei costi: Prezzi competitivi senza sacrificare l'affidabilità ad alta frequenza e meccanica
- Supporto ingegneristico rapido: Datasheet, file STEP 3D, impronta PCB disponibili su richiesta
Applicazione
Dispositivi indossabili,
smartwatch,
occhiali AR/VR,
sub-moduli per smartphone,
moduli interni per tablet,
sensori IoT compatti,
elettronica medica portatile,
moduli per fotocamere piccole,
moduli per display mini.
Imballaggio
Nastro e bobina (Bobina): 15.000 pezzi/bobina. Nastro portante goffrato.
Completamente compatibile con macchine pick-and-place SMT e pronto per essere caricato direttamente sulla linea di produzione.
Tempo di consegna
- Campioni: 3 giorni lavorativi
- Ordine all'ingrosso: 1 ~ 3 settimane
- MOQ: Negoziabile
- Campioni gratuiti supportati; rilascio rapido di campioni per la validazione ingegneristica
Certificazione di fabbrica e servizio personalizzato
Certificazioni: ISO9001, RoHS, conformità REACH.
- Politica sui campioni: campioni gratuiti disponibili, rilascio rapido di campioni
- MOQ: MOQ basso per parti standard; numero di pin/altezza di accoppiamento personalizzati disponibili su richiesta
- Personalizzazione: PIN personalizzato, altezza di accoppiamento, spessore di placcatura, opzioni di schermatura per requisiti di progetti speciali
- Supporto ingegneristico completo: Datasheet, disegno 2D/3D, impronta PCB, rapporto di prova disponibili su richiesta
Guida alla selezione per ingegneri
- Confermare l'altezza di accoppiamento richiesta: questo modello è fisso a 0,7 mm. Contattateci se è necessaria un'altra altezza di accoppiamento.
- Verificare l'impronta del PCB: incrociare con la nostra impronta fornita prima del blocco del layout.
- Valutare il metodo di accoppiamento: questa parte supporta l'accoppiamento cieco, consigliato per l'assemblaggio automatizzato o manuale con difficoltà di allineamento.
- Design ad alta velocità: contattare il nostro team di integrità del segnale se sono necessari dati di test di impedenza/perdita di inserzione.
- Campione prima: eseguire sempre la validazione del prototipo con campioni gratuiti prima della produzione di massa.
FAQ
D: Avete un catalogo? Potete inviarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, potete contattarci online o inviare un'e-mail per ottenere il catalogo.
D: Non riesco a trovare il prodotto nel vostro catalogo. Potete produrre questo prodotto per me?R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Fateci sapere di quale prodotto avete bisogno e quanti ne desiderate. Se non lo abbiamo, possiamo anche progettare e realizzare un nuovo stampo per produrlo. Per vostra informazione, la realizzazione di uno stampo ordinario richiederà circa 35-45 giorni.
D: Potete fornire un campione? Questi campioni sono gratuiti?
R: Sì, forniamo 5-10 pezzi di campioni gratuiti di connettori per test. Ma dovete pagare il costo di spedizione.
D: E i tempi di consegna?
R: I prodotti in magazzino vengono consegnati entro 1 giorno; i prodotti personalizzati vengono consegnati entro 5-7 giorni.
D: Come spedire il mio ordine?
R: Per pacchi piccoli, inviarli tramite Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio Door-to-Door. Per pacchi grandi, possiamo inviarli via aerea o via mare. Utilizziamo cartoni standard per l'esportazione. Saremo responsabili di eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
R: Accettiamo T/T (bonifico bancario), Western Union e PayPal. Assicuratevi che possiamo ricevere lo stesso importo della fattura. E potete pagare in RMB. Nessun problema.
7. D: Come funziona il controllo qualità della vostra azienda?
R: Seguiamo rigorosamente ISO9001; IQC, OQC, IPQC e QA occupano il 10% del nostro reparto qualità. Il test CCD viene applicato al 99% delle applicazioni dei prodotti della nostra azienda.
D: Ho bisogno del vostro listino prezzi di tutti i vostri prodotti. Avete un listino prezzi?
R: Non abbiamo un listino prezzi di tutti i nostri prodotti. Poiché abbiamo così tanti articoli, è impossibile elencare tutti i loro prezzi e i prezzi cambiano sempre a causa del costo del materiale e della quantità. E potete fornirci un elenco di tutti gli articoli di cui avete bisogno; confermeremo attentamente uno per uno e vi forniremo una specifica e un listino prezzi.
D: Potete realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo realizzato molti prodotti personalizzati per i nostri clienti in precedenza (principalmente cablaggi). Per quanto riguarda gli imballaggi personalizzati, nessun problema; possiamo mettere il vostro logo o altre informazioni sull'imballaggio. Bisogna solo sottolineare che ci sarà un costo aggiuntivo.
D: Che certificati avete?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
