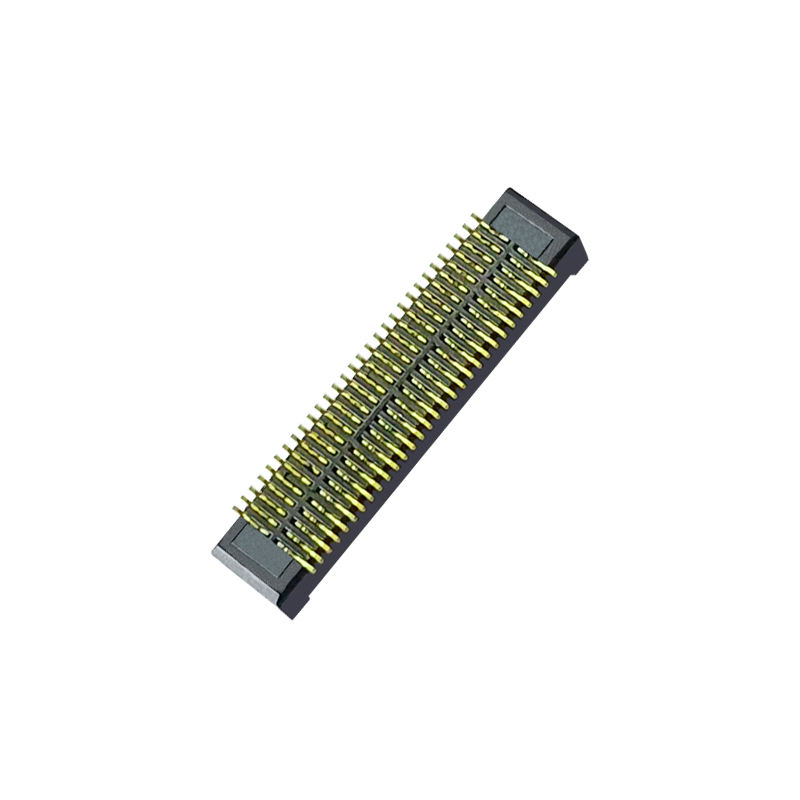

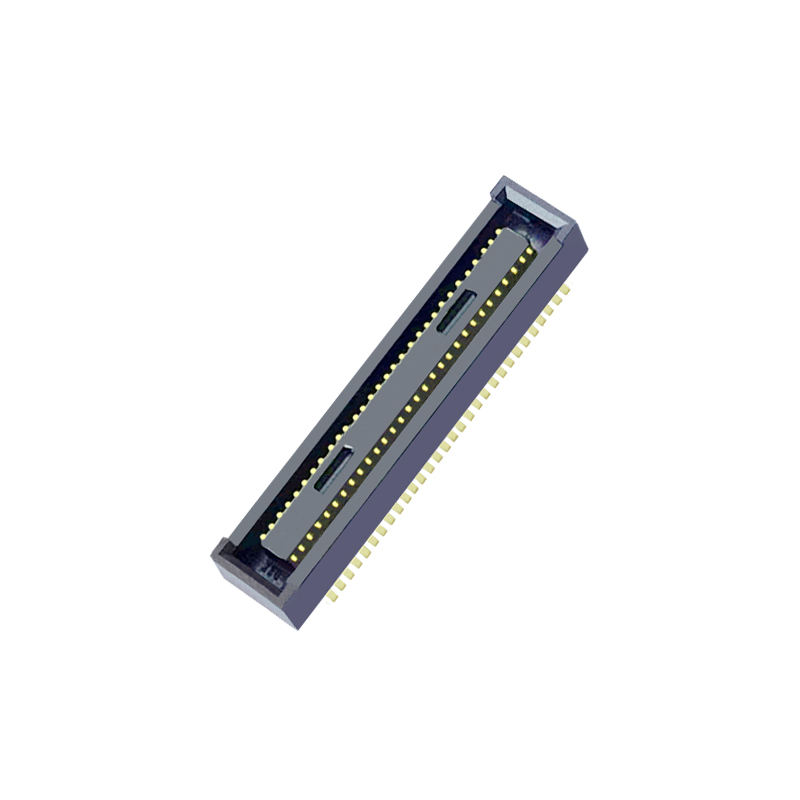

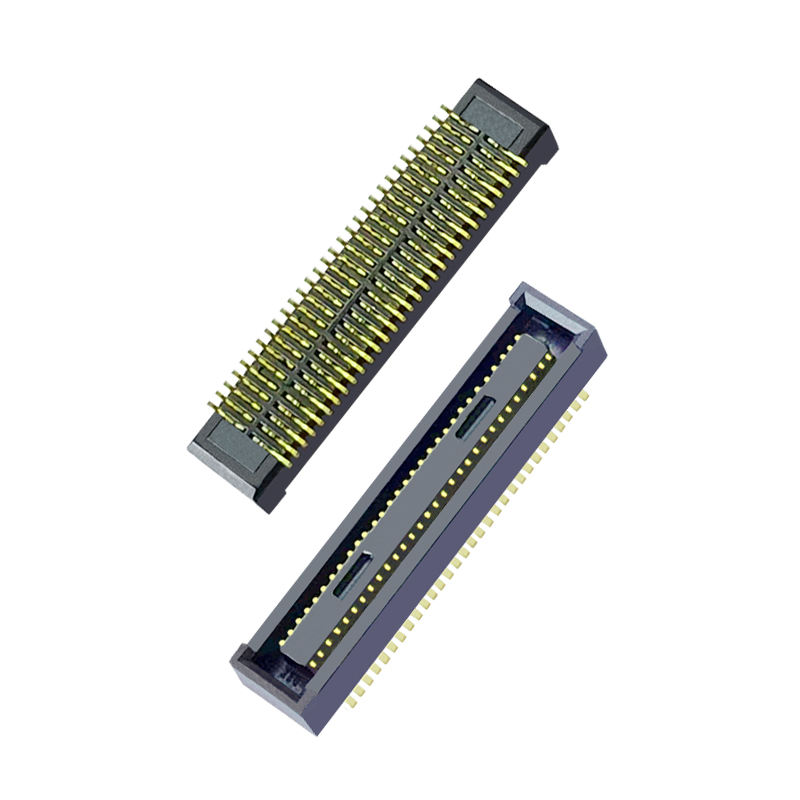

Connettore Mezzanino Board-to-Board a Passo Stretto da 0,4 mm, Doppia Fila, 12 Pin, Compatibile DF40TC-12DP-0,4, Connettore Maschio per Scheda
Caratteristiche Principali del Prodotto
- Accoppiamento Cieco e Autoallineamento: Le nervature di guida integrate assorbono lo sfasamento di assemblaggio e prevengono danni ai pin durante l'accoppiamento manuale/automatico
- Prestazioni ad Alta Velocità: Supporta PCIe 4.0 / 16 Gbps, integrità del segnale stabile per coppie differenziali ad alta velocità
- Altezza di Accoppiamento Controllata: Altezza di impilamento fissa di 2,0 mm, controllo preciso dello spazio tra PCB per un design compatto di moduli impilati
- Passo fine da 0,4 mm, 60 posizioni, connettore femmina a montaggio superficiale SMT
Descrizione del Prodotto
| Categoria |
Articolo |
Parametro |
| Elettrico |
Passo dei Contatti |
0,4 mm |
|
Posizione |
60P |
|
Corrente Nominale |
0,3 A per pin |
|
Tensione Nominale |
30 V AC |
|
Resistenza di Contatto |
≤50 mΩ |
|
Resistenza di Isolamento |
≥1000 MΩ |
|
Tensione di Tenuta |
100 V AC / 1 min |
|
Velocità Massima Dati |
16 Gbps (PCIe Gen4) |
| Meccanico |
Altezza di Accoppiamento Impilata |
2,0 mm |
|
Cicli di Accoppiamento |
Minimo 10 cicli |
|
Tolleranza di Autoallineamento |
±0,33 mm di offset XY |
|
Tipo di Montaggio |
Montaggio Superficiale SMT |
| Materiale e Placcatura |
Alloggiamento |
LCP, UL94V-0 |
|
Materiale Contatto |
Lega di Rame |
|
Placcatura Contatto |
Placcatura in oro su barriera di nichel |
|
Barriera |
Parete in nichel anti-migrazione di saldatura |
| Ambiente |
Temperatura Operativa |
-40°C ~ +125°C |
|
Conformità |
RoHS, REACH |
| Saldatura |
Profilo di Reflow |
Reflow senza piombo, seguire IPC/JEDEC J-STD-020 |
|
Nota |
Nessuna saldatura manuale sull'area di contatto |
Riferimento Incrociato / Alternativa
Sostituzione diretta compatibile per impronta e prestazioni con Hirose DF40TC(2.0)-60DS-0.4V. Stesso schema di piazzamento PCB, interfaccia di accoppiamento, prestazioni elettriche e meccaniche. Alternativa drop-in per carenza di scorte HRS, riduzione dei costi, strategia di approvvigionamento multi-sorgente. Nessuna modifica del layout PCB richiesta per la sostituzione.
Caratteristica del Prodotto
- Nervature di guida integrate per accoppiamento cieco e autoallineamento, riduce gli scarti di assemblaggio dovuti a disallineamento
- Barriera anti-migrazione di saldatura, previene la migrazione della saldatura nella zona di contatto durante il reflow SMT
- Struttura isolante rinforzata, resistenza agli urti e alle vibrazioni per assemblaggi impilati compatti
- Cavità del contatto completamente schermata, blocca la contaminazione da polvere e flussante
- Caratteristiche stabili ad alta frequenza, bassa diafonia per trasmissione di segnali ad alta velocità
- Feedback tattile chiaro per confermare l'accoppiamento completo
Vantaggi del Prodotto
✅ Sostituzione Drop-in: Stessa impronta della serie HRS DF40TC, nessun rifacimento del layout
✅ Facile da assemblare: Il design di autoallineamento tollera lo sfasamento di posizionamento, minore tasso di fallimento dell'assemblaggio
✅ Segnale stabile ad alta velocità: Geometria del contatto ottimizzata per segnali differenziali ad alta velocità
✅ Imballaggio in bobina SMT: Direttamente compatibile con macchine pick & place automatiche
✅ Mitigazione del rischio multi-sorgente: Evita tempi di consegna e fluttuazioni di prezzo da fornitore singolo
✅ Diretto dalla fabbrica: Supporto flessibile per campioni e piccoli lotti per la validazione ingegneristica
Applicazione
- Moduli di controllo industriale
- Schede embedded compatte mediche
- Moduli sensore telecamera/visione
- Dispositivi portatili palmari
- Moduli SSD / storage ad alta velocità
- Assemblaggi elettronici ausiliari per autoveicoli
- Soluzioni PCB impilate per elettronica di consumo
Imballaggio
Nastro e Bobina (Imballaggio in bobina): Imballaggio standard in bobina per macchine pick-and-place SMT. I pezzi possono essere caricati direttamente sulla linea di produzione automatizzata senza riconfezionamento. Il servizio di taglio nastro è disponibile per prototipi in piccoli lotti.
Tempo di Consegna
- Ordine campione: 3 giorni lavorativi
- Ordine di produzione di massa: 1-3 settimane, soggetto a configurazione e quantità dell'ordine
Certificazione di Fabbrica e Servizio Personalizzato
Certificazioni: ISO9001, conformi a RoHS, REACH.
- Politica Campioni: Campioni gratuiti disponibili, rilascio rapido dei campioni
- MOQ: MOQ basso per parti standard; numero di pin/altezza di impilamento personalizzati disponibili su richiesta
- Personalizzazione: PIN personalizzato, altezza di impilamento, spessore di placcatura, opzioni di schermatura per requisiti di progetti speciali
- Supporto ingegneristico completo: Datasheet, disegno 2D/3D, impronta PCB, rapporto di test disponibili su richiesta
Guida alla Selezione dell'Ingegnere
- Conferma l' altezza di accoppiamento impilata richiesta (supportiamo varianti di altezza multiple dalla serie DF40TC)
- Verifica l'impronta PCB; questa parte corrisponde allo schema di piazzamento PCB di HRS DF40TC(2.0)-60DS-0.4V
- Controlla i requisiti ad alta velocità: per segnali PCIe4 / 16 Gbps, utilizzare un routing a coppie abbinate
- Controllo meccanico: intervallo di autoallineamento di 0,33 mm; evitare una forza di accoppiamento eccessiva
- SMT: Utilizzare un profilo di reflow standard senza piombo; design dell'apertura dello stencil secondo la nostra raccomandazione sull'impronta PCB
- Contatta il nostro team di ingegneri per supporto alla simulazione di stack-up o alla validazione di accoppiamento
