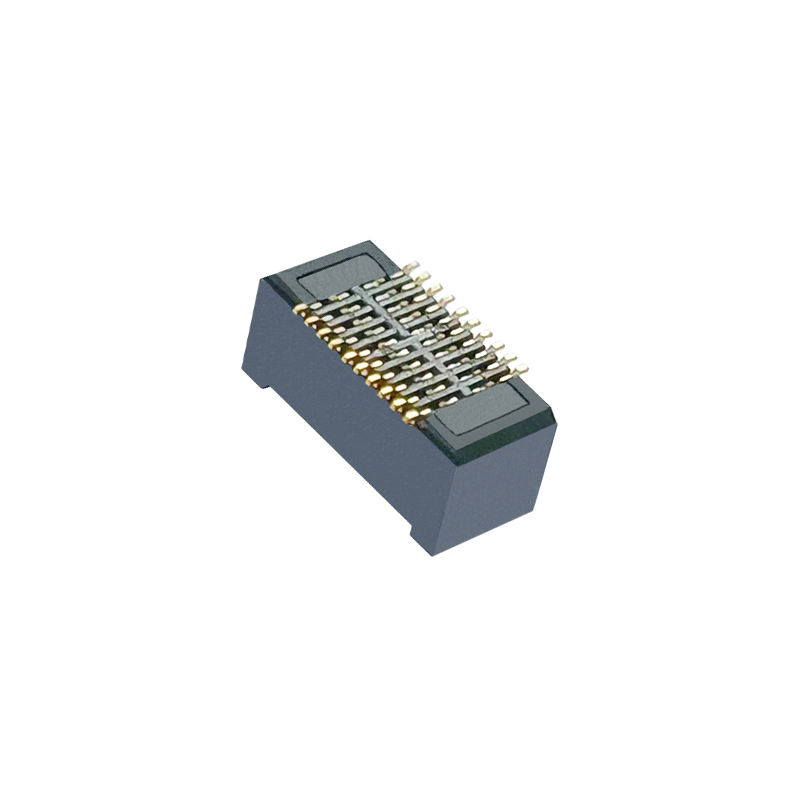

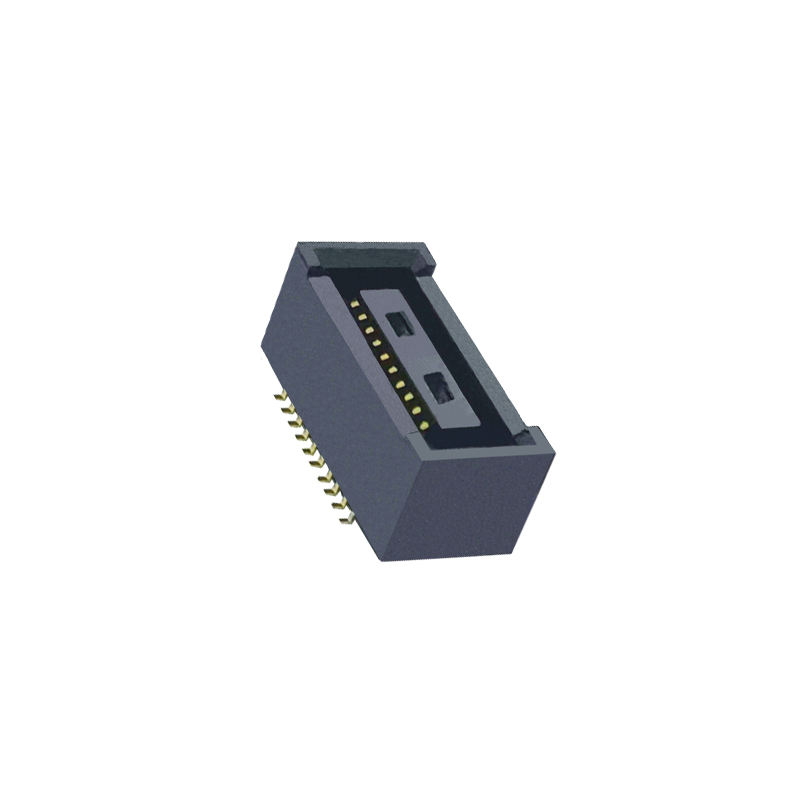

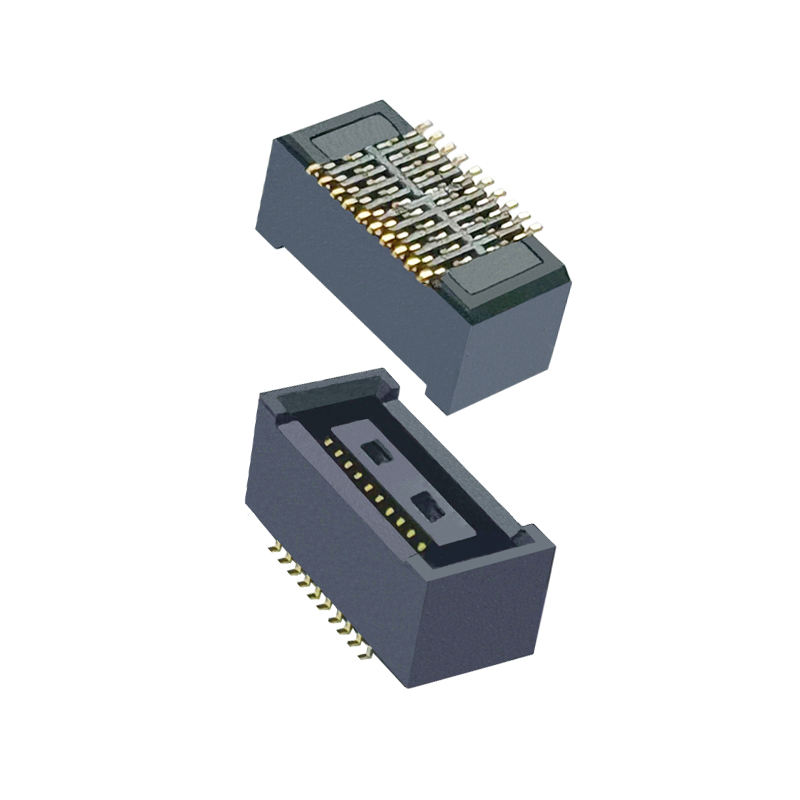

Connettore Board-to-Board compatibile con DF40HC(4.0)-20DS-0.4 - Passo 0.4mm Doppia Fila BTB Femmina
Punti salienti del prodotto
✅ Accoppiamento cieco e autoallineamento: le nervature di guida forniscono una tolleranza flottante XY di ±0.33mm, assorbono lo scostamento dell'assemblaggio PCB, evitano danni ai pin durante l'aggancio cieco
✅ Prestazioni segnale ad alta velocità: supporta fino a 20 Gbps, pienamente conforme a MIPI, USB3.1 Gen2, trasmissione segnale PCIe
✅ Altezza accoppiata fissa: 4.0mm: controllo preciso dell'altezza di impilamento per un gap PCB controllato, design meccanico stabile multi-scheda
✅ Confezionamento Tape & Reel SMT: direttamente compatibile con macchine pick-and-place automatiche per la produzione di massa
✅ Barriera anti-wicking di saldatura: la barriera in nichel impedisce la risalita della saldatura nell'area di contatto, migliora la resa di saldatura
Descrizione del prodotto
| Categoria |
Articolo |
Specifica |
| Elettrico |
Passo |
0.4 mm |
|
Numero di pin / File |
20 pin, doppia fila |
|
Corrente nominale per contatto |
0.3 A |
|
Tensione nominale |
30 V DC |
|
Resistenza di contatto |
≤30 mΩ |
|
Resistenza di isolamento |
≥500 MΩ @ 500V DC |
|
Tensione di tenuta |
250V AC per 1 min |
| Meccanico |
Altezza accoppiata |
4.0 mm |
|
Intervallo di autoallineamento |
±0.33 mm asse X / Y |
|
Cicli di accoppiamento |
30 cicli minimo |
|
Tipo di montaggio |
SMT a montaggio superficiale |
| Materiale e placcatura |
Alloggiamento |
LCP, UL94 V-0 |
|
Materiale del contatto |
Bronzo fosforoso |
|
Placcatura area di accoppiamento |
Placcatura in oro (0.2μm) su barriera di nichel |
|
Placcatura terminale |
Stagno su nichel |
| Ambiente |
Temperatura operativa |
-35℃ ~ +85℃ |
|
Conformità |
RoHS, REACH |
| Guida alla saldatura |
Profilo di riflusso |
Riflusso SMT standard, temperatura di picco ≤260℃, 10s max |
Riferimento incrociato / Alternativa
Questa presa femmina BTB ècompatibile pin-to-pin e con impronta con Hirose DF40HC(4.0)-20DS-0.4V(51). Gli ingegneri possono utilizzarla come alternativa drop-in per la validazione di prototipi e la produzione di massa. Stessa impronta PCB, stessa interfaccia di accoppiamento, nessuna riprogettazione del PCB richiesta.Nota di differenziazione: fornitura diretta di fabbrica, tempi di consegna ridotti, MOQ flessibile, fornitura stabile a lungo termine per evitare carenze di marchi internazionali e fluttuazioni dei prezzi.
Caratteristica del prodotto
Polarizzazione integrata
- A prova di errorechiave, impedisce l'accoppiamento inverso e lo schiacciamento dei pinNervature di rinforzo ammortizzanti su entrambi i lati, assorbono lo stress meccanico durante l'assemblaggio e le vibrazioni
- Struttura del contatto chiusa quando accoppiata, protezione da polvere e contaminazione
- Feedback tattile chiaro quando completamente accoppiato, facile ispezione dell'assemblaggio
- Area di prelievo a vuoto sufficiente per un posizionamento SMT stabile
- Vantaggi del prodotto
Sostituzione drop-in
- : Nessuna modifica del layout necessaria per progetti che utilizzano originariamente la serie Hirose DF40Design ad alta resa
- : La barriera in nichel anti-wicking di saldatura riduce il tasso di scarto della saldaturaStabilità di fornitura
- : Fabbrica di connettori di precisione nazionale, non soggetta a esaurimento scorte di marchi esteriSupporto ingegneristico rapido
- : Campioni gratuiti per la validazione hardware; supporto rapido per disegni e DFMCosto ottimizzato
- : Prezzo all'ingrosso di fabbrica, migliore costo totale BOM per volumi medi e altiApplicazione
Dispositivi smart portatili, moduli display
- Moduli fotocamera, interconnessione segnale MIPI
- Elettronica portatile medica
- Dispositivi IoT, moduli sensore
- Schede di controllo industriali di piccole dimensioni
- Impilamento PCB ausiliario per notebook/tablet
- Imballaggio
Nastro e bobina (confezione in bobina):
Confezione standard in bobina per macchine pick-and-place SMT. I pezzi possono essere caricati direttamente sulla linea di produzione automatizzata senza riconfezionamento. Servizio di taglio nastro disponibile per prototipi di piccoli lotti.Tempi di consegna
Ordine campione: 3 giorni lavorativi
- Ordine di produzione di massa: 1-3 settimane, soggetto a configurazione e quantità dell'ordine
- Certificazione di fabbrica e servizio personalizzato
Certificazioni: ISO9001, RoHS, REACH
MOQ
- : MOQ basso per parti standardPolitica sui campioni
- : Supporto campioni gratuiti; il cliente sostiene solo i costi di spedizione; rilascio rapido dei campioniPersonalizzazione: numero di pin personalizzato, altezza di impilamento, spessore di placcatura, colore dell'alloggiamento disponibili su richiesta. Invia il tuo disegno PCB per revisione ingegneristica.
- Guida alla selezione dell'ingegnere
Confermare l'altezza accoppiata richiesta: questo modello = altezza di impilamento 4.0mm
- Verificare che l'impronta PCB corrisponda alla serie DF40HC prima del congelamento del layout
- Per applicazioni con vibrazioni elevate, confermare i requisiti di blocco e ritenzione meccanica
- Segnale ad alta velocità (≥10Gbps): simulazione del controllo dell'impedenza disponibile su richiesta
- Invia il tuo numero di pin, altezza di impilamento, requisito di temperatura al nostro ingegnere per raccomandazioni di parti alternative, se necessario
- FAQ
D: Avete un catalogo? Potete inviarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, potete contattarci online o inviare un'e-mail per ottenere il catalogo.
D: Non riesco a trovare il prodotto nel vostro catalogo. Potete produrre questo prodotto per me?
R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Fateci sapere di quale prodotto avete bisogno e quanti ne desiderate. Se non lo abbiamo, possiamo anche progettare e realizzare un nuovo stampo per produrlo. Per vostra informazione, la realizzazione di uno stampo ordinario richiederà circa 35-45 giorni.D: Potete fornire un campione? Questi campioni sono gratuiti?
R: Sì, forniamo 5-10 pezzi di campioni gratuiti di connettori per test. Ma dovete pagare il costo di spedizione.
D: E i tempi di consegna?
R: Le merci in magazzino vengono consegnate entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni.
D: Come spedire il mio ordine?
R: Per pacchi piccoli, inviarli tramite Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio Door-to-Door. Per pacchi grandi, possiamo inviarli via aerea o via mare. Utilizziamo cartoni standard per l'esportazione. Saremo responsabili per eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
R: Accettiamo T/T (bonifico bancario), Western Union e PayPal. Assicuratevi che possiamo ricevere lo stesso importo della fattura. E potete pagare in RMB. Nessun problema.
7. D: Come funziona il controllo qualità della vostra azienda?
R: Seguiamo rigorosamente ISO9001; IQC, OQC, IPQC e QA occupano il 10% del nostro reparto Qualità. Il test CCD viene applicato al 99% delle applicazioni dei prodotti della nostra azienda.
D: Ho bisogno del vostro listino prezzi di tutti i vostri prodotti. Avete un listino prezzi?
R: Non abbiamo un listino prezzi di tutti i nostri prodotti. Poiché abbiamo così tanti articoli, è impossibile creare i prezzi di tutti su un elenco, e i prezzi cambiano sempre a causa del costo dei materiali e della quantità. E potete darci un elenco di tutti gli articoli di cui avete bisogno; confermeremo attentamente uno per uno e vi forniremo una specifica e un listino prezzi.
D: Potete realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo realizzato molti prodotti personalizzati per i nostri clienti in precedenza (principalmente cablaggi). Per quanto riguarda l'imballaggio personalizzato, nessun problema; possiamo mettere il tuo logo o altre informazioni sull'imballaggio. Devi solo sottolineare che ci sarà un costo aggiuntivo.
D: Che certificati avete?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
