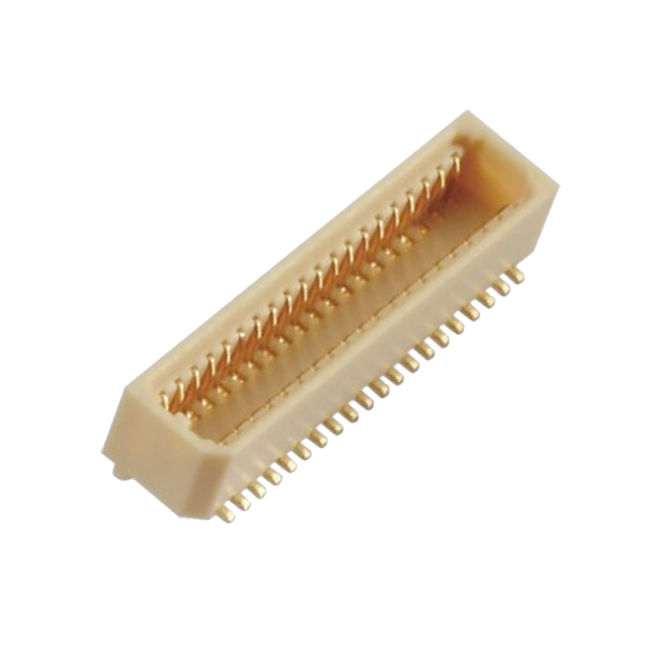

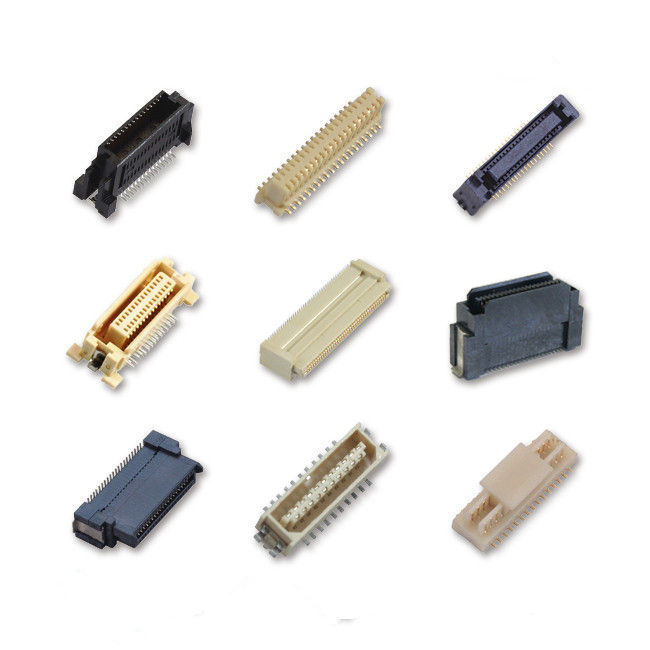

BTB 0,8mm Pitch 40PIN SMT Hirose sostituzione connettore elettrico femminile presa
Caratteristiche del prodotto
✅Disegno anti-disallineamento blind mating & self-alignment: capo guida incorporato assorbe l'abbandono dell'assemblaggio, previene danni agli spilli durante l'accoppiamento manuale / automatico, riduce il tasso di rilavoro del PCB
✅ Integrità del segnale ad alta velocità: controllo ottimizzato dell'impedenza, trasmissione stabile ad alta velocità per le linee di segnale
✅ Altezza fissa: controllo preciso dell'altezza dell'impilazione, spaziamento coerente tra le tavole per una progettazione meccanica delineata del prodotto
✅ 0,8 mm di passo sottile 40PIN alta densità, montaggio in superficie SMT, 0,5A per contatto
✅ Sostituzione diretta di Hirose: compatibile con l'impronta dei pin, alternativa drop-in senza riprogettazione del PCB

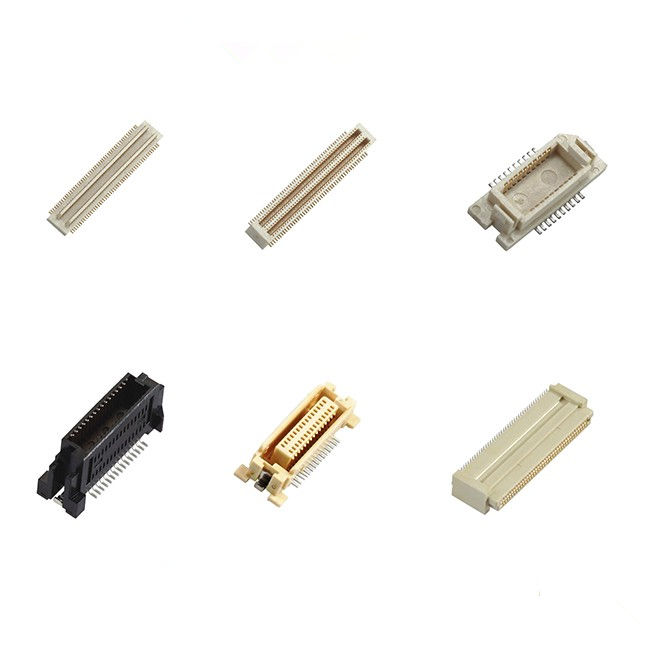

Descrizione del prodotto
| Categoria |
Articolo |
Specificità |
| Altri dispositivi |
Corrente nominale |
0.5A per contatto |
|
Tensione nominale |
50V AC/DC |
|
Resistenza al contatto |
≤ 50 mΩ |
|
Resistenza all'isolamento |
≥ 1000MΩ @100VDC |
|
Resistere alla tensione |
100V AC, 1min senza guasti |
| Meccanica |
Pistola |
0.8 mm |
|
Conteggio degli spilli |
40PIN, presa femminile |
|
Tipo di montaggio |
Montaggio di superficie SMT |
|
Cicli di accoppiamento |
≥ 500 volte |
|
Altezza delle coppie |
Disponibile su misura (indicare l'altezza di stack richiesta) |
| Materiale e rivestimento |
Materiale di contatto |
Fosforo bronzo |
|
Contatto di rivestimento |
Oro rispetto al nichel |
|
Materiale per le abitazioni |
LCP, UL94 V-0 |
| Ambiente |
Temperatura di funzionamento |
-40°C ~ +85°C |
|
Rispetto |
RoHS, REACH SVHC |
| Guida alla saldatura |
Profil di riflusso |
Seguire la norma J-STD-020, temperatura massima ≤ 260°C, massimo 5 s |
Riferimento incrociato / Alternativa
Sostituzione per la serie FX18 di Hirose con un contenitore BTB da 40 pin.
- Stessa impronta di PCB e assegnazione di pin; non è necessaria alcuna modifica del layout del PCB
- Intercambiabile con l'originale testa di accoppiamento Hirose
- Risorsa seconda conveniente, che risolve i lunghi tempi di consegna e il rischio di carenza di fornitura
- Anche un'alternativa alla serie BTB Molex / TE con passo di 0,8 mm 40P
Caratteristica del prodotto
- Chiave anti-manichino + struttura guida auto-allineante, supporta l'accoppiamento cieco, evita l'inserimento inverso e la piegatura degli spilli
- Il contatto con la molla in bronzo di fosforo mantiene una forza di contatto stabile dopo l'accoppiamento ripetuto
- Alloggiamento ad alta temperatura LCP, resistente alla saldatura a reflusso senza piombo senza deformazione
- Fino 0,8 mm di passo, alta densità a 40 pin, risparmia spazio PCB per elettronica compatta
- Terminale SMT con pad di saldatura piatto, eccellente coplanarità per un pick & place stabile
Vantaggi del prodotto
- Stabilità dell'offerta: Produzione diretta in fabbrica, senza barriera MOQ per i campioni, bypassando i lunghi tempi di consegna OEM
- Impronta verificata dall'ingegnere: Compatibilità pre-testata, ridurre il ciclo di convalida
- Controllo coerente del rivestimento: spessore uniforme dell'oro, segnale stabile e anticorrosione
- Automazione pronta: Imballaggi a nastro e bobina per macchine SMT per il pick-and-place
- Personalizzabile: regolare l'altezza di accoppiamento, spessore di rivestimento, numero di perno per il vostro progetto
Applicazione
con una lunghezza massima non superiore a 50 mm,
dispositivi intelligenti IoT,
strumenti manuali,
elettronica medica,
moduli di visualizzazione,
elettronica ausiliaria per l'automobile,
dispositivi slim per consumatori,
porta di comunicazione PCBA stacking board
Imballaggio
Nastro e bobina (imballaggio a bobina):Imballaggio a bobina standard per la macchina di pick-and-place SMT. Le parti possono essere caricate direttamente sulla vostra linea di produzione automatizzata senza riimballaggio.
Tempo di consegna
- Ordine campione: 3 giorni lavorativi
- Ordine di produzione di massa: 1-3 settimane, a seconda della configurazione e della quantità dell'ordine
Certificazione di fabbrica e servizio personalizzato
- Certificazioni: conformità ISO9001, RoHS, REACH
- Disponibilità di personalizzazione: modifica dell'altezza della pila accoppiata, spessore del rivestimento, posti di localizzazione, colore dell'alloggiamento, modifica del numero di perni, marcatura OEM.
- Politica dei campioni: supporto ai campioni gratuiti, produzione rapida dei campioni.
- MOQ: MOQ basso per gli articoli standard; MOQ per utensili personalizzati da confermare dall'ingegneria.
- Forniamo una revisione di ingegneria pre-vendita, la convalida del disegno e il rapporto di prova di affidabilità su richiesta.
Guida alla selezione degli ingegneri
- Richiesto confermaAltezza delle coppieprima; abbiamo più opzioni di altezza di impilazione per la serie 40P 0.8mm
- Verificare l'impronta di PCB contro il nostro foglio dati fornito prima del blocco del layout
- Per le applicazioni di segnale ad alta velocità, richiedere un rapporto di prova di impedenza
- Se la parte di accoppiamento è un'intestazione Hirose originale, conferma la compatibilità di accoppiamento prima della prova di massa
- Temperatura di funzionamento > 85°C o ambienti a forte vibrazione, si prega di informarci per un aggiornamento del contatto
Domande frequenti
D: Avete un catalogo? Potete mandarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, potete contattarci online o inviare un'email per ottenere il catalogo.
D: Non riesco a trovare il prodotto nel tuo catalogo.Logue, puoi farmi questo prodotto?
R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Basta farci sapere quale prodotto hai bisogno e quanti ne vuoi. Se non lo abbiamo, possiamo anche progettare e fare un nuovo stampo per produrlo.Per la vostra informazioneLa produzione di uno stampo normale richiederà circa 35-45 giorni.
D: Potete fornire un campione?
R: Sì, forniamo 5-10 pezzi di campioni gratuiti per il test.
D: Che mi dici del tempo di consegna?
R: Le merci in magazzino vengono consegnate entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni
D: Come spedisco il mio ordine?
R: Per i piccoli pacchi, inviateli via Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio porta a porta. Per i grandi pacchi, possiamo inviarli via aerea o via mare. Usiamo cartoni standard per l'esportazione.Saremo responsabili di eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
A: Accettiamo T/T (transferimento bancario), Western Union e PayPal. Si prega di essere sicuri che possiamo ricevere lo stesso importo della fattura. E si può pagare il denaro in RMB. Nessun problema.
7. D: Che ne dici del controllo della qualità della tua azienda
R: Seguiamo rigorosamente ISO9001; IQC, OQC, IPQC e QA occupano il 10% del nostro dipartimento Qualità.
D: Mi serve la lista dei prezzi di tutti i vostri prodotti.
R: Non abbiamo una lista dei prezzi di tutti i nostri prodotti.e i prezzi cambiano sempre a causa del costo del materiale e della quantitàE potete darci un elenco di tutti gli articoli di cui avete bisogno; ne confermeremo attentamente uno per uno e vi daremo una specifica e un listino prezzi
D: Puoi realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo fatto un sacco di personalizzato
Per quanto riguarda l'imballaggio personalizzato, non c'è problema; possiamo mettere il tuo logo o altre informazioni sull'imballaggio.Devo solo sottolineare che causerà dei costi aggiuntivi.
D: Quali certificati possiede?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
