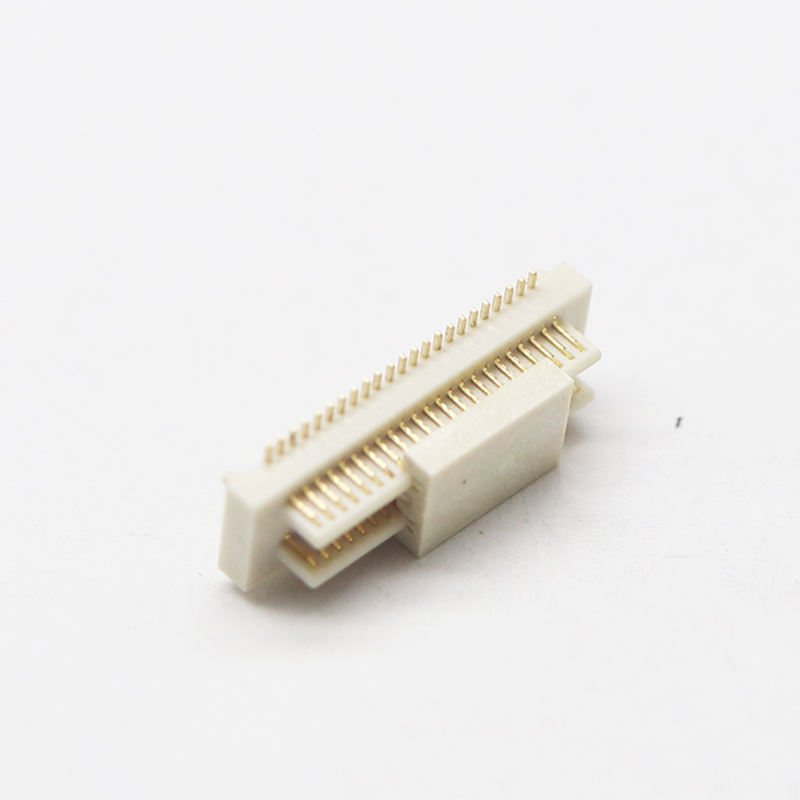

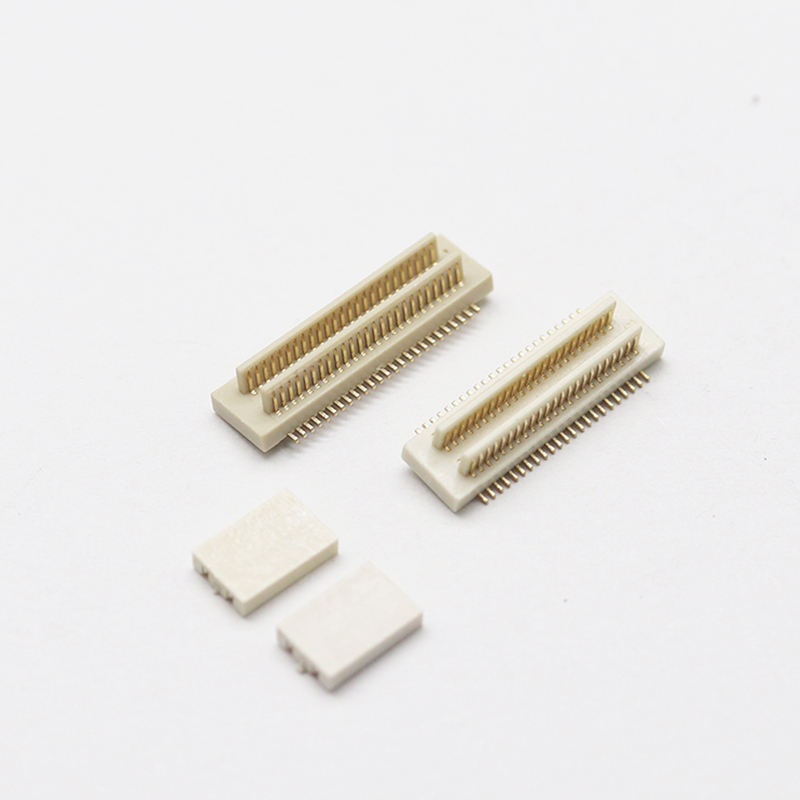

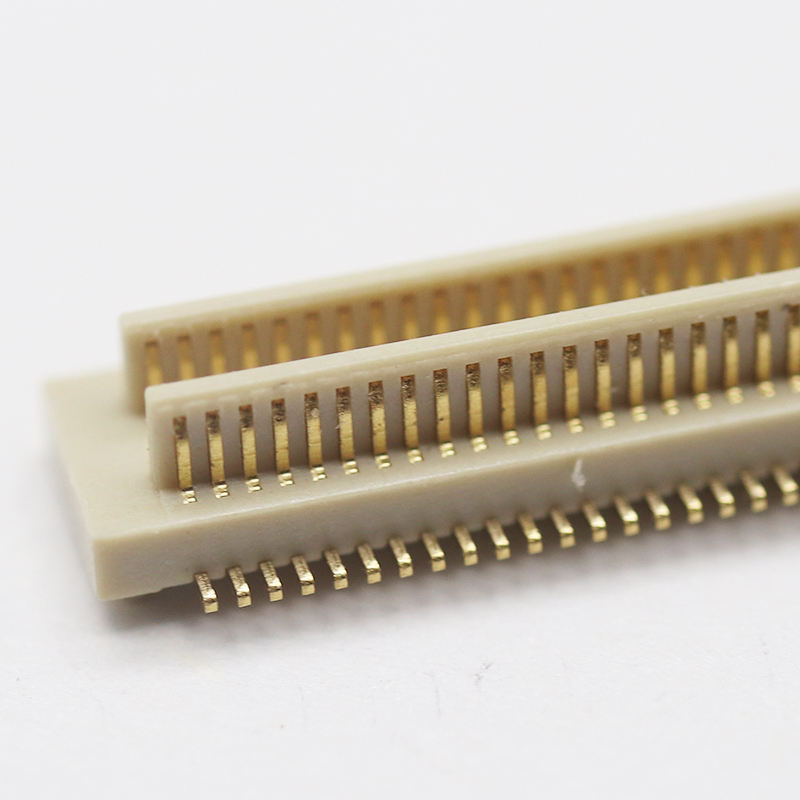

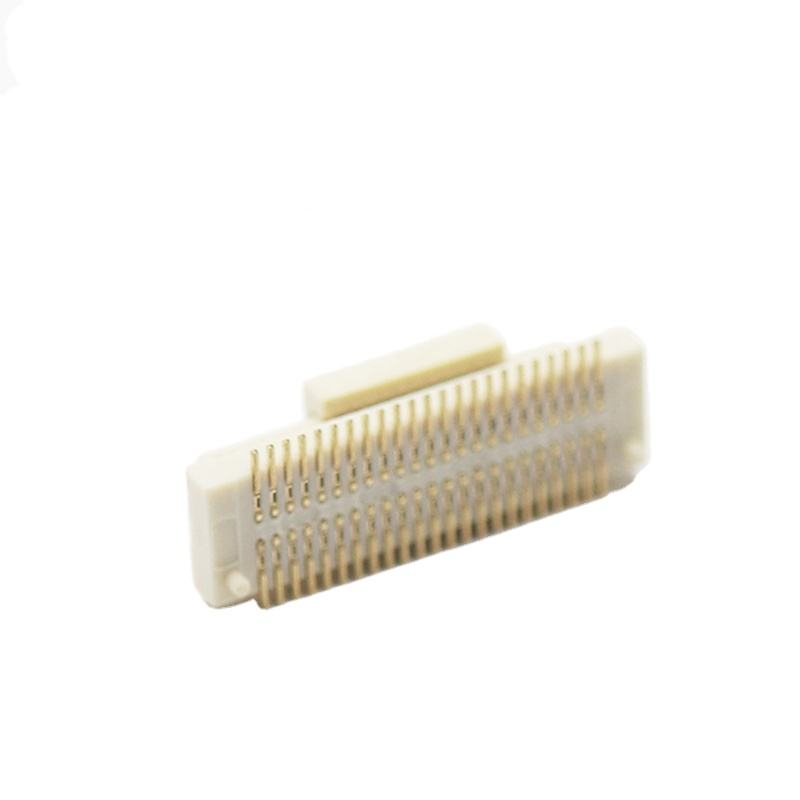

Connettore Board-to-Board Personalizzabile 0.8mm Pitch 40p 2*20p Connettore Maschio SMT Mating Stack Height PCB Header Connector
Punti salienti del prodotto
- Accoppiamento cieco / Autocentrante e design con chiave anti-inversione: Costruito con nervature di guida e tacca a prova di errore, assorbe gli offset di assemblaggio, previene inserimenti con polarità errata; consente l'accoppiamento cieco durante l'impilamento automatizzato di PCB, riduce gli scarti di assemblaggio.
- Integrità del segnale ad alta velocità: Geometria dei contatti ottimizzata, impedenza differenziale controllata, supporta la trasmissione di segnali seriali ad alta velocità per moduli display, sensori e compatti.
- Altezza di accoppiamento definita: Altezza di impilamento fissa dopo l'accoppiamento, controllo preciso del gap del PCB, dimensioni meccaniche coerenti per il design di schede impilate.
- Layout a doppia fila 2*20p con passo 0.8mm: 40 posizioni ad alta densità, connettore maschio SMT, ingombro compatto per risparmiare spazio sul PCB.
Descrizione del prodotto
| Categoria |
Articolo |
Specifiche |
| Prestazioni elettriche |
Corrente nominale |
0.5A per contatto |
|
Tensione nominale |
100V DC |
|
Resistenza di contatto |
≤20mΩ |
|
Resistenza di isolamento |
≥500MΩ @500V DC |
|
Tensione di tenuta dielettrica |
500V AC, 1min, senza breakdown |
| Prestazioni meccaniche |
Passo |
0.8mm |
|
Numero di pin |
40p, doppia fila 2*20p |
|
Cicli di accoppiamento |
50 cicli minimo |
|
Altezza di accoppiamento |
Altezza di accoppiamento personalizzata |
|
Forza di accoppiamento / disaccoppiamento |
Bassa forza di inserzione, stabile forza di ritenzione |
| Materiale e placcatura |
Alloggiamento |
Termoplastico ad alta temperatura, UL94 V-0 |
|
Materiale del contatto |
Bronzo fosforoso / Lega di rame |
|
Placcatura del contatto |
Placcatura selettiva in oro sull'area di accoppiamento, sottostrato barriera di nichel; placcatura in stagno sulla coda di saldatura |
| Ambiente |
Temperatura operativa |
-40℃ ~ +85℃ |
|
Conformità |
RoHS, REACH |
| Guida alla saldatura |
Tipo di montaggio |
SMT a montaggio superficiale |
|
Profilo di riflusso |
Riflusso senza piombo, temperatura di picco ≤260℃, tempo di permanenza al picco ≤30s |
|
Saldatura a mano |
Max 350℃, ≤5s per pin |
Riferimento incrociato / Alternativa
Alternativa drop-in per serie equivalenti di connettori maschio BTB da 0.8mm pitch 40pin di Molex, JAE, Hirose, ACES.
- Stesso ingombro, assegnazione dei pin e altezza di impilamento della serie di riferimento previa conferma.
- Il nostro team di ingegneri può verificare la compatibilità dell'ingombro del PCB e fornire un disegno dimensionale per il controllo del tuo layout.
- Nessuna necessità di riprogettazione maggiore del PCB per la sostituzione; tempi di consegna e costi totali inferiori rispetto alle parti importate.
Caratteristica del prodotto
- Connettore maschio SMT, doppia fila 2×20p, passo fine 0.8mm.
- Chiave anti-dummy a prova di errore + guida di autocentraggio per accoppiamento cieco, evita danni ai pin durante l'assemblaggio.
- Alloggiamento ad alta temperatura, stabile dopo la saldatura a riflusso, nessuna deformazione.
- Placcatura selettiva in oro per un contatto affidabile e resistenza all'ossidazione.
- Altezza di impilamento costante, buona stabilità meccanica sotto vibrazioni e urti.
- Personalizzabile: altezza di accoppiamento regolabile, spessore dell'oro, colore dell'alloggiamento, aggiunta di perni di localizzazione.
Vantaggi del prodotto
- Facile da assemblare: Le guide di autocentraggio tollerano piccoli offset della scheda, riducendo il tasso di fallimento dell'accoppiamento manuale/automatizzato.
- Alta affidabilità del segnale: La struttura del contatto ottimizzata mantiene l'integrità del segnale per interfacce ad alta velocità.
- Pronto per SMT: Imballaggio in nastro e bobina per il prelievo e il posizionamento diretto sulla tua linea SMT esistente.
- Stabilità dei costi e dell'approvvigionamento: Fabbrica di precisione locale, tempi di consegna più brevi rispetto ai marchi esteri; campioni gratuiti per la convalida.
- Supporto ingegneristico: Datasheet, file STEP 2D/3D, raccomandazione sull'ingombro disponibili per il tuo design hardware.
Applicazione
- Modulo display, connessione scheda sensore telecamera
- Scheda di controllo IoT, elettronica indossabile
- Moduli PCB compatti medicali
- Dispositivi portatili industriali, terminali POS
- Scheda secondaria sensore robotica, assemblaggi PCB impilati
- Moduli di comunicazione di piccolo formato
Imballaggio
Nastro e bobina (imballaggio in bobina): Imballaggio standard in bobina per macchine pick-and-place SMT. Le parti possono essere caricate direttamente sulla tua linea di produzione automatizzata senza riconfezionamento. È disponibile il servizio di taglio nastro per prototipi di piccoli lotti.
Tempi di consegna
- Ordine campione: 3 giorni lavorativi
- Ordine di produzione di massa: 1-3 settimane, soggetto a configurazione e quantità dell'ordine
Certificazione di fabbrica e servizio personalizzato
- Certificazioni: ISO9001, conformi a RoHS, REACH
- Personalizzazione disponibile: modifica dell'altezza di accoppiamento, spessore della placcatura, perni di localizzazione, colore dell'alloggiamento, modifica del numero di pin, marcatura OEM.
- Politica sui campioni: Supporto campioni gratuiti, rapida produzione di campioni.
- MOQ: MOQ basso per articoli standard; MOQ per attrezzaggio personalizzato da confermare dall'ingegneria.
- Forniamo revisione ingegneristica pre-vendita, convalida dei disegni e rapporto di test di affidabilità su richiesta.
Guida alla selezione dell'ingegnere
- Conferma prima la altezza di accoppiamento richiesta; questa è la dimensione critica per il gap del PCB impilato.
- Verifica la serie del partner di accoppiamento (presa femmina); invia il numero di parte femmina per il controllo di compatibilità.
- Definisci lo spessore della placcatura in oro in base al tuo ambiente di lavoro: oro più spesso per apparecchiature ad alta vibrazione / lunga durata.
- Conferma l'imballaggio: Bobina per produzione di massa SMT, solo vassoio per piccoli lotti di prototipi.
- Invia il disegno del layout del PCB o il modello 3D; il nostro ingegnere può controllare interferenze e gioco di accoppiamento prima di effettuare un ordine.
- Esegui sempre la convalida elettrica e di accoppiamento con campioni gratuiti prima della produzione di massa
FAQ
D: Avete un catalogo? Potete inviarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, puoi contattarci online o inviare un'e-mail per ottenere il catalogo.
D: Non riesco a trovare il prodotto nel tuo catalogo. Puoi realizzarlo per me?R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Fammi sapere di quale prodotto hai bisogno e quanti ne desideri. Se non lo abbiamo, possiamo anche progettare e realizzare un nuovo stampo per produrlo. Per riferimento, la realizzazione di uno stampo ordinario richiederà circa 35-45 giorni.
D: Potete fornire un campione? Questi campioni sono gratuiti?
R: Sì, forniamo 5-10 pezzi di campioni gratuiti di connettori per test. Ma devi pagare il costo di spedizione.
D: E i tempi di consegna?
R: Le merci in magazzino vengono consegnate entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni.
D: Come spedire il mio ordine?
R: Per pacchi piccoli, inviali tramite Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio Door-to-Door. Per pacchi grandi, possiamo inviarli via aerea o via mare. Utilizziamo cartoni standard per l'esportazione. Saremo responsabili di eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
R: Accettiamo T/T (bonifico bancario), Western Union e PayPal. Assicurati che possiamo ricevere lo stesso importo della fattura. E puoi pagare in RMB. Nessun problema.
7. D: Come funziona il controllo qualità della vostra azienda?
R: Seguiamo rigorosamente ISO9001; IQC, OQC, IPQC e QA occupano il 10% del nostro reparto Qualità. Il test CCD viene applicato al 99% delle applicazioni dei prodotti della nostra azienda.
D: Ho bisogno della vostra lista prezzi di tutti i vostri prodotti. Avete una lista prezzi?
R: Non abbiamo una lista prezzi di tutti i nostri prodotti. Poiché abbiamo così tanti articoli, è impossibile mettere tutti i loro prezzi su una lista, e i prezzi cambiano sempre a causa del costo del materiale e della quantità. E puoi fornirci una lista di tutti gli articoli di cui hai bisogno; controlleremo attentamente uno per uno e ti forniremo specifiche e una lista prezzi.
D: Potete realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo realizzato molti prodotti personalizzati per i nostri clienti in precedenza (principalmente cablaggi). Per quanto riguarda l'imballaggio personalizzato, nessun problema; possiamo mettere il tuo logo o altre informazioni sull'imballaggio. Devi solo sottolineare che ciò comporterà alcuni costi aggiuntivi.
D: Quali certificati avete?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
