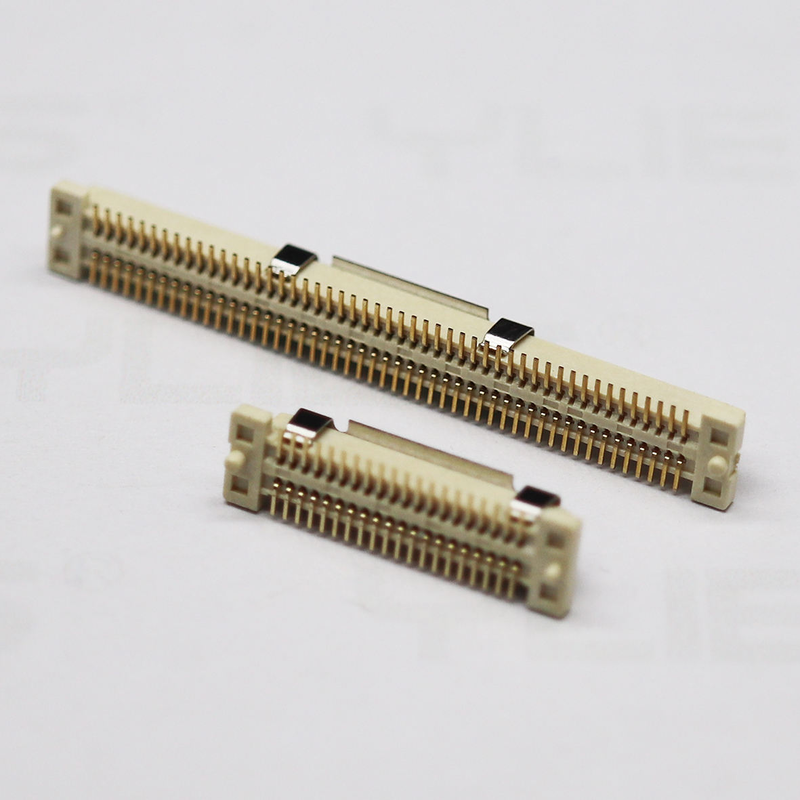

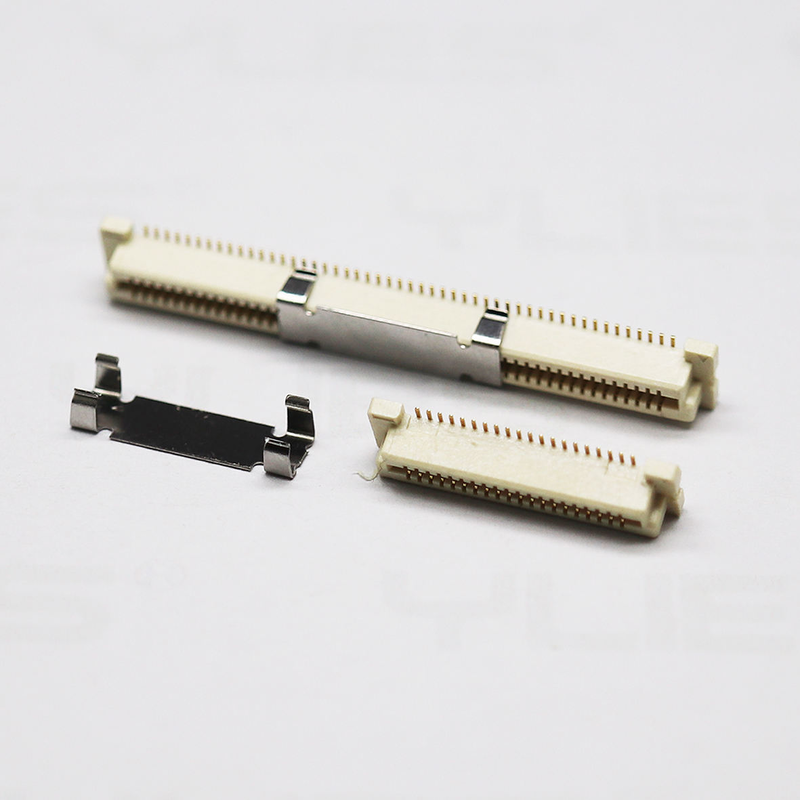

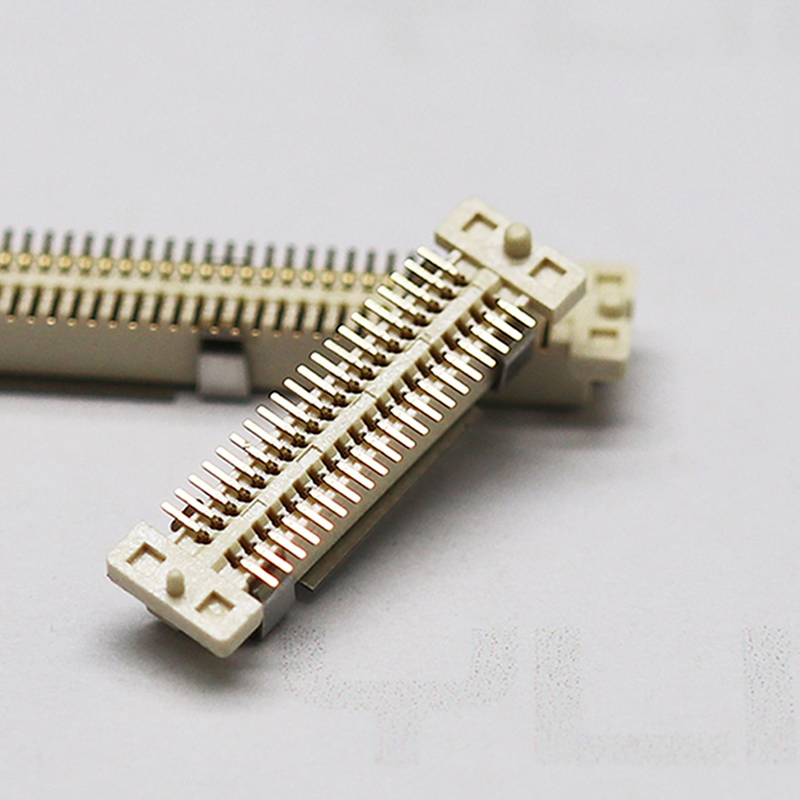

BTB Connector 0,8 mm Pitch Dual Slot SMT SMD Femminile Maschio PCB Board-to-Board Connector
Caratteristiche del prodotto
✅Accoppiamento cieco e disegno anti-disallineamento autoallineamento: Le costole di guida integrate e la struttura anti-chiave assorbono la tolleranza di montaggio del PCB, evitando danni ai perni durante l'accoppiamento manuale/automatico. ✅Integrità del segnale ad alta velocità: Geometria di contatto ottimizzata per una trasmissione di dati stabile ad alta velocità, bassa crosstalk per l'impilazione di PCB ad alta densità.
✅Opzioni multiple di altezza accoppiata: Disponibili altezze standard di impilazione, flessibili per la progettazione modulare a più strati di PCB.
✅Struttura SMT a doppia fessura: montatura di superficie SMD maschile e femminile, compatibile con il processo di reflusso PCB standard.
Descrizione del prodotto
| Categoria |
Parametro |
Dettagli |
| Altri dispositivi |
Pistola |
0.8 mm |
|
Corrente nominale |
0.5 A per contatto |
|
Tensione nominale |
50 V AC/DC |
|
Resistenza al contatto |
≤ 25 mΩ (iniziale) |
|
Resistenza all'isolamento |
≥ 10 GΩ |
|
Resistere alla tensione |
250 V CA, 1 minuto |
| Meccanica |
Cicli di accoppiamento |
500 cicli minimo |
|
Tolleranza all'accoppiamento |
Tolleranza di autoallineamento XY per l'accoppiamento cieco |
|
Tipo di montaggio |
Montaggio di superficie SMT / SMD |
|
Struttura |
Doppio slot, maschio + femmina |
| Materiale e rivestimento |
Abitazione |
LCP, UL94V-0, resistente alle alte temperature |
|
Materiale di contatto |
Leghe di rame |
|
Contatto di rivestimento |
Placcatura in oro sulla zona di contatto; sottoplaccatura in nichel |
|
Plastificazione di chiusura |
Stagno opaco su nichel |
| Ambiente |
Temperatura di funzionamento |
-40°C ~ +105°C |
|
Rispetto |
RoHS, REACH, senza alogeni facoltativo |
| Guida alla saldatura |
Profil di riflusso |
Riportamento senza piombo, temperatura massima ≤ 260°C, conforme a IPC/JEDEC J-STD-020 |
Riferimento incrociato / Alternativa
Alternativa compatibile tra pin e pin per la serie JAE KX14/KX15, la serie Hirose FX18, la serie Molex 0.8mm pitch BTB dual slot.
Nota: Verificare l'altezza dello stack e il numero di pin prima del layout del PCB; fornire una scheda dati e 3D STEP per il controllo CAD.
Caratteristica del prodotto
- La struttura guida a doppio slot impedisce l'inserimento inverso, supporta l'accoppiamento cieco e l'autoallineamento, riduce lo scarto dell'assemblaggio.
- Isolatore LCP ad alta temperatura, stabile durante la saldatura a reflusso senza piombo, senza deformazione.
- Contatto in lega di rame di precisione con placcatura dorata, impedenza stabile, bassa resistenza al contatto per segnali ad alta velocità.
- Imballaggio a nastro e bobina SMD, direttamente compatibile con le macchine di pick & place SMT.
- Flessibile conteggio di pin e personalizzazione dell'altezza di accoppiamento per l'impilazione di PCB modulari.
Vantaggi del prodotto
🔹Basso tasso di guasti dell'assemblaggio: chiave anti-dummy + tolleranza di auto-allineamento risolve il problema di offset dell'accumulo di PCB, risparmia i costi di rielaborazione della produzione.
🔹prestazioni costanti ad alta velocità: La struttura di contatto sintonizzata mantiene l'integrità del segnale per le schede ad alta densità.
🔹Sostituzione a domicilio: impronta compatibile con marchi famosi a livello internazionale, facile riduzione dei costi BOM senza una grande riprogettazione del PCB.
🔹Fornitura diretta di fabbrica: Tempo di produzione rapido di campioni e di massa, test QC completo prima della spedizione.
🔹Supporto tecnico disponibile: foglio dati, disegno 2D, 3D STEP e modello del terreno PCB forniti per la convalida del layout.
Applicazione
Moduli di controllo industriali
elettronica medica
gateway IoT
dispositivo di stoccaggio
modulo di visualizzazione
elettronica ausiliaria per l'automobile
dispositivi portatili
Impilazione di schede di comunicazione
Moduli di sensori IA
Imballaggio
Nastro e bobina (imballaggio a bobina):Imballaggio a bobina standard per la macchina di pick-and-place SMT. Le parti possono essere caricate direttamente sulla vostra linea di produzione automatizzata senza riimballaggio.
Tempo di consegna
- Ordine campione: 3 giorni lavorativi
- Ordine di produzione di massa: 1-3 settimane, a seconda della configurazione e della quantità dell'ordine
Certificazione di fabbrica e servizio personalizzato
- Certificazioni: conformità ISO9001, RoHS, REACH
- Politica di campionamento: supporto per campioni gratuiti, rapida consegna di campioni
- MOQ: MOQ basso per parti standard; configurazioni personalizzate MOQ in base alla valutazione
- Capacità personalizzata: conteggio di perni personalizzati, altezza di impilazione accoppiata, spessore del rivestimento, modificazione meccanica, imballaggio speciale secondo il vostro disegno / specifica.
Guida alla selezione degli ingegneri
- Conferma.Altezza delle coppiePrimo: questo definisce il divario tra due tavole impilate.
- Confermare il numero totale di pin, segnale/allocazione dei pin di potenza.
- Controlla l'impronta SMT: forniamo modelli di terreno e 3D STEP per la simulazione del tuo PCB.
- Definire il requisito di rivestimento: oro lampeggiante / oro spessore per ambiente ad alta vibrazione / lungo ciclo di accoppiamento.
- Condividete la vostra temperatura di lavoro, velocità del segnale e requisiti di vibrazione; il nostro team di AE vi consiglierà il numero di parte corretto.
- Provare sempre campioni gratuiti prima della produzione di massa.
Domande frequenti
D: Avete un catalogo? Potete mandarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, potete contattarci online o inviare un'email per ottenere il catalogo.
D: Non riesco a trovare il prodotto nel tuo catalogo.Logue, puoi farmi questo prodotto?
R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Basta farci sapere quale prodotto hai bisogno e quanti ne vuoi. Se non lo abbiamo, possiamo anche progettare e fare un nuovo stampo per produrlo.Per la vostra informazioneLa produzione di uno stampo normale richiederà circa 35-45 giorni.
D: Potete fornire un campione?
R: Sì, forniamo 5-10 pezzi di campioni gratuiti per il test.
D: Che mi dici del tempo di consegna?
R: Le merci in magazzino vengono consegnate entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni
D: Come spedisco il mio ordine?
R: Per i piccoli pacchi, inviateli via Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio porta a porta. Per i grandi pacchi, possiamo inviarli via aerea o via mare. Usiamo cartoni standard per l'esportazione.Saremo responsabili di eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
A: Accettiamo T/T (transferimento bancario), Western Union e PayPal. Si prega di essere sicuri che possiamo ricevere lo stesso importo della fattura. E si può pagare il denaro in RMB. Nessun problema.
7. D: Che ne dici del controllo della qualità della tua azienda
R: Seguiamo rigorosamente ISO9001; IQC, OQC, IPQC e QA occupano il 10% del nostro dipartimento Qualità.
D: Mi serve la lista dei prezzi di tutti i vostri prodotti.
R: Non abbiamo una lista dei prezzi di tutti i nostri prodotti.e i prezzi cambiano sempre a causa del costo del materiale e della quantitàE potete darci un elenco di tutti gli articoli di cui avete bisogno; ne confermeremo attentamente uno per uno e vi daremo una specifica e un listino prezzi
D: Puoi realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo fatto un sacco di personalizzato
Per quanto riguarda l'imballaggio personalizzato, non c'è problema; possiamo mettere il tuo logo o altre informazioni sull'imballaggio.Devo solo sottolineare che causerà dei costi aggiuntivi.
D: Quali certificati possiede?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
