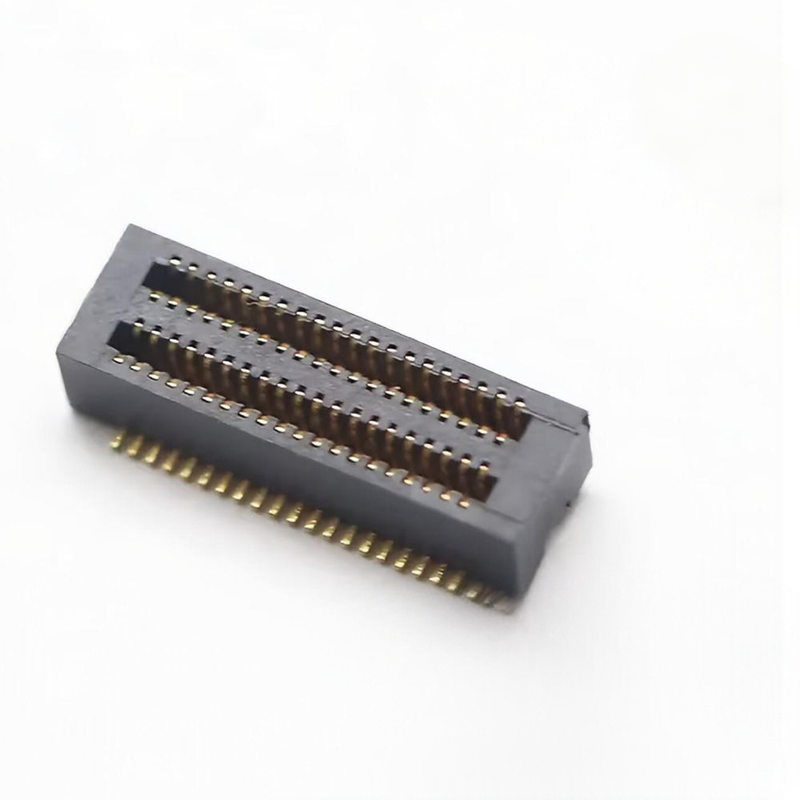

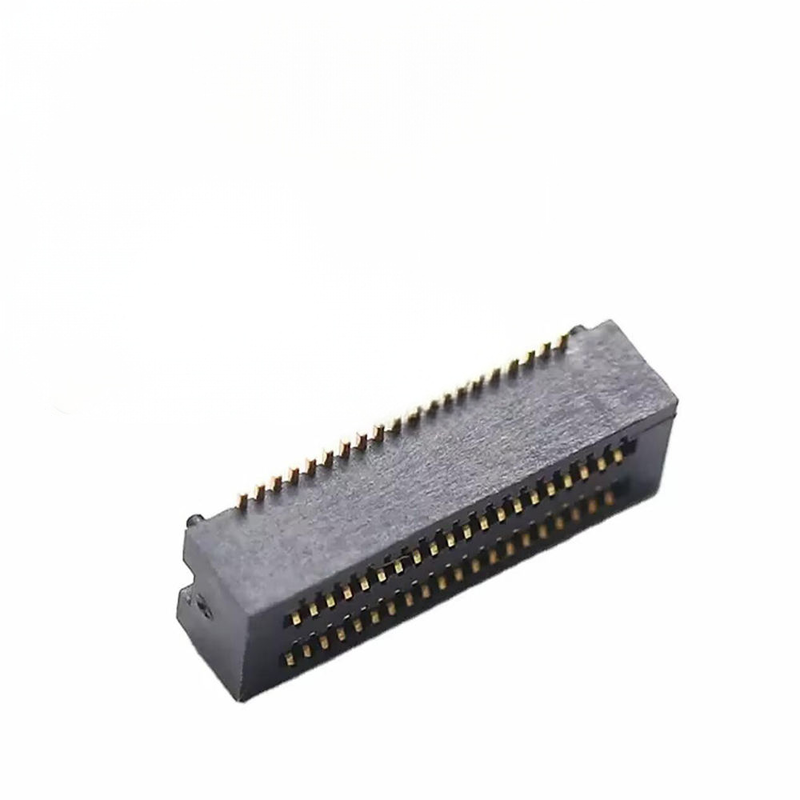

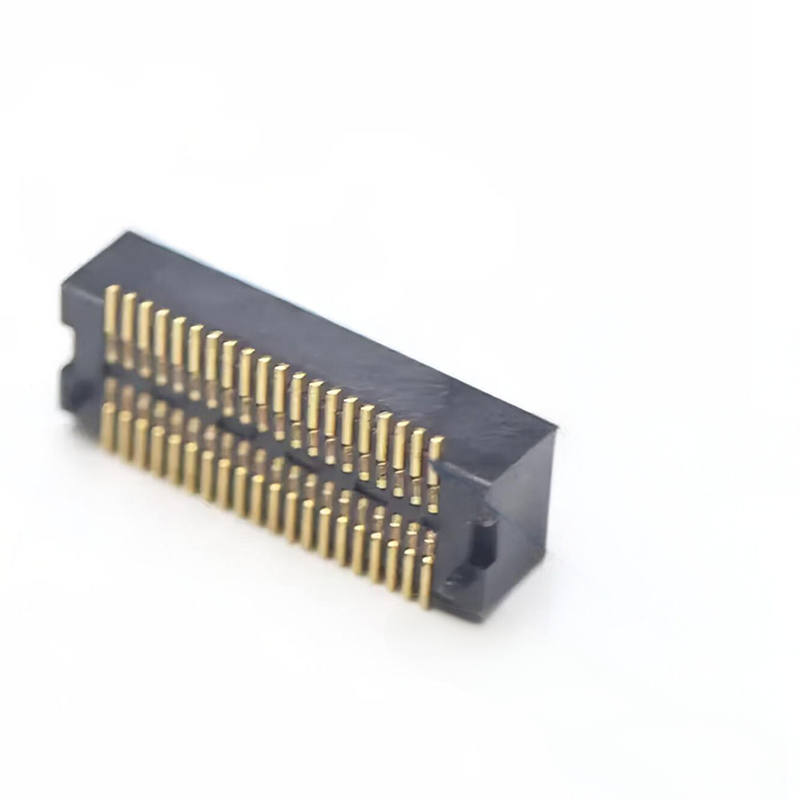

Connettore Board-to-Board con passo 0.5mm BTB Coppia Maschio-Femmina Altezza di accoppiamento 3.0-4.5mm 10-100P per Smartphone e PCB Medicali
Punti salienti del prodotto
✅ Accoppiamento cieco e autoallineamento Design anti-disallineamento: Montanti di guida integrati per assorbire la tolleranza di assemblaggio del PCB, evitare danni ai pin durante l'assemblaggio cieco.
✅ Integrità del segnale ad alta velocità: Geometria dei contatti ottimizzata per una trasmissione stabile ad alta velocità, bassa diafonia per stack di PCB compatti medicali e mobili.
✅ Altezza di accoppiamento flessibile: Opzioni di altezza impilata 3.0-4.5mm, che coprono la maggior parte dei requisiti di spazio tra i PCB di smartphone e dispositivi medici.
✅ Passo fine 0.5mm, 10~100 posizioni: Ampia gamma di conteggio pin per interconnessioni PCB compatte da basso a medio I/O.
✅ Nastro e bobina SMD: Direttamente compatibile con macchine pick & place automatiche.
Descrizione del prodotto
| Categoria |
Articolo |
Specifica |
| Elettrico |
Passo |
0.5 mm |
| Numero di pin |
10 ~ 100 P |
| Altezza di accoppiamento |
3.0 / 3.5 / 4.0 / 4.5 mm |
| Corrente nominale |
0.5 A per pin di segnale |
| Tensione nominale |
50 V DC |
| Resistenza di contatto |
≤ 30 mΩ |
| Resistenza di isolamento |
≥ 500 MΩ |
| Tensione di tenuta |
200 V AC, 1 min senza guasto |
| Meccanico |
Cicli di accoppiamento |
≥ 500 cicli |
| Temp. di esercizio |
-40°C ~ +85°C |
| Forza di accoppiamento / disaccoppiamento |
Bassa forza di inserzione, feedback acustico di seduta |
| Materiale e placcatura |
Materiale del contatto |
Bronzo fosforoso |
| Placcatura del contatto |
Area di accoppiamento: placcatura in oro; Terminale di saldatura: placcatura in stagno, barriera Ni |
| Alloggiamento |
LCP / Resina ad alta temperatura UL94-V0 |
| Ambiente e saldatura |
RoHS e senza alogeni |
Conforme |
| Profilo di riflusso |
Picco 260°C max, permanenza 30s, compatibile con riflusso senza piombo |
| Saldatura a mano |
≤350°C, ≤3s, evitare il contatto diretto con l'alloggiamento in plastica |
Riferimento incrociato / Alternativa
Alternativa drop-in compatibile con footprint per Molex SlimStack, JAE, Hirose serie BTB con passo fine 0.5mm.
- Stesso footprint PCB, nessuna riprogettazione importante del PCB richiesta per la sostituzione.
- La nostra guida di autoallineamento migliorata migliora la resa rispetto alla serie OEM standard durante l'assemblaggio automatizzato.
Nota: Verificare il conteggio esatto dei pin e l'altezza dello stack prima della finalizzazione del layout.
Caratteristica del prodotto

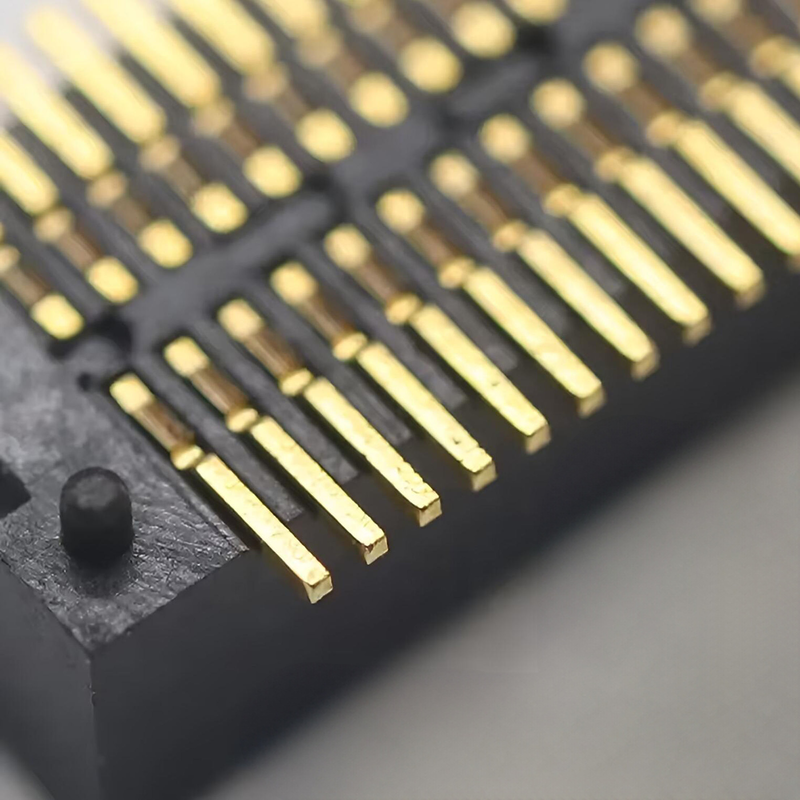

- Montanti di guida integrati anti-inversione e per accoppiamento cieco prevengono l'inserimento inverso e la piegatura dei pin durante l'assemblaggio manuale/robot.
- Struttura del contatto a doppio raggio, mantiene una resistenza di contatto stabile sotto vibrazioni e cicli termici.
- L'alloggiamento ad alta temperatura in LCP resiste al riflusso SMT senza piombo senza deformazioni.
- Fattore di forma compatto per impilamento verticale, risparmia spazio sul PCB per dispositivi medici portatili e mobili.
- Disponibile in altezze di accoppiamento e conteggi pin multipli, flessibile per diversi spazi tra PCB impilati.
Vantaggi del prodotto
- Tolleranza di assemblaggio robusta: L'autoallineamento assorbe piccoli offset posizionali, riducendo il tasso di scarto di assemblaggio per la produzione di massa di dispositivi medici e smartphone.
- Prestazioni costanti ad alta velocità: La struttura del contatto ottimizzata mantiene l'integrità del segnale per collegamenti seriali ad alta velocità in PCB impilati compatti.
- Opzione di conformità di grado medico: RoHS, senza alogeni, produzione pulita disponibile per progetti di apparecchiature mediche.
- Imballaggio completo in bobina SMT: Pronto per la tua linea di pick-and-place automatica, nessuna rielaborazione necessaria.
- Campioni veloci e personalizzazione: Campioni ingegneristici rapidi, conteggio pin/altezza di impilamento personalizzati disponibili su richiesta.
Applicazione
- Interconnessione di impilamento PCB interni di smartphone
- Dispositivi medici portatili: monitor per pazienti, strumenti diagnostici portatili
- Elettronica indossabile
- Moduli IoT compatti
- Elettronica di consumo portatile
Imballaggio
Nastro e bobina (imballaggio in bobina): Imballaggio standard in bobina per macchine pick-and-place SMT. I pezzi possono essere caricati direttamente sulla tua linea di produzione automatizzata senza rielaborazione. Il servizio di taglio nastro è disponibile per prototipi di piccoli lotti.
Tempi di consegna
- Ordine campione: 3 giorni lavorativi
- Ordine di produzione di massa: 1-3 settimane, soggetto a configurazione e quantità dell'ordine
Certificazione di fabbrica e servizio personalizzato
- Certificazioni: ISO9001, RoHS, REACH conforme
- Politica sui campioni: Campioni gratuiti supportati, rapido turnaround dei campioni
- MOQ: MOQ basso per parti standard; MOQ per configurazioni personalizzate su valutazione
- Capacità personalizzata: Conteggio pin personalizzato, altezza di impilamento di accoppiamento, spessore di placcatura, modifica meccanica, imballaggio speciale secondo il tuo disegno/specifica.
Guida alla selezione dell'ingegnere
- Conferma prima il tuo effettivo spazio tra PCB impilati e seleziona l'altezza di accoppiamento corrispondente (3.0-4.5mm).
- Valida il conteggio dei pin e definisci i pin di segnale/alimentazione prima del layout del PCB.
- Utilizza la versione per accoppiamento cieco se il tuo processo di assemblaggio prevede impilamento robotizzato o accesso visivo limitato.
- Per progetti medici, specifica materiale di grado medico e certificato materiale completo nella fase del campione.
- L'imballaggio in bobina è predefinito per ordini di massa; avvisaci in anticipo se è richiesto l'imballaggio in sacchetto.
FAQ
D: Avete un catalogo? Potete inviarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, puoi contattarci online o inviare un'e-mail per ottenere il catalogo.
D: Non riesco a trovare il prodotto nel tuo catalogo. Puoi realizzarlo per me?R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Fammi sapere di quale prodotto hai bisogno e quanti ne desideri. Se non lo abbiamo, possiamo anche progettare e realizzare un nuovo stampo per produrlo. Per tua informazione, la realizzazione di uno stampo ordinario richiederà circa 35-45 giorni.
D: Potete fornire un campione? Questi campioni sono gratuiti?
R: Sì, forniamo 5-10 pezzi di campioni di connettori gratuiti per il test. Ma devi pagare il costo di spedizione.
D: E i tempi di consegna?
R: Le merci in magazzino vengono consegnate entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni.
D: Come spedire il mio ordine?
R: Per pacchi piccoli, inviali tramite Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio Door-to-Door. Per pacchi grandi, possiamo inviarli via aerea o via mare. Utilizziamo cartoni standard per l'esportazione. Saremo responsabili per eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
R: Accettiamo T/T (bonifico bancario), Western Union e PayPal. Assicurati che possiamo ricevere lo stesso importo della fattura. E puoi pagare in RMB. Nessun problema.
7. D: Come funziona il controllo qualità della vostra azienda?
R: Seguiamo rigorosamente ISO9001; IQC, OQC, IPQC e QA occupano il 10% del nostro reparto qualità. Il test CCD viene applicato al 99% delle applicazioni dei prodotti della nostra azienda.
D: Ho bisogno del vostro listino prezzi di tutti i vostri prodotti. Avete un listino prezzi?
R: Non abbiamo un listino prezzi di tutti i nostri prodotti. Poiché abbiamo così tanti articoli, è impossibile creare tutti i loro prezzi su un elenco e i prezzi cambiano sempre a causa del costo del materiale e della quantità. E puoi fornirci un elenco di tutti gli articoli di cui hai bisogno; confermeremo attentamente uno per uno e ti forniremo una specifica e un listino prezzi.
D: Potete realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo realizzato molti prodotti personalizzati per i nostri clienti in precedenza (principalmente cablaggi). Per quanto riguarda l'imballaggio personalizzato, nessun problema; possiamo mettere il tuo logo o altre informazioni sull'imballaggio. Devi solo sottolineare che ci sarà un costo aggiuntivo.
D: Che certificati avete?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
