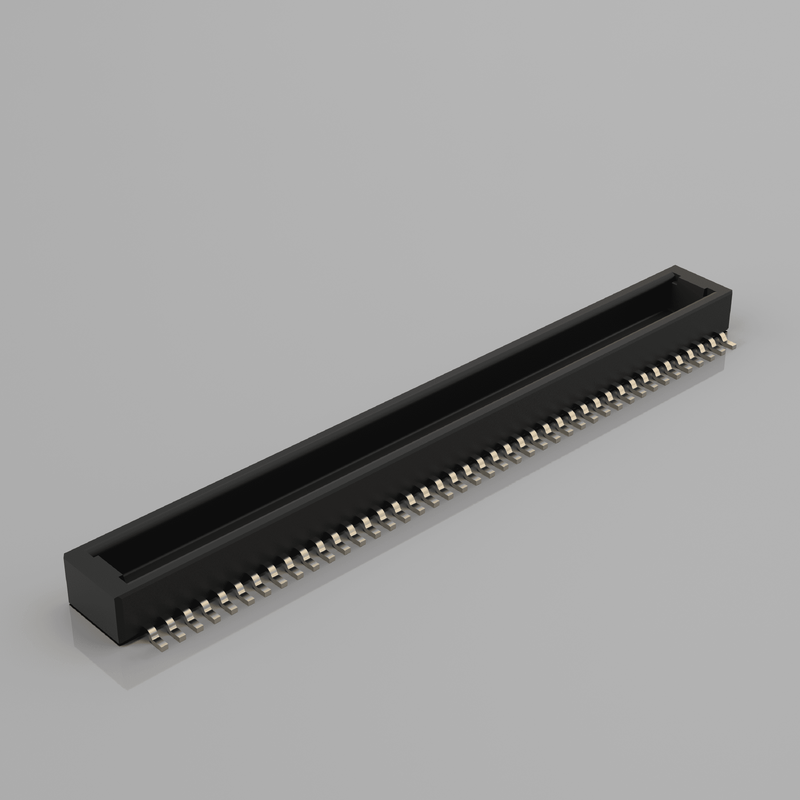

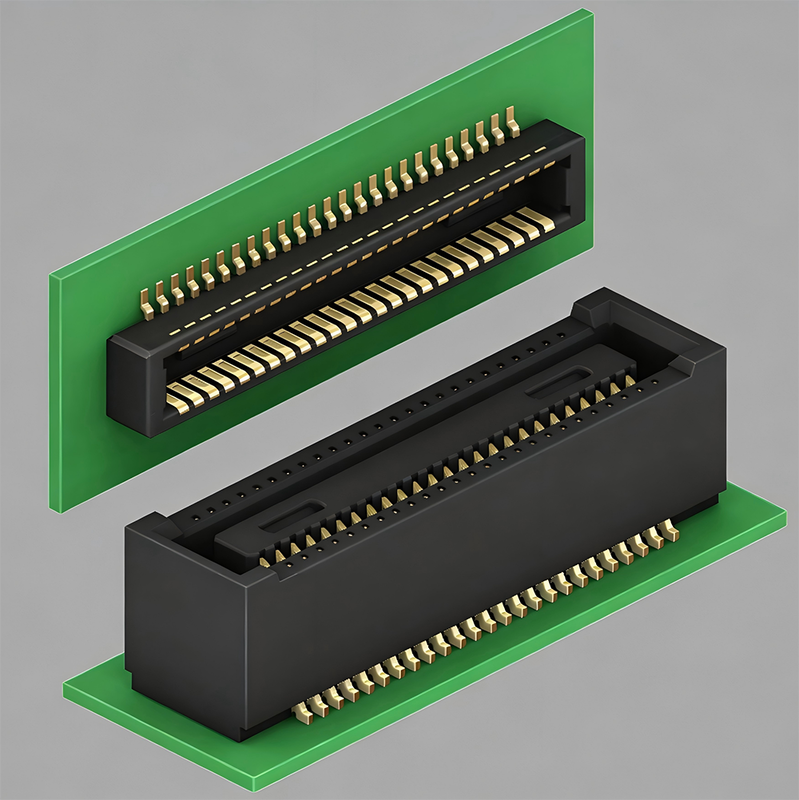

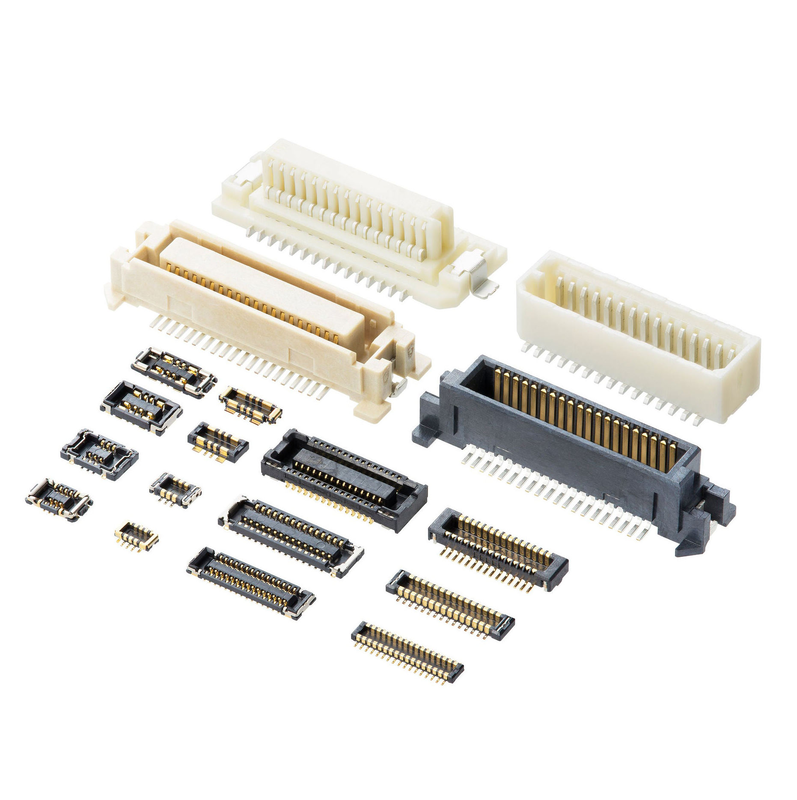

0.4mm Pitch Board to Board & Mezzanine Connectors Connettore ad angolo retto Alternativa HRS DF40C-80DP-0.4V ((51)
Caratteristiche del prodotto
- Accoppiamento cieco e autoallineamento + disegno anti-disallineamento: costole di guida integrate, tollerano lo spostamento dell'assemblaggio del PCB, impediscono danni ai perni durante l'accoppiamento cieco, aumentano la resa dell'assemblaggio.
- Integrità del segnale ad alta velocità: Supporta fino a 20 Gbps, compatibile con segnali differenziali ad alta velocità PCIe, USB3.1 Gen2, MIPI, SATA.
- Opzioni flessibili di altezza di accoppiamento: Scelte di altezza di pila multiple (1.5 / 2.0 / 3.0 / 3.5 / 4.0 mm), soddisfa i requisiti di impilamento di PCB mezzanino a strati.
- 80 posizioni, 0,4 mm di passo fine, montatura SMT ad angolo retto: impronta compatta per un layout PCB denso.
Descrizione del prodotto
| Categoria |
Articolo |
Parametro |
| Prestazioni elettriche |
Punto di contatto |
0.4 mm |
|
Numero di contatti |
80 pin, doppia fila |
|
Corrente nominale per contatto |
0.3 A |
|
Tensione nominale |
DC 30 V |
|
Max. Resistenza al contatto |
≤ 90 mΩ |
|
Resistenza all'isolamento |
≥ 500 MΩ |
|
Resistere alla tensione |
100 V CA |
|
Mass. velocità di trasmissione |
20 Gbps |
| Performance meccanica |
Altezza delle coppie |
1.5 / 2.0 / 3.0 / 3.5 / 4.0 mm opzionale |
|
Cicli di accoppiamento |
≥ 30 cicli |
|
Tipo di montaggio |
SMT ad angolo retto |
|
Tolleranza all'autoallineamento |
Compensazione di spostamento dell'assemblaggio direzionale X-Y |
| Materiale e rivestimento |
Materiale per le abitazioni |
LCP, UL94 V-0 Retardante di fiamma |
|
Materiale terminale |
Fosforo bronzo |
|
Contatto di rivestimento |
Rivestimento in oro sulla zona di contatto, barriera al nichel per impedire la saldatura |
| Ambiente |
Temperatura di funzionamento |
-35°C ~ +85°C |
|
Rispetto |
RoHS, REACH |
| Guida alla saldatura |
Profil di riflusso |
Rifluenza SMT senza piombo standard; progettazione di una barriera anti-soldatura per evitare che lo stagno si insinuasse nella zona di contatto |
Riferimento incrociato / Alternativa
Sostituzione alternativa direttaHRS DF40C-80DP-0.4V ((51). Pinout, impronta, altezza di stack, e l'interfaccia di accoppiamento sono completamente abbinati.
Riferimento incrociato: serie DF40C di Hirose, paragonabile ai connettori mezzanini B2B Amphenol BergStak da 0,4 mm.
Caratteristica del prodotto
- Struttura di guida anti-disallineamento, supporta l'accoppiamento cieco e l'autoallineamento, assorbe la deviazione posizionale dell'impilazione dei PCB.
- Progettazione di terminali a barriera di nichel, che blocca efficacemente la sollatura durante la saldatura SMT.
- Il rivestimento rinforzato con costole ad assorbimento degli urti migliora la resistenza alle vibrazioni e agli urti.
- Terminazione SMT ad angolo retto, pad di pick & place ottimizzato per il montaggio automatico.
- Geometria terminale ottimizzata ad alta frequenza per mantenere stabile l'integrità del segnale ad alta velocità.
- Disegno compatto di impilamento mezzanino a basso profilo, risparmia spazio al dispositivo interno.
Vantaggi del prodotto
- Sostituzione a domicilio: nessun cambiamento di layout del PCB, sostituzione diretta dell'HRS DF40C-80DP-0.4V ((51), riduce i lunghi tempi di consegna e il rischio di carenza di fornitura delle marche importate.
- prestazioni stabili ad alta velocità: Controllo dell'impedenza regolato per interfacce differenziali ad alta velocità.
- Alto rendimento di montaggio: Disegno di chiave blind mate e anti-dummy per evitare inserimento inverso e piegatura degli spilli.
- Ottimizzato: imballaggio standard su bobina per il pick-and-place diretto SMT.
- Disponibile personalizzazione in fabbrica: regolare l'altezza della pila, il numero di perni e lo spessore del rivestimento per i requisiti del progetto.
Applicazione
di una lunghezza superiore o uguale a 50 mm,
- Moduli per l'imaging medico
- Dischi di controllo industriali
- Moduli di sensori per telecamere e MIPI
- Elettronica di consumo portatile
- Edge computing e sistemi embedded
- Altri apparecchi per la trasmissione elettronica
Tempo di consegna
- Ordine campione: 3 giorni lavorativi
- Ordine di produzione di massa: 1-3 settimane, a seconda della configurazione e della quantità dell'ordine
Certificazione di fabbrica e servizio personalizzato
- Certificazioni: conformità ISO9001, RoHS, REACH
- Politica di campionamento: supporto per campioni gratuiti, rapida consegna di campioni
- MOQ: MOQ basso per parti standard; configurazioni personalizzate MOQ in base alla valutazione
- Capacità personalizzata: conteggio di perni personalizzati, altezza di impilazione accoppiata, spessore del rivestimento, modificazione meccanica, imballaggio speciale secondo il vostro disegno / specifica.
Guida alla selezione degli ingegneri
- Confirmare prima l'altezza di stack accoppiata richiesta; questa è la dimensione centrale per l'accumulo di PCB mezzanino.
- Verificare il requisito di larghezza di banda dell'interfaccia ad alta velocità (≤ 20 Gbps).
- Controllare lo spazio del PCB; l'impronta SMT ad angolo retto corrisponde all'originale HRS DF40C-80DP-0.4V ((51).
- Se l'applicazione presenta un ambiente di vibrazioni/urto, confermare il ciclo di accoppiamento e l'intervallo di temperatura di funzionamento.
- Chiedete campioni gratuiti per la prova di integrità del segnale e la verifica dell'assemblaggio SMT prima della produzione di massa.
Domande frequenti
D: Avete un catalogo? Potete mandarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, potete contattarci online o inviare un'email per ottenere il catalogo.
D: Non riesco a trovare il prodotto nel tuo catalogo.Logue, puoi farmi questo prodotto?
R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Basta farci sapere quale prodotto hai bisogno e quanti ne vuoi. Se non lo abbiamo, possiamo anche progettare e fare un nuovo stampo per produrlo.Per la vostra informazioneLa produzione di uno stampo normale richiederà circa 35-45 giorni.
D: Potete fornire un campione?
R: Sì, forniamo 5-10 pezzi di campioni gratuiti per il test.
D: Che mi dici del tempo di consegna?
R: Le merci in magazzino vengono consegnate entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni
D: Come spedisco il mio ordine?
R: Per i piccoli pacchi, inviateli via Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio porta a porta. Per i grandi pacchi, possiamo inviarli via aerea o via mare. Usiamo cartoni standard per l'esportazione.Saremo responsabili di eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
A: Accettiamo T/T (transferimento bancario), Western Union e PayPal. Si prega di essere sicuri che possiamo ricevere lo stesso importo della fattura. E si può pagare il denaro in RMB. Nessun problema.
7. D: Che ne dici del controllo della qualità della tua azienda
R: Seguiamo rigorosamente ISO9001; IQC, OQC, IPQC e QA occupano il 10% del nostro dipartimento Qualità.
D: Mi serve la lista dei prezzi di tutti i vostri prodotti.
R: Non abbiamo una lista dei prezzi di tutti i nostri prodotti.e i prezzi cambiano sempre a causa del costo del materiale e della quantitàE potete darci un elenco di tutti gli articoli di cui avete bisogno; ne confermeremo attentamente uno per uno e vi daremo una specifica e un listino prezzi
D: Puoi realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo fatto un sacco di personalizzato
Per quanto riguarda l'imballaggio personalizzato, non c'è problema; possiamo mettere il tuo logo o altre informazioni sull'imballaggio.Devo solo sottolineare che causerà dei costi aggiuntivi.
D: Quali certificati possiede?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
