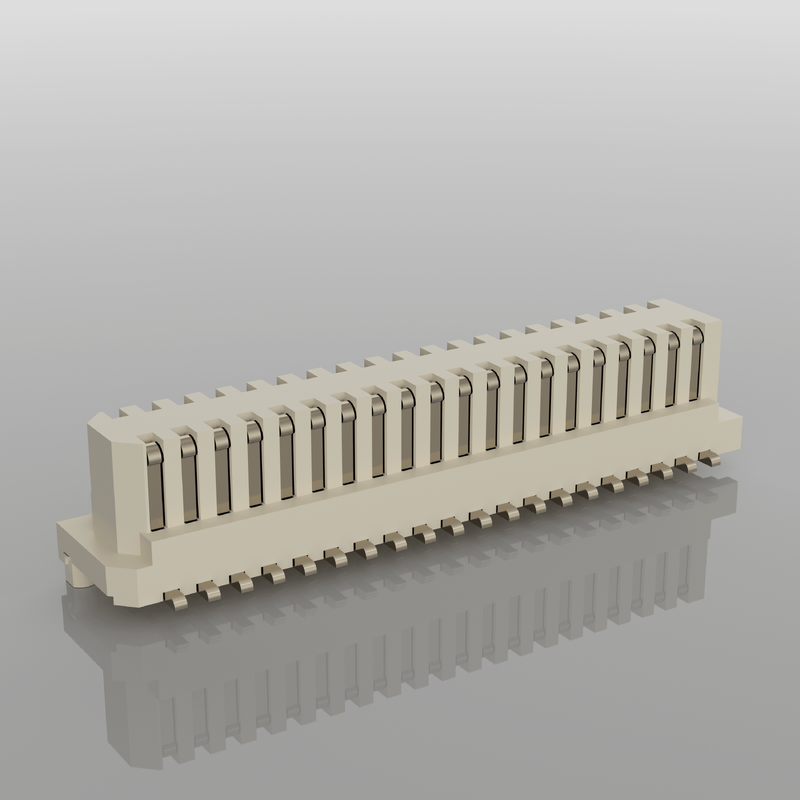

Maschio 0,5 mm Pitch Single Slot Board-to-Board & Mezzanine Connectors connettore ad angolo retto per PCBA
Caratteristiche del prodotto
- Accoppiamento cieco e auto-allineamento: all'interno di un alloggiamento con capo guida e camma per compensare lo spostamento X/Y dell'assemblaggio; evitare danni agli spilli durante l'inserimento cieco per l'assemblaggio modulare PCBA
- Performance del segnale ad alta velocità: Integrità del segnale ottimizzata, supporta LVDS, PCIe, trasmissione differenziale ad alta velocità per moduli digitali ad alta densità
- Altezza accoppiata personalizzabile: Opzioni multiple di altezza accoppiata per definire l'intervallo esatto tra PCB e PCB, in linea con i limiti meccanici dell'alloggiamento
- Modulo SMT ad angolo rettilineo a un'unica fessura: interconnessione PCB ortogonale a 90°, risparmio di spazio interno del dispositivo critico
Descrizione del prodotto
| Articolo |
Parametro |
| Prestazioni elettriche |
|
| Pistola |
0.5 mm |
| Corrente nominale (per contatto di segnale) |
0.5 A |
| Tensione nominale |
50 V di corrente |
| Resistenza alla tensione |
250 V CA, 1 minuto |
| Resistenza di contatto iniziale |
≤ 30 mΩ |
| Resistenza all'isolamento |
≥ 109 Ω |
| Tasso di segnalazione |
Fino a 10 Gbps |
| Performance meccanica |
|
| Numero di posizioni |
Intervallo personalizzato su richiesta |
| Altezza delle coppie |
Opzioni multiple di altezza di impilazione |
| Cicli di accoppiamento |
30 cicli minimo |
| Tolleranza all'accoppiamento |
Tolleranza di spostamento X/Y per l'accoppiamento cieco |
| Tipo di montaggio |
SMT angolo retto |
| Materiale e rivestimento |
|
| Abitazione |
LCP, UL94 V-0 ritardante della fiamma |
| Materiale di contatto |
Leghe di rame ad alta resistenza |
| Apparecchiature di coppia |
Oro su nichel; opzioni multiple di spessore oro |
| Plastificazione di terminazione SMT |
Stagno su nichel |
| Ambiente |
|
| Temperatura di funzionamento |
-40 °C ~ +105 °C |
| Rispetto |
RoHS, conformità REACH |
| Guida alla saldatura |
|
| Profil di riflusso |
Pico 245-260 °C, conforme alla norma J-STD-020; senza saldatura a onde |
| Assemblea |
Compatibile con le apparecchiature standard SMT per il pick-and-place |
Riferimento incrociato / Alternativa
Questo connettore mezzanino a angolo retto è progettato come alternativa funzionale per le serie internazionali consolidate di Molex, JAE, Hirose e Amphenol.
- L'impronta compatibile per la rapida convalida da seconda fonte; lo stesso passo, altezza accoppiata, contorno meccanico per il riutilizzo di PCBA.
- Nota: eseguire sempre la convalida elettrica e meccanica prima della produzione in serie; corrispondenza pin-to-pin al 100% disponibile per il numero di parte di riferimento.
- Riduce la dipendenza da componenti esteri con tempi di realizzazione lunghi, riducendo così i tempi di realizzazione del progetto.
Caratteristica del prodotto
- La costruzione a angolo rettilineo a un'unica fessura per l'interconnessione PCBA ortogonale a 90 gradi.
- L'allineamento del boss e l'allineamento della cassa polarizzati impediscono l'inserimento inverso e il danneggiamento dei perni durante il montaggio.
- La camma autoallineante consente un accoppiamento cieco affidabile per l'assemblaggio di moduli chiusi.
- L'alloggiamento LCP di alto grado resiste ad elevate temperature di reflusso SMT senza deformazioni.
- La geometria di contatto ottimizzata offre prestazioni stabili del segnale differenziale ad alta velocità.
- Scelte di altezza accoppiate multiple per fissare l'intervallo PCB mezzanino preciso.
- Completamente compatibile con SMT, pronto per la produzione in serie automatizzata.
Vantaggi del prodotto
- Adatti all'assemblaggio: Tolleranza di accoppiamento cieco assorbe l'errore di posizionamento del PCB, minore tasso di rigetto dell'assemblaggio.
- Optimizato per l'SI: La struttura di contatto sintonizzata riduce al minimo la crosstalk per la trasmissione di segnali digitali ad alta velocità.
- Soluzione di seconda fonte: impronta diretta alternativa ai marchi premium esteri, costi competitivi e tempi di consegna più brevi.
- Personalizzazione flessibile: Conteggio di perni, altezza accoppiata e spessore della placcatura in oro configurabile per il vostro progetto.
- Qualità costante: Un controllo rigoroso della coplanità evita il rischio di saldatura a cielo aperto SMT su pad di tono sottile.
Applicazione
- Moduli industriali incorporati
- Convegni di gateway e sensori IoT
- Sub-tabelle PCBA compatte per uso medico
- Apparecchiature di prova e misura portatili
- Telecamere di sicurezza e moduli di visione
- Hardware periferico per la comunicazione
- Fabbricazione a partire da prodotti di base
- Dispositivo modulare di interconnessione interna di schede ortogonali
Imballaggio
Nastro e bobina (imballaggio a bobina):Imballaggio a bobina standard per la macchina di pick-and-place SMT. Le parti possono essere caricate direttamente sulla vostra linea di produzione automatizzata senza riimballaggio.
Tempo di consegna
- Ordine campione: 3 giorni lavorativi
- Ordine di produzione di massa: 1-3 settimane, a seconda della configurazione e della quantità dell'ordine
Certificazione di fabbrica e servizio personalizzato
- Certificazioni: conformità ISO9001, RoHS, REACH
- Politica di campionamento: supporto per campioni gratuiti, rapida consegna di campioni
- MOQ: MOQ basso per parti standard; configurazioni personalizzate MOQ in base alla valutazione
- Capacità personalizzata: conteggio di perni personalizzati, altezza di impilazione accoppiata, spessore del rivestimento, modificazione meccanica, imballaggio speciale secondo il vostro disegno / specifica.
Guida alla selezione degli ingegneri
- Conferma dimensione critica:Altezza delle coppie= intervallo fisso tra due PCB; selezionare prima la variante di altezza corretta.
- Conteggio dei pin totali: pin segnale e pin di alimentazione separati; pin di terra di riserva per l'integrità del segnale ad alta velocità.
- Verificare la velocità di trasmissione richiesta: confermare se il protocollo richiede prestazioni differenziali ad alta velocità.
- Definire le specifiche di rivestimento: rivestimento in oro più spessore per applicazioni di lunga durata per vibrazioni/ambienti difficili.
- Condizione di montaggio: se il prodotto richiede il montaggio a cieco, verificare che la tolleranza di autoallineamento corrisponda al vostro impianto meccanico.
- Processo SMT: utilizzo di imballaggi in bobina per la produzione di massa; richiesta di campioni gratuiti per la verifica del prototipo prima del rilascio su larga scala.
- Riferimento incrociato: Invia il tuo numero di componente originale del concorrente; consiglieremo un modello alternativo corrispondente per la convalida.
