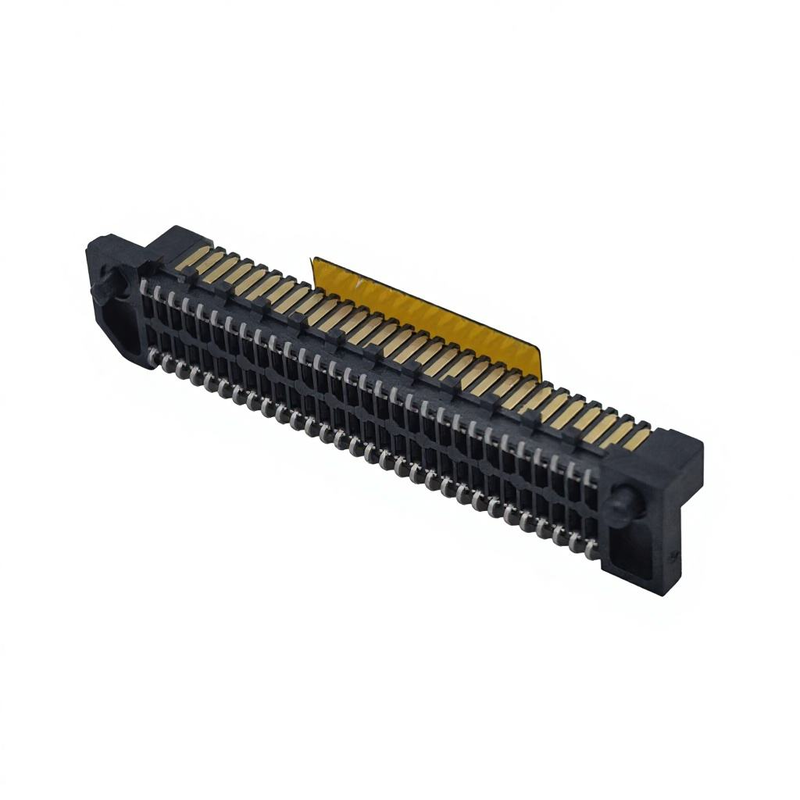

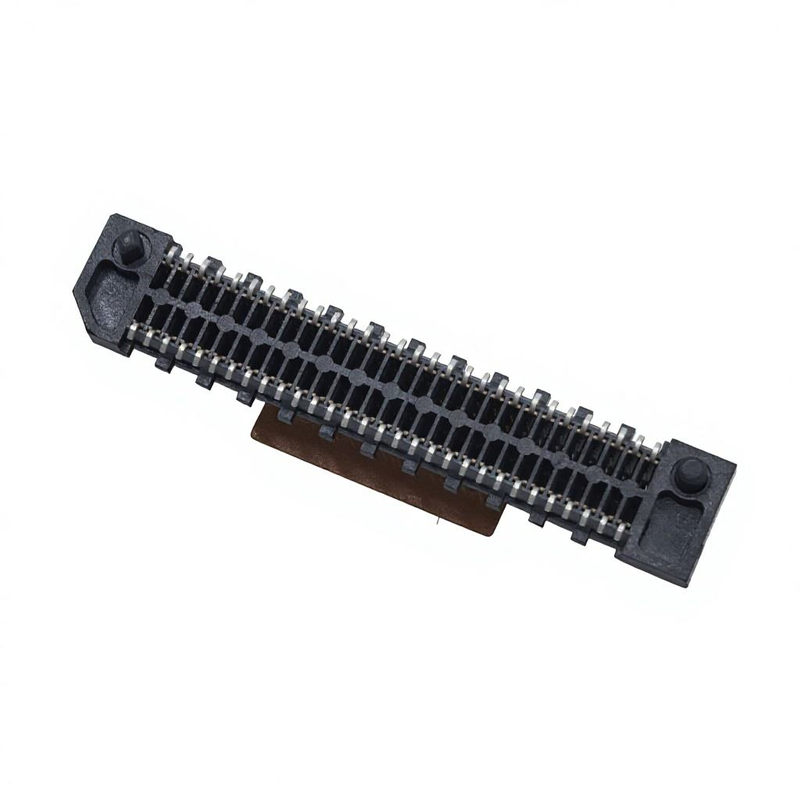

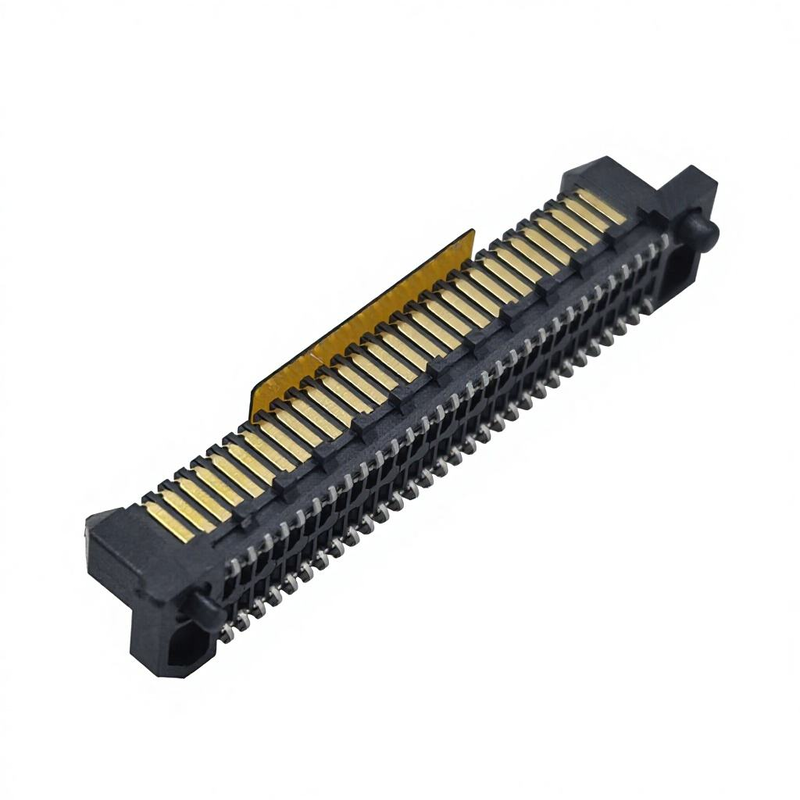

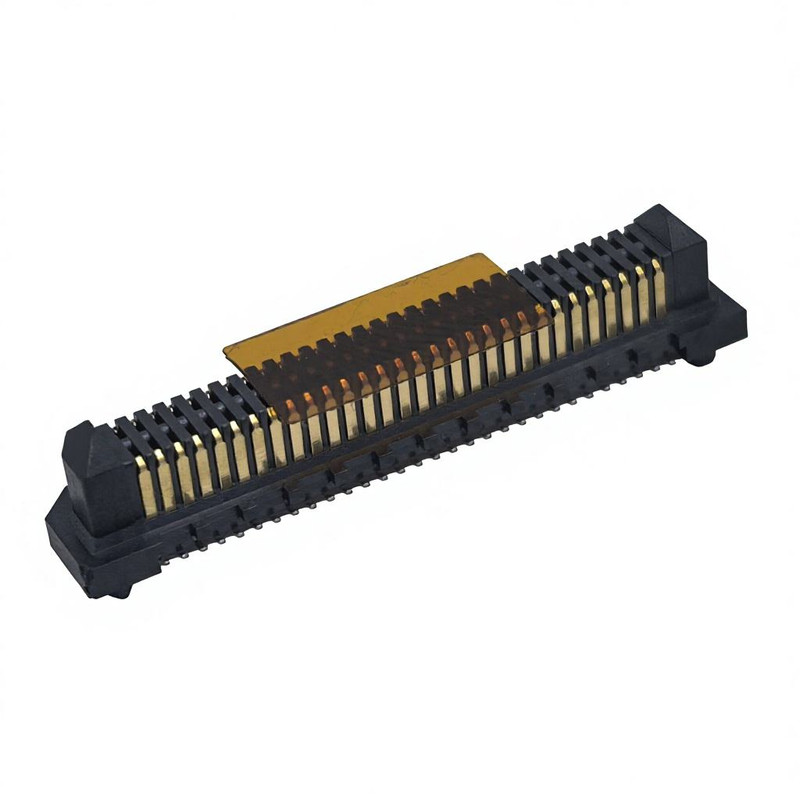

Alta corrente 0,8 mm 38 pin BTB connettore plug terminali curvi PCB board-to-board connettore Mylar SMT oro Ni finitura di contatto
Caratteristiche del prodotto
✅ Disegno di tolleranza per l'accoppiamento cieco e l'autoallineamento: struttura di camere di guida integrata, assorbe piccoli spostamenti di montaggio, evita danni ai perni durante l'accoppiamento automatico di pick & place,riduce il tasso di rottami
✅ Integrità del segnale ad alta velocità: terminali di contatto curvi ottimizzati per l'impedenza, prestazioni stabili per la trasmissione del segnale differenziale ad alta velocità, riduce al minimo la perdita di inserimento e il crosstalk.
✅ Altezza di accoppiamento definita: controllo preciso dell'altezza di accoppiamento accoppiato, dimensione di accoppiamento PCB coerente per la progettazione della custodia meccanica.
✅ Termini curvi ad alta corrente: fascio di contatto curvo in lega di rame, contatto multipunto affidabile, mantiene una potenza e una trasmissione di segnali stabili.
✅ SMT con nastro Mylar: il nastro portante Mylar previene la deformazione terminale durante la saldatura a reflow, si adatta alle linee di assemblaggio SMT di produzione di massa.
✅ Finitura di contatto oro-nichel: rivestimento in oro sulla zona di accoppiamento + sottolivello di nichel, antiossidazione, bassa e stabile resistenza al contatto per una lunga durata di vita
Descrizione del prodotto
| Articolo |
Specificità |
| Prestazioni elettriche |
|
| Pistola |
0.8 mm |
| Conteggio degli spilli |
38 Pin |
| Corrente nominale |
1.0 A per contatto |
| Tensione nominale |
100 V AC/DC |
| Resistenza al contatto |
≤ 30 mΩ |
| Resistenza all'isolamento |
≥ 500 MΩ (500 V DC) |
| Tensione resistente dielettrica |
250 V AC / 1 min |
| Performance meccanica |
|
| Tipo di connettore |
BTB Plug, terminali curvi |
| Stile di montaggio |
Montaggio di superficie SMT |
| Altezza delle coppie |
(Inserire qui le dimensioni effettive, ad esempio 5,6 mm) |
| Cicli di accoppiamento |
5000 cicli minimo |
| Forza di inserimento/estrazione |
A seconda dell'applicazione (per progetto di pin) |
| Materiale e rivestimento |
|
| Materiale di contatto |
Leghe di rame ad alta resistenza |
| Contatto Finito |
Palla d'oro sulla zona di accoppiamento, sotto-placcatura in nichel; area di saldatura: base in nichel |
| Materiale per le abitazioni |
LCP ad alta temperatura, ritardante della fiamma UL94-V0 |
| Materiale ausiliario |
Nastro protettivo Mylar per la lavorazione SMT |
| Prestazioni ambientali |
|
| Temperatura di funzionamento |
-40 °C ~ +105 °C |
| Rispetto |
RoHS 2.0, REACH |
| Guida della saldatura |
|
| Profil di riflusso |
Riportamento SMT senza piombo standard; temperatura massima ≤ 260 °C, tempo di permanenza secondo lo standard IPC/JEDEC |
| Nota |
Mantenere il nastro Mylar intatto prima della SMT; rimuovere dopo la saldatura; evitare la riparazione manuale del ferro caldo sui terminali a tono fine |
Riferimento incrociato / Alternativa
Questa spina BTB a terminale curvo da 38 pin da 0,8 mm è stata progettata come alternativa funzionale per alcune spine BTB della serie Molex SlimStack®, JAE, Amphenol BergStak® da 0,8 mm.
- Corrisponde all'impronta critica, all'altezza abbinata, alle prestazioni elettriche e meccaniche per la sostituzione diretta nei progetti PCB esistenti.
- Per la maggior parte dei casi non è richiesta alcuna revisione del layout del PCB; si prega di verificare il disegno delle dimensioni prima della produzione in serie.
- Il vantaggio del tempo di consegna ottimizzato in termini di costi rispetto ai componenti originali importati per i progetti a volume.
Caratteristica del prodotto
- I terminali a molla curvi forniscono un contatto stabile a più punti, resistono alle vibrazioni e allo stress del ciclo termico.
- Le protezioni per camere blind-matching auto-allineanti proteggono i perni dai danni dovuti all'inserimento errato per la produzione di auto-assemblaggio.
- Il nastro di supporto Mylar tiene i terminali a passo fine coplanari, impedendo la distorsione durante il trasporto e il reflusso del nastro.
- Il rivestimento in oro sopra il nichel mantiene una bassa resistenza al contatto anche in ambienti di lavoro umidi o leggermente corrosivi.
- La compactità di 0,8 mm di passo ad alta densità consente di risparmiare prezioso spazio per l'impilazione dei PCB.
- Controllo rigoroso della coplanarità per i rendimenti SMT di pick-and-place senza difetti.
Vantaggi del prodotto
🔹Rischio inferiore di assemblaggio: La tolleranza di autoallineamento riduce il tasso di fallimento dell'accoppiamento manuale e robotico.
🔹Capacità combinata ad alta velocità + alta corrente: Un connettore gestisce sia l'alimentazione sia i segnali differenziali ad alta velocità.
🔹Pronti per la produzione in serie: Imballaggio a bobina direttamente compatibile con le macchine SMT standard per il pick-and-place.
🔹Sostituzione conveniente: equivalente funzionale a parti di marchi internazionali famosi, riducendo i tempi di consegna degli appalti.
🔹Consistenza affidabile: Stampaggio, stampaggio, rivestimento e ispezione finale, prestazioni stabili da batch a batch.
🔹Sostegno flessibile: campioni gratuiti e prototipazione rapida per la vostra convalida ingegneristica.
Applicazione
- Moduli di controllo industriali e hardware di edge computing incorporato
- Dispositivi per apparecchiature mediche
- Display intelligente, connessione inter-board del modulo della fotocamera
- IoT dei consumatori, dispositivi portatili indossabili e compatti
- Altri apparecchi per l'automobile
- Apparecchiature di trasmissione di segnali e di telecomunicazioni a piccole cellule
Imballaggio
- Nastro portante in rilievo standard per la macchina automatica SMT
- Impiegabile direttamente sulla linea di produzione SMT del cliente; non è necessario riimballare
Tempo di consegna
- Ordine campione: 3 giorni lavorativi
- Ordine di produzione di massa: 1-3 settimane, a seconda della configurazione e della quantità dell'ordine
Certificazione di fabbrica e servizio personalizzato
- Certificazioni: conformità ISO9001, RoHS, REACH
- Politica di campionamento: supporto per campioni gratuiti, rapida consegna di campioni
- MOQ: MOQ basso per parti standard; configurazioni personalizzate MOQ in base alla valutazione
- Capacità personalizzata: conteggio di perni personalizzati, altezza di impilazione accoppiata, spessore del rivestimento, modificazione meccanica, imballaggio speciale secondo il vostro disegno / specifica.
Guida alla selezione degli ingegneri
- Conferma effettivoaltezza accoppiatacorrisponde al vostro PCB stack-up e all'alloggiamento di chiusura meccanica.
- Verificare il carico corrente per perno: non superare l'1,0 A nominale per contatto per il funzionamento continuo.
- Per i percorsi di segnale ad alta velocità, seguire il nostro suggerimento di routing PCB stack-up & differential-pair.
- Controllare nuovamente la compatibilità del recipiente del partner di accoppiamento; il riferimento incrociato non garantisce il 100% di compatibilità pin-to-pin senza una conferma del disegno.
- Produzione SMT: mantenere il nastro Mylar prima della saldatura a riversamento; sgusciare dopo la fine della saldatura.
- Invia la lista BOM al nostro team di ingegneri se hai bisogno di una verifica dei riferimenti incrociati per il tuo progetto esistente.
Contattate le nostre vendite di ingegneria per disegno, file 3D e richiesta di campioni.
Domande frequenti
D: Avete un catalogo? Potete mandarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, potete contattarci online o inviare un'email per ottenere il catalogo.
D: Non riesco a trovare il prodotto nel tuo catalogo.Logue, puoi farmi questo prodotto?
R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Basta farci sapere quale prodotto hai bisogno e quanti ne vuoi. Se non lo abbiamo, possiamo anche progettare e fare un nuovo stampo per produrlo.Per la vostra informazioneLa produzione di uno stampo normale richiederà circa 35-45 giorni.
D: Potete fornire un campione?
R: Sì, forniamo 5-10 pezzi di campioni gratuiti per il test.
D: Che mi dici del tempo di consegna?
R: Le merci in magazzino vengono consegnate entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni
D: Come spedisco il mio ordine?
R: Per i piccoli pacchi, inviateli via Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio porta a porta. Per i grandi pacchi, possiamo inviarli via aerea o via mare. Usiamo cartoni standard per l'esportazione.Saremo responsabili di eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
A: Accettiamo T/T (transferimento bancario), Western Union e PayPal. Si prega di essere sicuri che possiamo ricevere lo stesso importo della fattura. E si può pagare il denaro in RMB. Nessun problema.
7. D: Che ne dici del controllo della qualità della tua azienda
R: Seguiamo rigorosamente ISO9001; IQC, OQC, IPQC e QA occupano il 10% del nostro dipartimento Qualità.
D: Mi serve la lista dei prezzi di tutti i vostri prodotti.
R: Non abbiamo una lista dei prezzi di tutti i nostri prodotti.e i prezzi cambiano sempre a causa del costo del materiale e della quantitàE potete darci un elenco di tutti gli articoli di cui avete bisogno; ne confermeremo attentamente uno per uno e vi daremo una specifica e un listino prezzi
D: Puoi realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo fatto un sacco di personalizzato
Per quanto riguarda l'imballaggio personalizzato, non c'è problema; possiamo mettere il tuo logo o altre informazioni sull'imballaggio.Devo solo sottolineare che causerà dei costi aggiuntivi.
D: Quali certificati possiede?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
