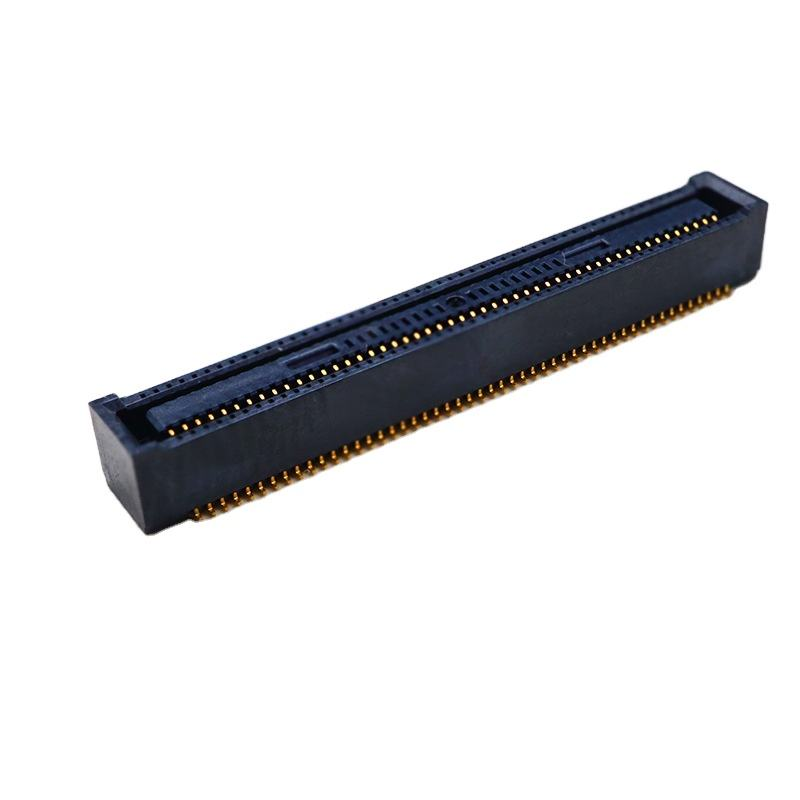

Connettore Board-to-Board SMT maschio/femmina in ottone con passo 0.5mm IP64 BTB
Punti salienti del prodotto
✅ Accoppiamento cieco e autoallineamento: Le nervature di guida integrate consentono tolleranza di offset XY, assorbono disallineamenti nell'assemblaggio PCB e riducono i danni di accoppiamento durante l'assemblaggio automatizzato
✅ Integrità del segnale ad alta velocità: Supporta fino a 20 Gbps, compatibile con interfacce ad alta velocità MIPI, PCIe, SATA, USB3.1 Gen2
✅ Altezza accoppiata fissa: 2.5 mm: Controllo preciso dell'altezza di impilamento scheda-scheda per l'adattamento dell'involucro meccanico
✅ Confezionamento in bobina SMT: Pick-and-place diretto per la linea di assemblaggio SMT, nessuna manipolazione manuale secondaria richiesta
✅ Opzioni multipin: 20/24/30/40/50/60 posizioni per un ridimensionamento flessibile del pinout PCB
Descrizione del prodotto
| Articolo |
Parametro |
| Prestazioni elettriche |
|
| Passo dei contatti |
0.4 mm |
| Corrente nominale |
0.3 A per contatto |
| Tensione nominale |
50 V AC |
| Velocità dati max. |
20 GbpsHIROSE Ele... |
| Resistenza di contatto |
≤50 mΩ |
| Resistenza di isolamento |
≥1000 MΩ |
| Tensione di tenuta |
250 V AC / 1 min |
| Prestazioni meccaniche |
|
| Tipo di connettore |
Presa femmina, SMT a doppia fila |
| Altezza accoppiata |
; verificare lo spazio dell'alloggiamento meccanico |
| Intervallo di autoallineamento |
Tolleranza flottante XY per assemblaggio a innesto ciecoMouser Ele... |
| Cicli di accoppiamento |
Min. 30 cicli HIROSE Ele... |
| Montaggio |
SMT a montaggio superficiale, compatibile con pick-and-place sottovuotoMouser Ele... |
| Materiale e placcatura |
|
| Alloggiamento |
LCP ad alta temperatura, UL94-V-0 |
| Materiale dei contatti |
Bronzo fosforoso |
| Placcatura dei contatti |
Placcatura in oro sull'area di contatto; barriera di nichel per prevenire la risalita della saldaturaMouser Ele... |
| Ambientale |
|
| Temperatura operativa |
−40 °C ~ +85 °C |
| Conformità |
Conforme a RoHS 3.0, REACH |
| Guida alla saldatura |
|
| Profilo di riflusso |
Standard SMT senza piombo; temperatura di picco ≤260 °C, seguire IPC/JEDEC-020D |
| Nota |
Evitare tempi di permanenza prolungati ad alta temperatura; la barriera di nichel sopprime il rischio di risalita della saldatura |
Riferimento incrociato / Alternativa

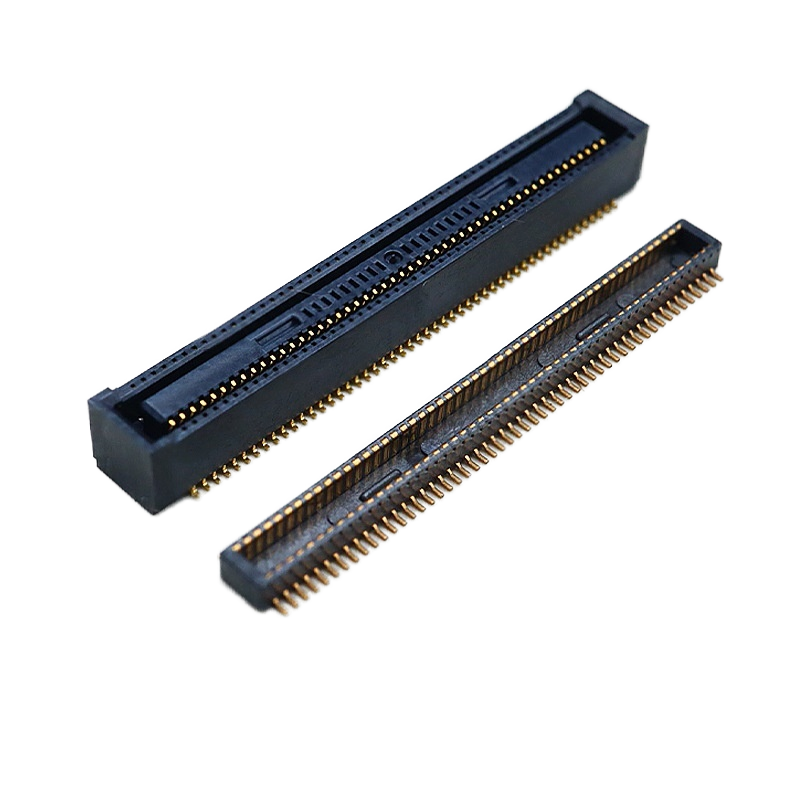

Sostituzione diretta perSerie Hirose DF40HC(2.5)-xxDS-0.4V(51) (20/24/30/40/50/60P)Stessa impronta, stessa altezza accoppiata di 2.5 mm, stesso passo di 0.4 mm
- Spina maschio di accoppiamento compatibile: serie DF40HB(2.5)-xxDP-0.4V(51)
- Nessuna modifica del layout PCB richiesta per la sostituzione; compatibilità pin-to-pin verificata.
- Nota: Non affiliato con Hirose; il nostro componente è un sostituto funzionalmente equivalente.

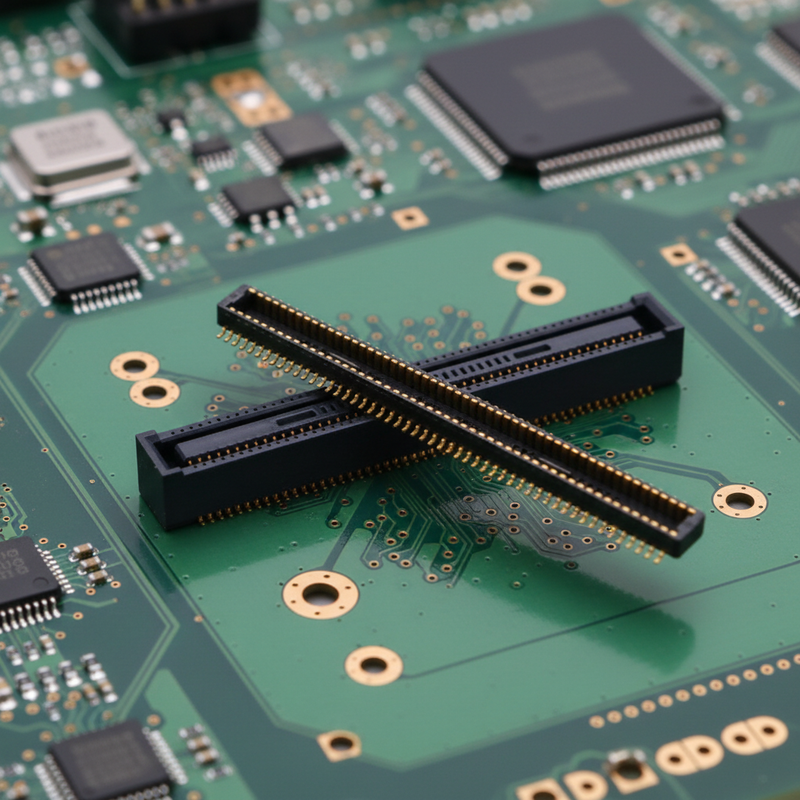

Caratteristica del prodotto
Le nervature di guida autoallineanti mitigano il rischio di errato inserimento nell'accoppiamento cieco per l'assemblaggio automatizzato
- Le nervature dell'alloggiamento rinforzate migliorano la resistenza agli urti e alle vibrazioni nel prodotto finale
- La barriera anti-risalita di nichel impedisce la risalita della saldatura nella zona di contatto durante la saldatura a riflusso
- Geometria del contatto ad alta velocità ottimizzata per un'integrità del segnale stabile sui segnali differenziali ad alta velocità
- Superficie pronta per pick-and-place sottovuoto per la produzione di massa SMT
- Molteplici conteggi di pin (20-24-30-40-50-60P) per soddisfare diversi requisiti di I/O
- Vantaggi del prodotto
Sostituto drop-in
- : Sostituire i componenti originali HRS con lunghi tempi di consegna senza riprogettare il PCBTolleranza di accoppiamento cieco
- : Riduce gli scarti di assemblaggio causati da disallineamenti del pannelloPronto per SMT da bobina
- : Confezionamento in nastro goffrato completo, si inserisce direttamente nelle macchine pick-and-placePrestazioni costanti ad alta velocità
- : Prestazioni di impedenza stabili per interfacce ad alta velocitàMOQ flessibile e supporto campioni
- : Rapida validazione dei campioni per prototipi di ingegneriaVantaggio del tempo di consegna della fabbrica nazionale
- : Tempi di consegna più brevi rispetto ai lunghi ordini arretrati dei marchi internazionaliApplicazione
Schede embedded per controllo industriale
- Moduli PCB impilati compatti medicali
- Hardware di interfaccia per telecamere Imaging / MIPI
- Interconnessioni periferiche di archiviazione ad alta velocità, SATA / PCIe
- Dispositivi portatili palmari, assemblaggi PCB impilati compatti
- Apparecchiature di test e misurazione, progetti di schede mezzanine impilate
- Confezionamento

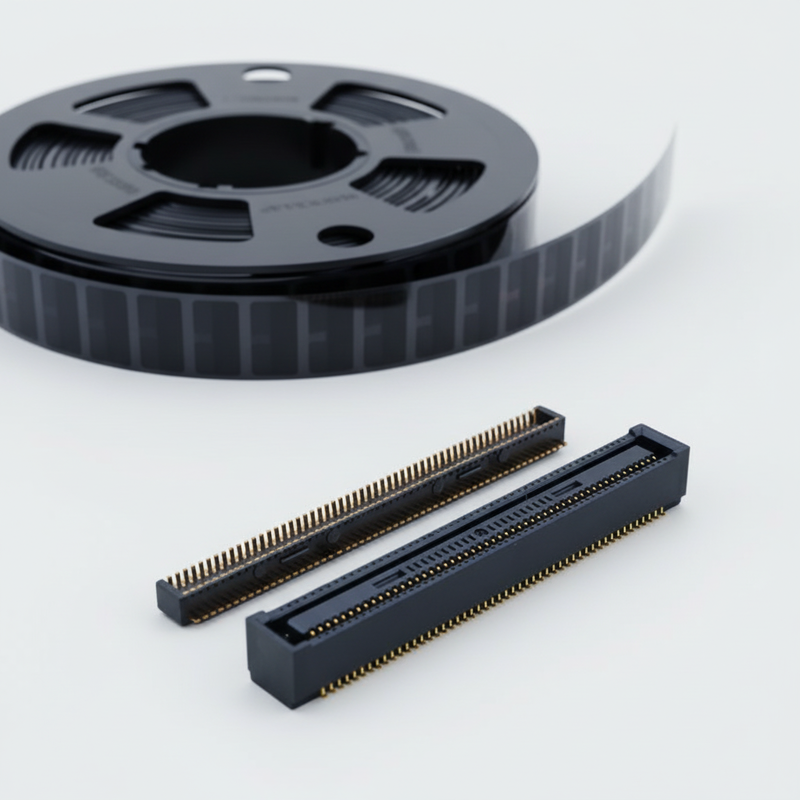

Nastro portante goffrato standard per macchine automatiche pick-and-place SMT
- Utilizzabile direttamente sulla linea di produzione SMT del cliente; non è necessario riconfezionare
- Tempi di consegna
Ordine campione: 3 giorni lavorativi
- Ordine di produzione di massa: 1-3 settimane, soggetto a configurazione e quantità dell'ordine
- Certificazione di fabbrica e servizio personalizzato
Certificazioni: ISO9001, RoHS, conformi a REACH
- Politica sui campioni: Campioni gratuiti supportati, rapido turnaround dei campioni
- MOQ: MOQ basso per parti standard; MOQ per configurazioni personalizzate previa valutazione
- Capacità personalizzata: Conteggio pin personalizzato, altezza di accoppiamento, spessore di placcatura, modifica meccanica, imballaggio speciale secondo il tuo disegno/specifica.
- Selezione cliente
Confermare il conteggio dei pin richiesto: 20/24/30/40/50/60P; confermare il numero di parte della spina maschio di accoppiamento
- Confermare l'altezza di accoppiamento: questa serie è fissa a
- 2.5 mm; verificare lo spazio dell'alloggiamento meccanicoApplicazione ad alta velocità: assicurarsi che il routing differenziale corrisponda all'impedenza del design di riferimento
- Assemblaggio: imballaggio in bobina per SMT di volume; richiedere campioni gratuiti per il test del profilo di riflusso prima
- Controllo sostituzione: verificare la compatibilità dell'impronta prima del rilascio dell'ordine completo; utilizzare campioni gratuiti per test prototipo.
