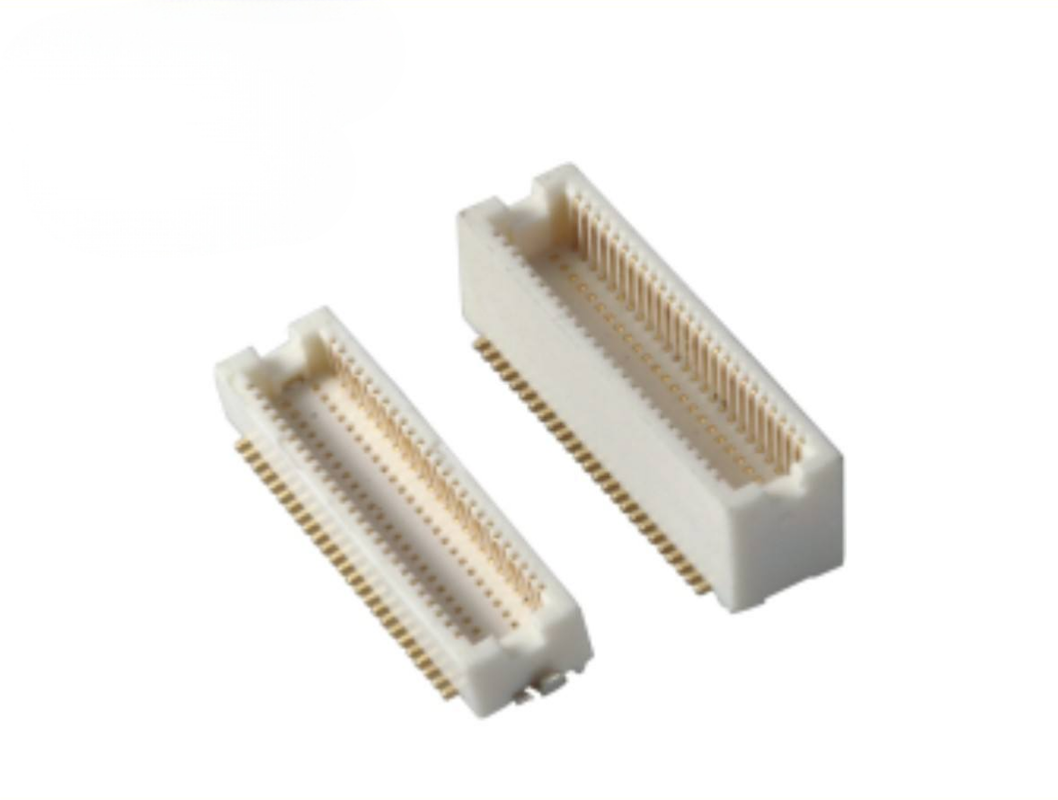

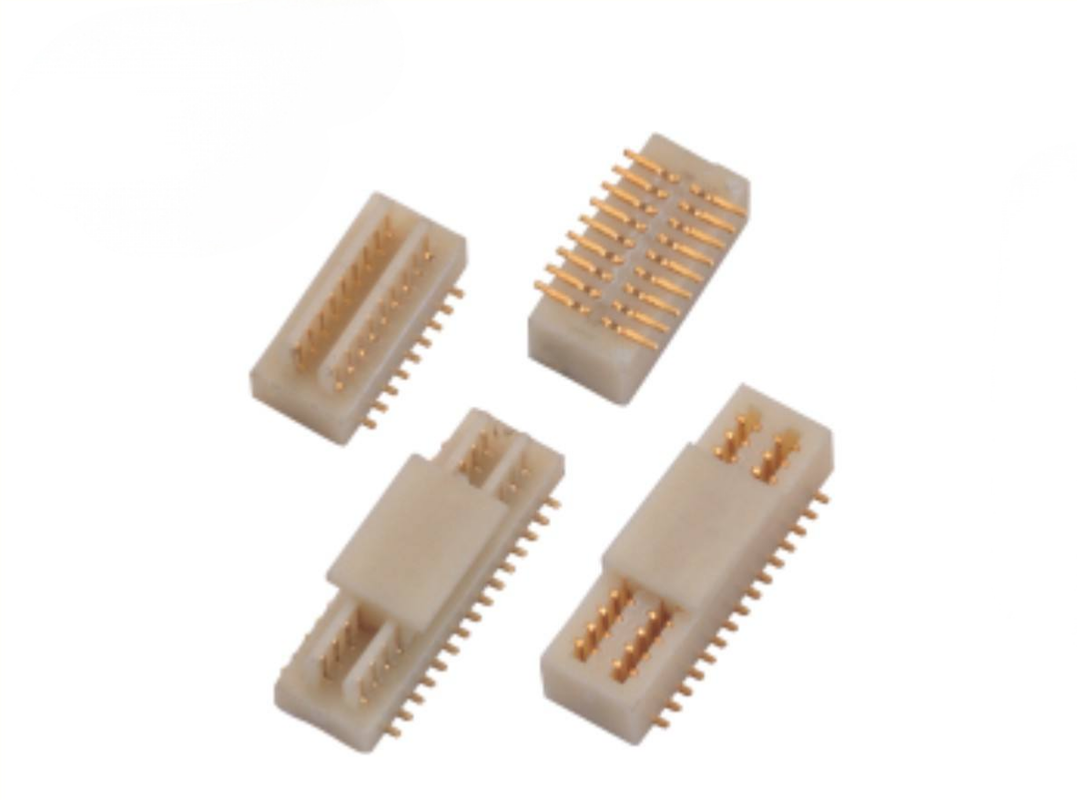

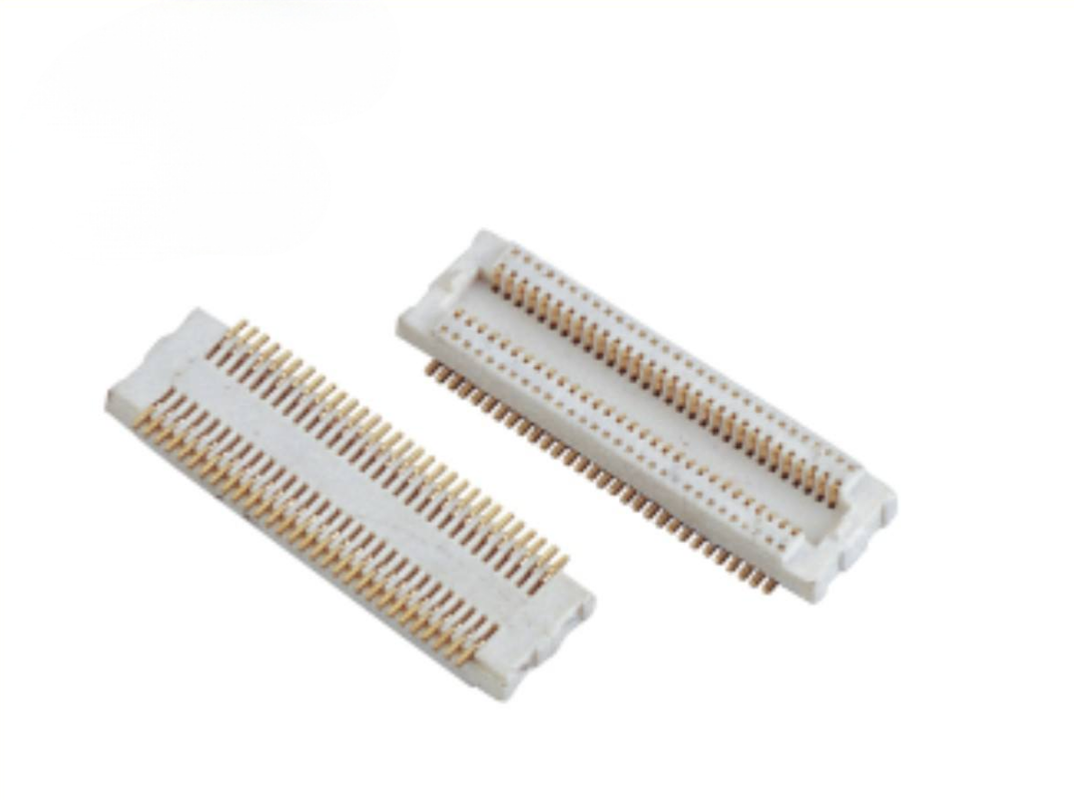

0.5mm Pitch Brass Contact IP64 BTB Male/Female SMT Electronic IC Board to Board Connector
Caratteristiche del prodotto
✅ Tolleranza all'accoppiamento cieco e all'autoallineamento: struttura guida anti-disallineamento integrata, supporta l'accoppiamento cieco, assorbe l'offset e la tolleranza all'accumulo dell'assemblaggio di PCB;evita danni alle pinne durante l'accoppiamento manuale/automatico
Performance del segnale ad alta velocità: progettazione ottimizzata dell'impedenza di contatto, integrità del segnale stabile, supporta la trasmissione del segnale differenziale ad alta velocità per moduli ad alta larghezza di banda
✅ Opzioni flessibili per l'altezza di accoppiamento: più selezioni di altezza di accoppiamento per soddisfare i vari requisiti di lacuna di impilamento del PCB, semplifica la progettazione meccanica dell'involucro
✅ Protezione IP64: prestazioni a prova di polvere e schizzi, adatte per apparecchiature esposte a polveri/spray
✅ Compatibile con SMT Pick-and-Place: progettazione di montaggio superficiale SMT completo, funziona direttamente con le linee di montaggio automatizzate standard
Descrizione del prodotto
| Articolo |
Parametro |
| Prestazioni elettriche |
|
| Pistola |
0.5 mm |
| Corrente nominale |
0.5 A per contatto |
| Tensione nominale |
50 V AC/DC |
| Resistenza al contatto |
≤ 30 mΩ (iniziale) |
| Resistenza all'isolamento |
≥ 100 MΩ |
| Tensione resistente dielettrica |
250 V CA |
| Performance meccanica |
|
| Tipo di connettore |
Testa maschile/recetta femminile, SMT a doppia fila |
| Numero di posizioni |
Intervallo personalizzato: 10-80 pin |
| Altezza delle coppie |
Opzioni multiple di altezza della pila (disponibili su misura) |
| Cicli di accoppiamento |
50 cicli minimo |
| Tolleranza al disallineamento |
Asse X ±0,4 mm; asse Y ±0,2 mm |
| Grado di protezione |
Protezione IP64 |
| Materiale e rivestimento |
|
| Materiale di contatto |
Altri prodotti di acciaio |
| Contatto di rivestimento |
Barriera al nichel + Placcatura seletiva in oro |
| Materiale per le abitazioni |
LCP, UL94 V-0 resistente alle alte temperature |
| Ambiente |
|
| Temperatura di funzionamento |
-40 °C ~ +85 °C |
| Rispetto |
RoHS, REACH |
| Guida alla saldatura |
|
| Profil di riflusso |
Seguire lo standard J-STD-020; temperatura massima 260 °C max. |
| Assemblea |
Selezione e posizionamento SMT standard, senza necessità di apparecchiature speciali |
Riferimento incrociato / Alternativa
Questa serie BTB IP64 da 0,5 mm è compatibile con le principali famiglie internazionali di prodotti BTB, sostituendo in modo conveniente Molex, JAE, Hirose,e della serie BTB di tono fine Amphenol.
Nota: Invia il tuo numero di componente originale al nostro team di ingegneri per una verifica incrociata 1 a 1 e una raccomandazione di corrispondenza esatta.
Caratteristica del prodotto
- Corpo di contatto in ottone con rivestimento aurifero selettivo, stabilizzante le prestazioni elettriche sotto vibrazioni e cicli di temperatura
- Integrated anti-damage 防-dumb-plug anti-mis-alignment guide ribs, realizza blind-mating & self-alignment per compensare la deviazione posizionale del PCB
- Struttura di tenuta IP64 blocca la polvere e gli spruzzi d'acqua, espandendo l'uso di BTB in scenari ambientali difficili
- L'alloggiamento ad alta temperatura del LCP resiste alla saldatura a reflusso senza piombo senza deformazioni
- Disposizione a doppia fila con passo sottile di 0,5 mm, massimizza l'utilizzo dello spazio del PCB per la progettazione di dispositivi compatti
- Set completo maschio e femmina, terminazione SMT per la produzione di PCB completamente automatizzata
Vantaggi del prodotto
1Soluzione di tolleranza orientata all'ingegneria: Risolve i problemi comuni: deviazione dell'accumulo di PCB, spostamento dell'assemblaggio, rischio di frantumazione durante l'accoppiamento e riduce il tasso di guasti in loco.
2Segnale ad alta velocità affidabile: la geometria di contatto ottimizzata riduce la crosstalk, mantiene l'integrità del segnale per i moduli ad alta velocità.
3. IP64 Resistenza ambientale migliorata: Il BTB ordinario non ha protezione contro la polvere e l'acqua; questa serie prolunga la vita utile per le apparecchiature industriali / esterne adiacenti.
4Automazione completa pronta.: Sia i confezionamenti a tubo che a bobina supportano il pick-and-place diretto, senza costi di riconfezionamento secondari per la produzione di massa.
5. Tempo di consegna e ottimizzazione dei costi: alternativa ai marchi premium importati, ciclo di consegna più breve con prestazioni meccaniche ed elettriche equivalenti.
6. Alta flessibilità: per le esigenze del progetto sono supportati numeri di perni personalizzati, altezze abbinate e spessore del rivestimento.
Applicazione
- Moduli di controllo industriali e sistemi integrati di PCB impilati
- gateway IoT esterno, hub di sensori, hardware di edge computing
- Dispositivi elettronici compatti per uso medico
- Moduli di visualizzazione, apparecchiature di sorveglianza e visione
- Elettronica di consumo robusta, strumenti di prova portatili
- Dispositivo modulare che richiede una connessione inter-board a prova di polvere e spruzzi
Tempo di consegna
- Ordine campione: 3 giorni lavorativi
- Ordine di produzione di massa: 1-3 settimane, a seconda della configurazione e della quantità dell'ordine
Certificazione di fabbrica e servizio personalizzato
- Certificazioni: conformità ISO9001, RoHS, REACH
- Politica di campionamento: supporto per campioni gratuiti, rapida consegna di campioni
- MOQ: MOQ basso per parti standard; configurazioni personalizzate MOQ in base alla valutazione
- Capacità personalizzata: conteggio di perni personalizzati, altezza di impilazione accoppiata, spessore del rivestimento, modificazione meccanica, imballaggio speciale secondo il vostro disegno / specifica.
Guida alla selezione dei clienti
- Conferma.Pitch=0,5 mm, verificare la quantità di perni richiesta e l'esatta altezza di accoppiamento corrispondente al vostro spazio libero per l'impilazione dei PCB.
- Confirmare il requisito ambientale: IP64 è obbligatorio per l'esposizione alla polvere o agli spruzzi; selezionare lo spessore appropriato del dorato in base ai cicli di accoppiamento e all'atmosfera corrosiva.
- Confermare il flusso di lavoro di assemblaggio: scegliere Reel per la produzione in serie SMT completamente automatica; tubo per i test di prototipo in laboratorio.
- Controllo elettrico: per il funzionamento stabile a lungo termine, la riduzione della corrente per perno è suggerita a ≤ 70% del valore nominale.
- In caso di sostituzione incrociata di parti importate: fornire il numero di parte originale e il disegno del layout del PCB al nostro team di ingegneri per la conferma della compatibilità.
- Invia una richiesta di campione di prevalida prima dell'adozione del progetto su larga scala.
Contatta il nostro supporto tecnico se hai bisogno di foglio dati, file 3D STEP o assistenza per il disegno.
Domande frequenti
D: Avete un catalogo? Potete mandarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, potete contattarci online o inviare un'email per ottenere il catalogo.
D: Non riesco a trovare il prodotto nel tuo catalogo.Logue, puoi farmi questo prodotto?
R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Basta farci sapere quale prodotto hai bisogno e quanti ne vuoi. Se non lo abbiamo, possiamo anche progettare e fare un nuovo stampo per produrlo.Per la vostra informazioneLa produzione di uno stampo normale richiederà circa 35-45 giorni.
D: Potete fornire un campione?
R: Sì, forniamo 5-10 pezzi di campioni gratuiti per il test.
D: Che mi dici del tempo di consegna?
R: Le merci in magazzino vengono consegnate entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni
D: Come spedisco il mio ordine?
R: Per i piccoli pacchi, inviateli via Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio porta a porta. Per i grandi pacchi, possiamo inviarli via aerea o via mare. Usiamo cartoni standard per l'esportazione.Saremo responsabili di eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
A: Accettiamo T/T (transferimento bancario), Western Union e PayPal. Si prega di essere sicuri che possiamo ricevere lo stesso importo della fattura. E si può pagare il denaro in RMB. Nessun problema.
7. D: Che ne dici del controllo della qualità della tua azienda
R: Seguiamo rigorosamente ISO9001; IQC, OQC, IPQC e QA occupano il 10% del nostro dipartimento Qualità.
D: Mi serve la lista dei prezzi di tutti i vostri prodotti.
R: Non abbiamo una lista dei prezzi di tutti i nostri prodotti.e i prezzi cambiano sempre a causa del costo del materiale e della quantitàE potete darci un elenco di tutti gli articoli di cui avete bisogno; ne confermeremo attentamente uno per uno e vi daremo una specifica e un listino prezzi
D: Puoi realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo fatto un sacco di personalizzato
Per quanto riguarda l'imballaggio personalizzato, non c'è problema; possiamo mettere il tuo logo o altre informazioni sull'imballaggio.Devo solo sottolineare che causerà dei costi aggiuntivi.
D: Quali certificati possiede?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
