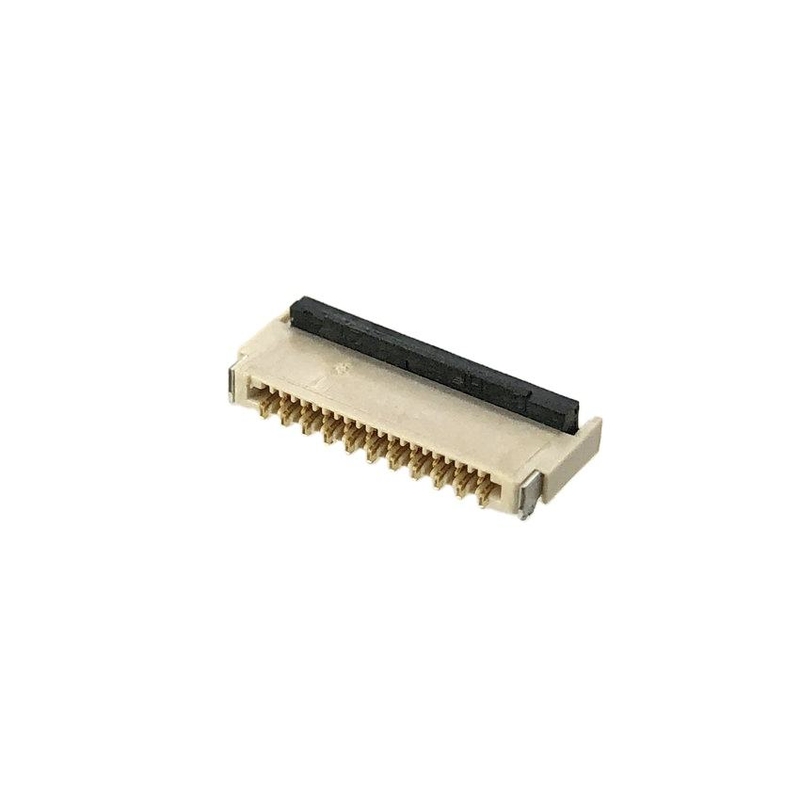

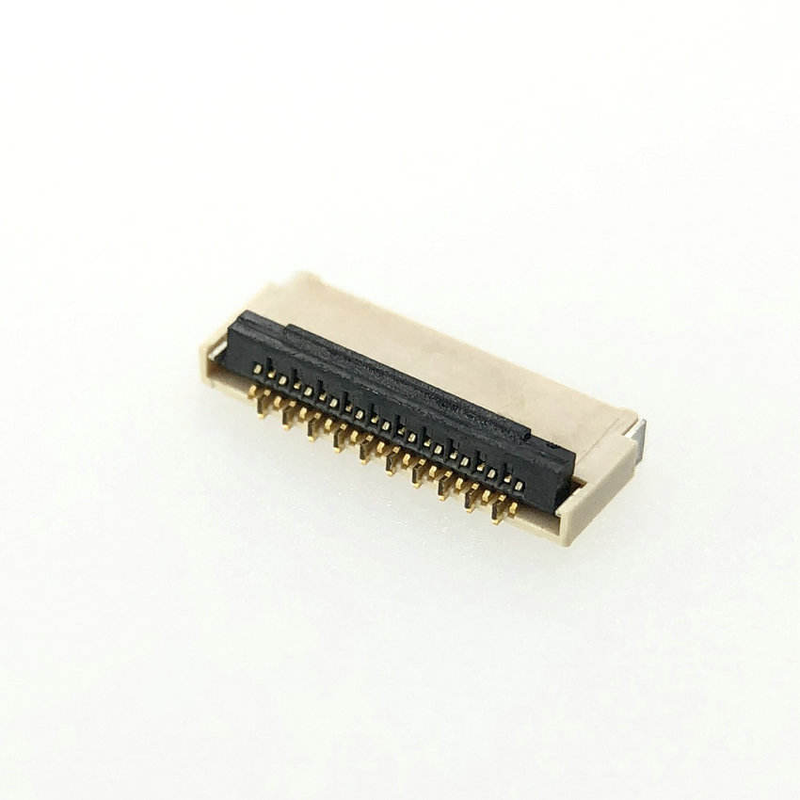

Connettore FFC FPC con passo da 0,3 mm, 9 17 21 25 31 35 -61 pin, a doppia faccia, SMT, ad angolo retto, altezza 0,9 mm

Punti salienti del prodotto

Connettore FFC/FPC SMT ad angolo retto con contatto a doppia faccia e passo da 0,3 mm, Altezza accoppiata ultra bassa di 0,9 mm, supporta attuatore di blocco ZIF / Non-ZIF con feedback di blocco tattile deciso. Test di vibrazione multiasse rigorosi superati, resistenza di contatto stabile in caso di urti e vibrazioni, evita interruzioni del segnale. Opzioni multipin: 9-17-21-25-31-35-61P. Alloggiamento LCP UL94-V0 per alte temperature, contatti a doppia faccia placcati in oro, conformi a RoHS, per interconnessione PCB sottile ad alta densità.

.

Specifiche tecniche complete

Specifiche elettriche

Parametri di prestazione meccanica

Materiale e placcatura / Ambiente e saldatura

Contrappunti internazionali mainstream compatibili / alternativi

Alternativa drop-in meccanica ed elettrica diretta per serie mainstream:

• Hirose: serie FH26 / FH35
• JAE: serie FB8 / FL2
• Molex: serie 54809 / 501912
• Kyocera serie 6844

Caratteristiche del prodotto

• Passo fine da 0,3 mm, design a contatto a doppia faccia ad angolo retto, conteggi pin multipli: 9/17/21/25/31/35/61P
• Altezza accoppiata ultra sottile di 0,9 mm, ideale per limitazioni meccaniche di prodotti con fattore di forma sottile
• Attuatore flip-lock ZIF / Non-ZIF opzionale; feedback di blocco chiaro per evitare l'estrazione accidentale dell'FPC
• Struttura a contatto a molla a doppia faccia, eccellenti prestazioni anti-vibrazione e anti-urto, mantiene una trasmissione del segnale stabile
• Isolante resistente alle alte temperature LCP UL94-V0, compatibile con il processo di riflusso SMT standard senza piombo
• Area di contatto placcata in oro, bassa resistenza di contatto, anti-ossidazione per una lunga durata
• Terminazione SMT a doppia faccia, ingombro ridotto; nessuna zona di routing ristretta sotto il connettore per un layout PCB flessibile
• Adatto per cavi piatti FPC/FFC standard con spessore di 0,2 mm
• Conforme a RoHS; conteggio pin, spessore della placcatura, versione dell'attuatore personalizzabili su richiesta

Altri tipi per riferimento:

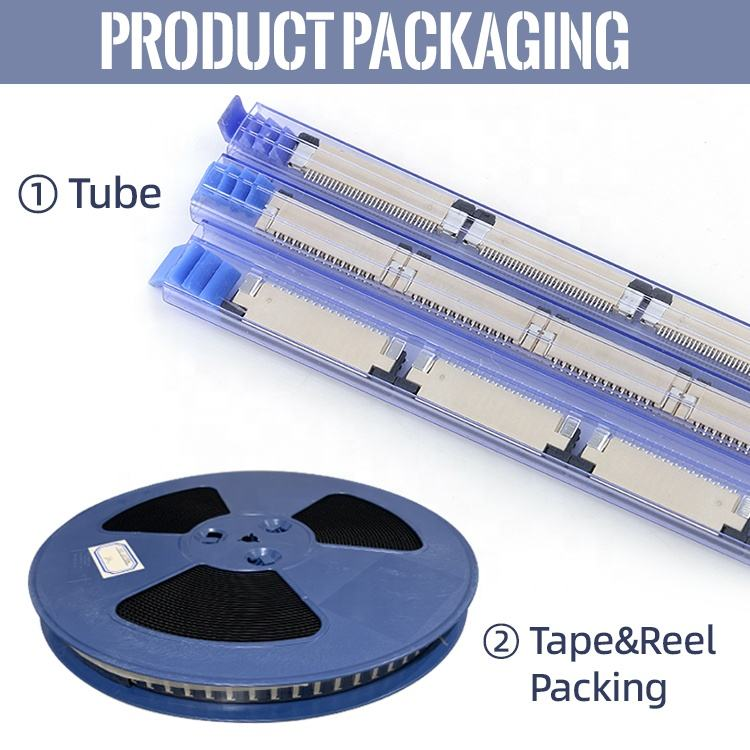

Metodo di imballaggio

• Bobina (nastro e bobina): Imballaggio standard in nastro goffrato, completamente conforme a IEC 60286-3, direttamente compatibile con macchine pick-and-place automatiche SMT, per assemblaggio SMT di grandi volumi.
• Imballaggio in tubo: Disponibile su richiesta speciale, principalmente per assemblaggio di prototipi manuali; non può essere utilizzato per il posizionamento automatico SMT.

Certificazione di fabbrica e servizio personalizzato

• Certificazioni: Conforme a RoHS; laboratorio interno per test di affidabilità su vibrazioni, shock termico e cicli di accoppiamento
• Politica sui campioni: Supporto campioni gratuiti / consegna rapida di campioni
• MOQ: 1000 pezzi per parti standard; parti personalizzate soggette a valutazione del disegno
• Personalizzazione: Regolazione del conteggio dei pin, spessore della placcatura in oro, tipo di attuatore, aggiunta di chiave di polarizzazione; specifica personalizzata del nastro e bobina
• Tempi di consegna: Campioni 3 giorni lavorativi; ordini di produzione di massa 1-3 settimane in base alla quantità dell'ordine

FAQ

1. Posso avere un ordine campione?
Sì, accogliamo con favore gli ordini campione per testare e verificare la qualità. I campioni misti sono accettabili.

2. Potete realizzare i vostri prodotti secondo le nostre esigenze?
Sì, le specifiche dei prodotti possono essere personalizzate se soddisfate il nostro MOQ.

3. Come garantire la qualità dei vostri prodotti?
1) Promettiamo che entro 30 giorni da problemi di qualità, vi forniremo un reso.

2) Rilevamento rigoroso durante la produzione.

3) Ispezione rigorosa dei campioni dei prodotti prima della spedizione, e imballaggio integro del prodotto è garantito.

4. Quali sono le certificazioni dei nostri prodotti?
ISO9001 e alcune altre certificazioni ROHS.

5. Quanto tempo posso ricevere la merce?
La maggior parte della merce è disponibile; il tempo di consegna è di circa 1-5 giorni dopo aver ricevuto il pagamento. Per requisiti personalizzati, il tempo sarà un po' più lungo, come confermato.

6. Che tipo di logistica utilizzate per la consegna?
Consegniamo principalmente merci tramite DHL, UPS, FEDEX, EMS e altri corrieri espressi. Sceglieremo la logistica più conveniente per i clienti. È anche supportato il ritiro della merce da parte del vostro spedizioniere.

7. Perché dovreste comprare da noi?
Abbiamo 16 anni di esperienza nel settore. Abbiamo collaborato con migliaia di aziende. La qualità del prodotto è affidabile.

8. Quali prodotti vende principalmente la vostra azienda?
I principali prodotti della nostra azienda includono connettori FFC/FPC / connettori Wafer / connettori per schede SIM / connettori per schede di memoria / connettori USB / connettori Type C / connettori HDMI / serie RJ45 / connettori B to B e connettori Pin header e così via.
