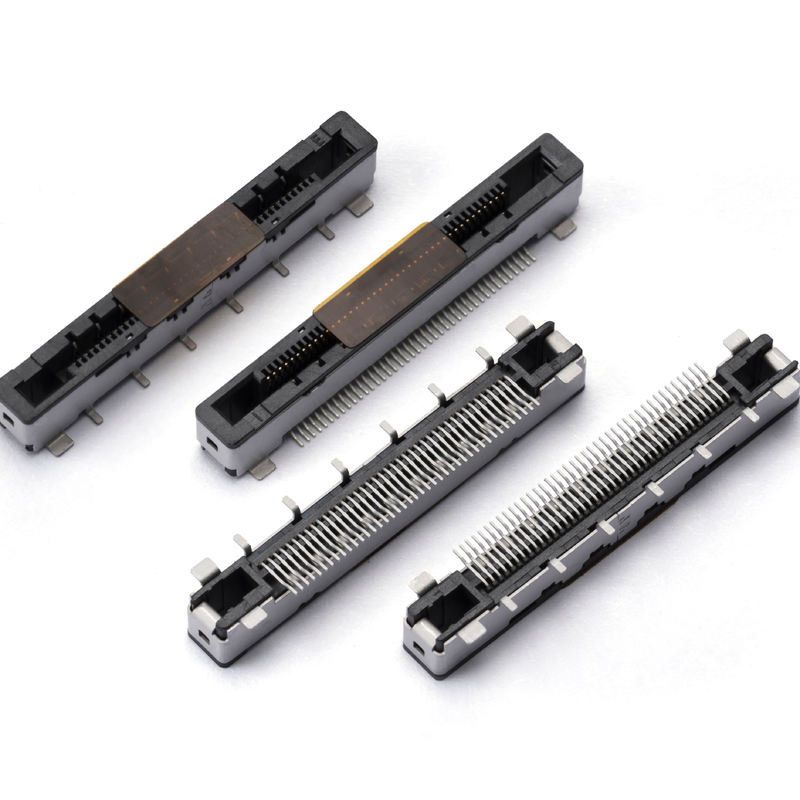

Connettore FPC/FFC Altezza 4,65 mm Passo 0,5 mm 0,8 A 200 V CA/CC -40°C~80°C Connettori PCB

Punti salienti del prodotto

• Passo fine da 0,5 mm,Altezza montata a scheda di 4,65 mm, bilancia layout compatto e spazio meccanico per progetti PCB con componenti impilati
• Nominale0,8 A per contatto, 200 V CA/CC, margine elettrico più ampio rispetto ai connettori FPC standard da 0,5 mm
• Temperatura operativa:-40°C ~ +80°C, prestazioni stabili per dispositivi industriali/consumer interni e semi-aggressivi
• Montaggio superficiale SMT, struttura ZIF flip-lock; supporta cavi piatti FPC e FFC
• Imballaggio in nastro e bobina conforme a RoHS per produzione di massa SMT ad alto volume

.

Specifiche tecniche complete

Specifiche meccaniche generali

Caratteristiche materiali ed elettriche

Linee guida ambientali e di saldatura

Vantaggio del prodotto

1. Posizionamento unico con altezza di 4,65 mm: La maggior parte dei connettori FPC con passo 0,5 mm sono a basso profilo (<2,5 mm). Questo modello di altezza media risolve direttamente i problemi di spazio verticale per PCB con componenti impilati senza riprogettazione meccanica.
2. Rating elettrico aggiornato: 0,8 A per contatto rispetto alla base industriale tipica di 0,5 A, supporta linee di segnale misto + alimentazione a bassa potenza in un'unica posizione del connettore, riducendo il numero totale di connettori sulla scheda.
3. Maggiore adattabilità alla temperatura: Affidabile da un avvio a freddo di -40°C a un funzionamento continuo di 80°C, copre scenari consumer e industriali leggeri senza un sovrapprezzo di grado automobilistico.
4. Design di produzione amichevole: Il materiale LCP anti-deformazione riduce le perdite di resa di saldatura SMT errata; la struttura flip-lock riduce il tasso di errore dell'operatore di assemblaggio.
5. Approvvigionamento flessibile: Serie standard con PIN personalizzabili; campioni a breve termine e capacità di produzione di massa per clienti OEM globali.

Cos'è il connettore FPC FFC?

Il connettore piatto FPC FFC non è limitato alla corrente, ma nel rapido sviluppo della tecnologia optoelettronica odierna, il supporto del segnale di trasmissione è la luce; vetro e plastica sostituiscono il filo nel circuito ordinario, ma il percorso del segnale ottico utilizza anche il connettore piatto FPC FFC. La loro funzione e il connettore di connessione piatta FPC FFC del circuito sono gli stessi.

Principali differenze tra connettore FFC e FPC

In termini di produzione, il modo in cui vengono formati i loro circuiti è diverso:

1. FPC è un tipo di circuito stampato flessibile con diverse strutture monoadesive, biadesive e multistrato, che viene lavorato da FCCL (foglio di rame flessibile) tramite incisione chimica.

2. FFC utilizza due strati di pellicola isolante intercalati con foglio di rame piatto. Il prodotto finito è semplice e spesso.

Tendenza futura dell'innovazione FPC

1. Spessore. Lo spessore dell'FPC deve essere più flessibile e sottile.

2. Resistenza alla piegatura. La piegatura è la caratteristica intrinseca dell'FPC. La resistenza dell'FPC del futuro deve essere più forte e deve essere superiore a 10 mila volte. Naturalmente, ciò richiede substrati migliori.

3. Prezzo. In questa fase, il prezzo dell'FPC è molto più alto di quello del PCB. Se il prezzo dell'FPC scende, il mercato sarà più ampio.

4. Livello di processo. Per soddisfare vari requisiti, il processo FPC deve essere aggiornato e l'apertura minima e la larghezza/spaziatura minima della linea devono soddisfare requisiti più elevati.

Il nostro servizio

1. La serie di specifiche del prodotto è completa, ma anche su misura.
2. Attrezzature importate e alto grado di automazione, consegna puntuale. Solitamente 7-10 giorni.
3. Rigorosa implementazione del sistema ISO 9000 ed ERP, la fornitura di materiali rigorosamente in conformità con il controllo di produzione di qualità e standard. Garanzia di qualità del prodotto attraverso la certificazione UL.
4. Campione gratuito: 15-20 set, conveniente; lo stesso prezzo unitario di qualità è molto competitivo

FAQ

1, Posso avere un ordine di campioni?
Sì, accogliamo con favore gli ordini di campioni per testare e verificare la qualità. I campioni misti sono accettabili.

2, Potete realizzare i vostri prodotti secondo la nostra richiesta?
Sì, le specifiche dei prodotti possono essere personalizzate se potete soddisfare il nostro MOQ.

3, Come garantire la qualità dei vostri prodotti?
1) Promettiamo che entro 30 giorni da problemi di qualità, vi forniremo un reso.

2) Rilevamento rigoroso durante la produzione.

3) Ispezione rigorosa dei campioni sui prodotti prima della spedizione, e imballaggio del prodotto intatto garantito.

4, Quali sono le certificazioni dei nostri prodotti?
ISO9001 e altre certificazioni ROHS.

5, Quanto tempo posso ricevere la merce?
La maggior parte della merce è disponibile in magazzino; il tempo di consegna è di circa 1-5 giorni dopo aver ricevuto il pagamento. Per requisiti personalizzati, il tempo sarà un po' più lungo, come confermato.

6, Che tipo di logistica utilizzate per la consegna?
Principalmente consegniamo merci tramite DHL, UPS, FEDEX, EMS e altri corrieri espressi. Sceglieremo la logistica più conveniente per i clienti. Supportato anche il ritiro della merce da parte del vostro spedizioniere.

7, Perché dovreste comprare da noi?
Abbiamo 16 anni di esperienza nel settore. Abbiamo collaborato con migliaia di aziende. La qualità del prodotto è affidabile.

8, Quali prodotti vende principalmente la vostra azienda?
I principali prodotti della nostra azienda includono connettori FFC/FPC / connettore Wafer / connettore SIM card / connettore Memory card / connettore USB / connettore Type C / connettore HDMI / serie RJ45 / connettore B to B e connettori Pin header e così via.
