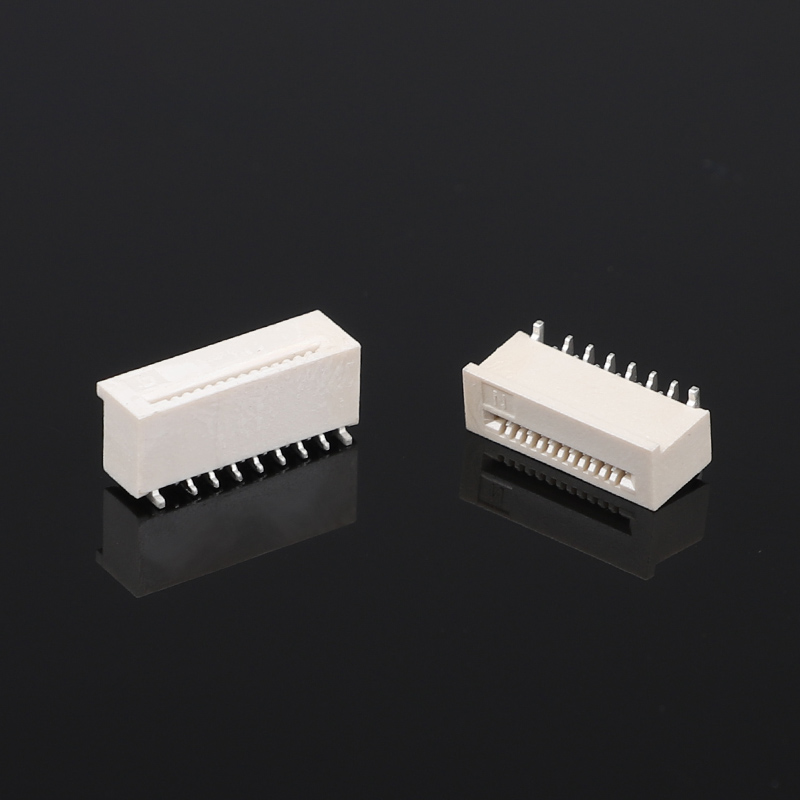

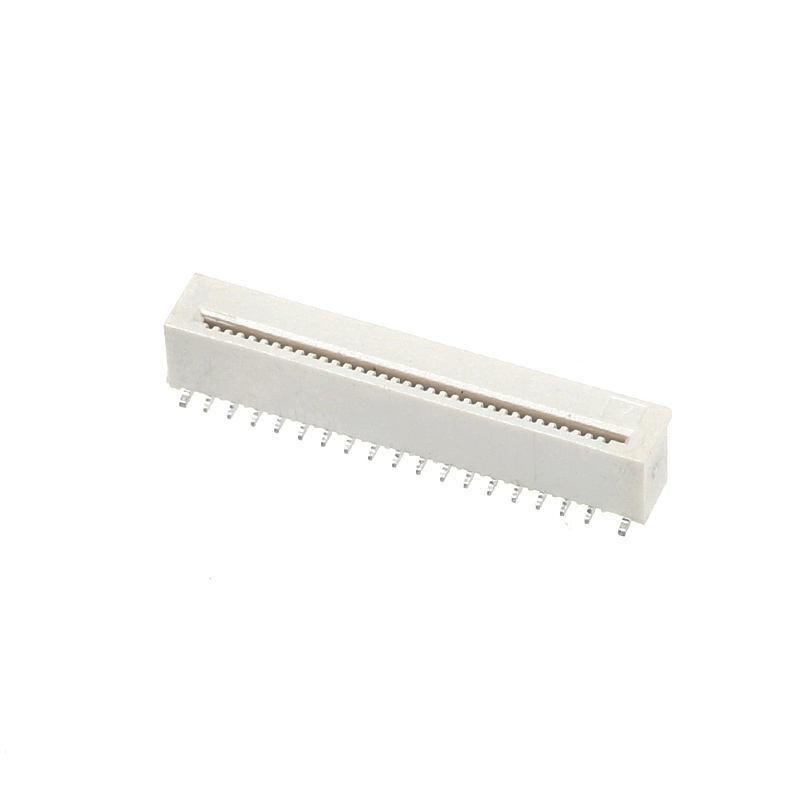

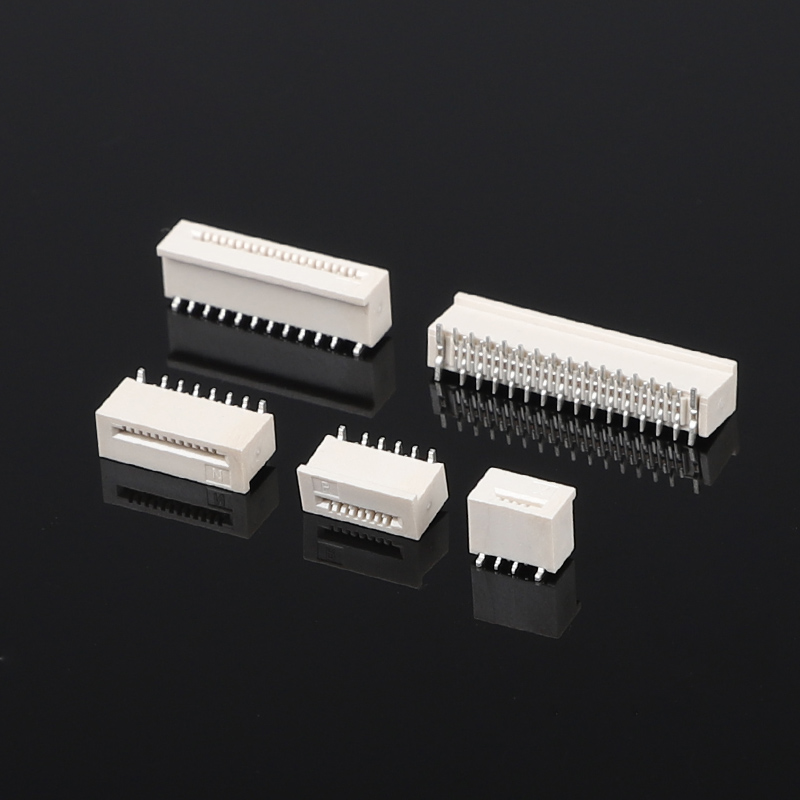

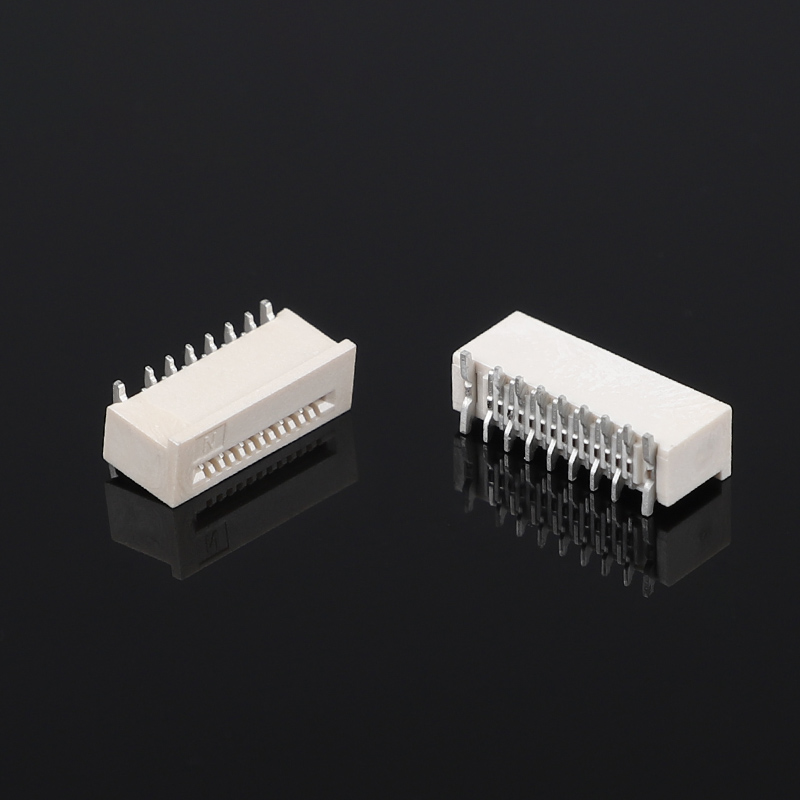

Presa per cavo piatto FPC non bloccata SMD verticale con passo da 0,5 mm e pin di disallineamento - Connettore FFC/FPC per cavi flessibili Flat Flex

Caratteristiche principali del prodotto

• Design a passo fine da 0,5 mm per applicazioni PCB ad alta densità
• Montaggio SMT verticale supporta i processi di assemblaggio automatizzato di PCB
• Struttura della presa FPC/FFC non bloccata per un facile inserimento del cavo flessibile e una semplice manutenzione
• Compatibile con cavi flessibili piatti FPC e FFC per progetti elettronici compatti
• Contatti dorati di precisione garantiscono una connessione elettrica stabile e un'eccellente resistenza alla corrosione
• Design salvaspazio ideale per l'elettronica miniaturizzata di consumo, industriale ed embedded

.

Descrizione

Specifiche meccaniche generali

Caratteristiche elettriche e dei materiali

Linee guida ambientali e di saldatura

Vantaggi del prodotto

Design compatto per dispositivi elettronici con limiti di spazio

La struttura con passo da 0,5 mm consente di ridurre l'ingombro sul PCB mantenendo al contempo connessioni di segnale multiple.

Adatto per la trasmissione di segnali ad alta velocità

Il percorso di connessione interno corto tra il cavo FPC/FFC e il PCB favorisce layout compatti per il routing dei segnali.

Struttura SMT ideale per la produzione

Progettato per i moderni processi di assemblaggio di PCB:

• Posizionamento automatizzato
• Compatibilità con la saldatura a rifusione
• Produzione in grandi volumi

Opzioni di progettazione flessibili

• Numero di pin
• Direzione del contatto
• Spessore del cavo
• Altezza del connettore
• Requisiti di imballaggio

Che cos'è il connettore FPC FFC?

Il connettore piatto FPC FFC non è limitato alla sola corrente elettrica: con il rapido sviluppo attuale della tecnologia optoelettronica, il vettore del segnale di trasmissione è la luce; vetro e plastica sostituiscono i conduttori nei circuiti ordinari, ma anche le vie di trasmissione dei segnali ottici impiegano connettori piatti FPC FFC. La loro funzione è la medesima dei connettori piatti FPC FFC per circuiti convenzionali.

Principali differenze tra connettore FFC e FPC

In termini di produzione, la modalità con cui vengono formati i loro circuiti è differente:

1. L'FPC è un tipo di circuito stampato flessibile con diverse strutture a singola faccia, doppia faccia o multistrato, lavorato tramite incisione chimica a partire da laminato FCCL (rame flessibile).

2. L'FFC impiega due strati di pellicola isolante tra cui è racchiusa una lamina di rame piatta. Il prodotto finito è semplice e di spessore maggiore.

Trend di innovazione futuri per gli FPC

1. Spessore. Lo spessore degli FPC dovrà essere sempre più ridotto per garantire maggiore flessibilità.

2. Resistenza alle piegature. La flessibilità è la caratteristica intrinseca dell'FPC. La resistenza alle pieghe degli FPC del futuro dovrà essere superiore a 10.000 cicli. Ciò richiede naturalmente substrati più performanti.

3. Prezzo. Allo stato attuale, il prezzo degli FPC è molto superiore a quello dei comuni PCB. Una diminuzione dei costi permetterà un'adozione di mercato ancora più estesa.

4. Livello di processo. Per soddisfare requisiti sempre più complessi, i processi produttivi degli FPC devono evolvere, raggiungendo tolleranze più stringenti per l'apertura minima e la larghezza/spaziatura minima delle piste.

I nostri servizi

1. Gamma completa di specifiche di prodotto e possibilità di personalizzazioni su misura.
2. Macchinari d'importazione ed elevato grado di automazione per consegne puntuali, generalmente in 7-10 giorni.
3. Rigorosa applicazione degli standard ISO 9000 e gestione tramite sistema ERP, con approvvigionamento materiali controllato secondo rigorosi standard qualitativi. Garanzia di qualità attestata da certificazione UL.
4. Campioni gratuiti: 15-20 set, ottimo rapporto qualità-prezzo; a parità di qualità, il nostro prezzo unitario è estremamente competitivo.

Domande frequenti (FAQ)

1. È possibile effettuare un ordine di campionatura?
Sì, accogliamo con favore gli ordini di campionatura per testare e verificare la qualità. Sono ammessi anche campioni misti.

2. Potete realizzare i prodotti in base alle nostre esigenze?
Sì, le specifiche dei prodotti possono essere personalizzate al raggiungimento del nostro quantitativo minimo d'ordine (MOQ).

3. Come garantite la qualità dei vostri prodotti?
1) Garantiamo il reso entro 30 giorni in caso di problemi legati alla qualità.

2) Rigorosi controlli durante l'intero processo produttivo.

3) Accurata ispezione a campione sui prodotti prima della spedizione e imballaggio garantito integro.

4. Quali certificazioni possiedono i vostri prodotti?
ISO9001, conformità RoHS e altre certificazioni.

5. In quanto tempo riceverò la merce?
La maggior parte degli articoli è disponibile a stock; i tempi di consegna sono di circa 1-5 giorni dalla ricezione del pagamento. Per le lavorazioni personalizzate, le tempistiche saranno concordate.

6. Quali corrieri utilizzate per le spedizioni?
Spediamo principalmente tramite DHL, UPS, FEDEX, EMS e altri corrieri espressi. Selezioniamo sempre la soluzione logistica più vantaggiosa per il cliente. È possibile anche il ritiro tramite il vostro spedizioniere.

7. Perché acquistare da noi?
Vantiamo 16 anni di esperienza nel settore e collaboriamo con migliaia di aziende. La qualità dei nostri prodotti è comprovata e affidabile.

8. Quali prodotti commercializza principalmente la vostra azienda?
I prodotti di punta della nostra azienda comprendono: connettori FFC/FPC, connettori Wafer, connettori per schede SIM, connettori per memory card, connettori USB, connettori Type-C, connettori HDMI, connettori serie RJ45, connettori Board-to-Board (B to B), strip pin (pin header) e molto altro.
