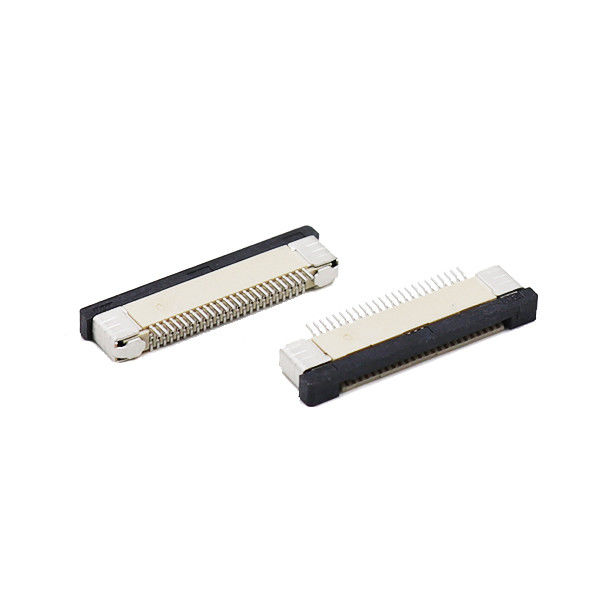

Name: 40 connettore di Spillo FPC un passo H2.0/2.5/3.0mm SMT Flettere Cavo Connettore piano da 0,5 millimetri
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC ** - T1T1-00 ** - C
Price: 4.01 USD
Availability: InStock

Casa. > Prodotti > Connettore di FFC FPC >

40 connettore di Spillo FPC un passo H2.0/2.5/3.0mm SMT Flettere Cavo Connettore piano da 0,5 millimetri

40 Spillo Fpc Connettore un passo da 0

5 millimetri

Connettore di SMT FPC un passo da 0

Luogo di origine:

Guangdong, Cina

Marca:

XTKCONN

Certificazione:

CE,SGS,ROHS,ISO9001

Numero di modello:

FPC ** - T1T1-00 ** - C

Contattaci

Chiedi un preventivo

40 connettore di Spillo FPC un passo H2.0/2.5/3.0mm SMT Flettere Cavo Connettore piano da 0,5 millimetri

Dettagli del prodotto

Pece:

0,5 mm

Altezza:

2.0

Materiale:

LCP

Placcatura:

stagnato

Materiale terminale:

Ottone

Tipo:

Serratura

Evidenziare:

40 Spillo Fpc Connettore un passo da 0

5 millimetri

Connettore di SMT FPC un passo da 0

Termini di pagamento e di spedizione

Quantità di ordine minimo

500pcs

Prezzo

Negotiable price

Imballaggi particolari

imballaggio sotto vuoto, scatole in cartone

Tempi di consegna

5-7 giorni

Termini di pagamento

L/C, T/T, PayPal

Capacità di alimentazione

Pc 4KK

Prodotti correlati

Connettore FPC/FFC Altezza 4,65 mm Passo 0,5 mm 0,8 A 200 V AC/DC -40°C~80°C Connettori PCB

Ottieni il miglior prezzo

0.5mm FPC Connector 5.4H FFC Wire Connectors Cavo piatto per touch screen

Ottieni il miglior prezzo

2.2H Flip Cover Butterfly Lock Flat Flexible Cable Socket PCB Passo 0.5mm Connettore FFC/FPC

Ottieni il miglior prezzo

0.5mm Pitch 60PIN Vertical Positive Foot 5.2H Clamshell Buckle Flat Connector Cable Socket FPC FFC Cable PCB Connectors

Ottieni il miglior prezzo

Contattaci

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Contattaci ora

Descrizione del prodotto

Connettore FFC/FPC passo 0.5mm FPC H=2.0 2.5 3.0 serie slider SMT

Punti salienti del prodotto

Passo fine 0.5 mm, 40 posizioni, montaggio superficiale SMT, 3 opzioni di altezza di impilamento: 2.0 mm / 2.5 mm / 3.0 mm, una famiglia di prodotti copre molteplici requisiti di altezza dell'involucro
Design dell'attuatore ZIF flip-lock, bassa forza di inserimento, feedback chiaro a scatto per prevenire un inserimento incompleto dell'FPC e guasti intermittenti sul campo
Terminali in bronzo fosforoso con placcatura selettiva in oro, prestazioni di contatto stabili per la trasmissione di segnali di visualizzazione paralleli LVDS, MIPI-DSI, RGB
Alloggiamento in LCP ad alta temperatura, completamente compatibile con la saldatura a riflusso senza piombo; imballaggio in nastro su bobina goffrato per la produzione di massa SMT ad alta velocità
Contatto superiore / contatto inferiore opzionale; supporta cavi flessibili piatti FPC / FFC standard con spessore 0.3 mm.
Conforme a RoHS-2.0 e REACH; rigorosa coerenza lotto per lotto, supporto campioni, modifiche personalizzate disponibili per progetti OEM

Descrizione

Passo	0.5mm
Altezza	2.0mm	Disponibili 4-60 pin
	3.0mm	Disponibili 36-40-45-50-54-55-60 pin
Tipo di montaggio	SMT/ZIF
Posizione contatto	Contatto unilaterale
Tipo	Blocco a scorrimento
Corrente nominale	0.5A/Pin Max
Tensione nominale	50V AC/DC MAX
Tensione di tenutaVoltaggio	250V AC, 1 min
Materiale coperchio	LCP UL94V-0 nero
Alloggiamento	LCP UL94V-0 Naturale
Terminale/Contatto	Lega di rame
Placcatura	Placcatura in stagno / Placcatura in oro
Temperatura operativa	-40°C a +85°C
Tempi di consegna	7-10 giorni lavorativi

40 connettore di Spillo FPC un passo H2.0/2.5/3.0mm SMT Flettere Cavo Connettore piano da 0,5 millimetri

Applicazioni tipiche

Dispositivi di visualizzazione e touch: TFT-LCD, moduli schermo OLED, controller touch, pannelli interfaccia uomo-macchina industriali, terminali POS
Elettronica integrata e di consumo: Computer a scheda singola, dispositivi portatili, strumenti portatili, stampanti, pannelli di controllo per la casa intelligente
Apparecchiature di controllo industriale: Sensori industriali, moduli di acquisizione dati, unità ausiliarie per l'automazione di fabbrica, interfacce di visualizzazione interne per telecamere di sorveglianza
Dispositivi elettronici medicali: Apparecchiature di monitoraggio pazienti, moduli diagnostici ausiliari (non impiantabili), interconnessione flessibile interna di strumenti medici portatili
Hardware IOT e periferiche: Accessori gateway, accessori indossabili intelligenti, connessioni di segnale interne per apparecchiature di test e misurazione

FAQ

D1: Posso sostituire parti H2.0 / H2.5 / H3.0 direttamente sulla stessa PCB?

R: Sì. Questa famiglia di prodotti adotta un layout unificato dei pad SMT. È possibile modificare l'altezza di impilamento semplicemente cambiando il codice articolo; non è necessaria alcuna modifica della PCB. Tuttavia, l'altezza fisica dell'involucro differisce e deve corrispondere allo spazio libero dell'involucro meccanico.

D2: Cosa succede se l'FPC viene inserito in modo incompleto?

R: L'attuatore flip-lock non può chiudersi completamente quando l'FPC non è posizionato correttamente. Se forzato a chiudersi in uno stato di inserimento parziale, si verificheranno guasti intermittenti del segnale o a circuito aperto. Confermare sempre un suono di "click" evidente quando si blocca l'attuatore.

D3: Posso usare un saldatore manuale per la rilavorazione?

R: Il saldatore manuale è consentito per riparazioni limitate. Mantenere la temperatura del saldatore ≤ 350°C, tempo di saldatura per pin ≤ 3 secondi. Non toccare mai l'alloggiamento in plastica LCP con la punta calda del saldatore, la fusione dell'alloggiamento causerà danni permanenti al connettore. Numero massimo di rilavorazioni consentite: 2 volte per connettore.

D4: Quale cavo FPC / FFC devo acquistare per abbinare questo connettore?

R: Standard: passo 0.5 mm, 40 circuiti, spessore totale 0.30 mm. Confermare se è necessario un rinforzo dello stabilizzatore all'estremità di inserimento dell'FPC.

D5: Questo connettore supporta segnali MIPI / LVDS ad alta velocità?

R: Supporta la trasmissione di segnali di interfaccia display comuni. Per segnali differenziali ad alta velocità, le prestazioni complessive del sistema dipendono dal controllo dell'impedenza dell'FPC, dal design delle tracce della PCB e dal layout di massa. Suggeriamo una validazione congiunta con il vostro fornitore di FPC.

D6: Qual è la durata di conservazione per i connettori confezionati in bobina?

R: In confezione originale sigillata, conservazione ≤ 40°C / ≤ 70% RH, la durata di conservazione è di 6 mesi. Dopo aver aperto la bobina, completare l'assemblaggio SMT entro 72 ore in un ambiente di officina normale per evitare l'ossidazione dei terminali.

D7: Potete fornire file di footprint PCB Altium / KiCad e datasheet?

R: Sì. Contattare il nostro team di vendita per richiedere il datasheet ufficiale, il modello STEP 3D e la libreria di footprint PCB per la valutazione ingegneristica.

D8: Posso ottenere campioni di piccole quantità prima dell'ordine di massa?

R: Il servizio campioni è disponibile per la validazione del design. I campioni con specifiche standard vengono spediti rapidamente; le varianti personalizzate richiedono una quotazione dei tempi di consegna degli utensili.
