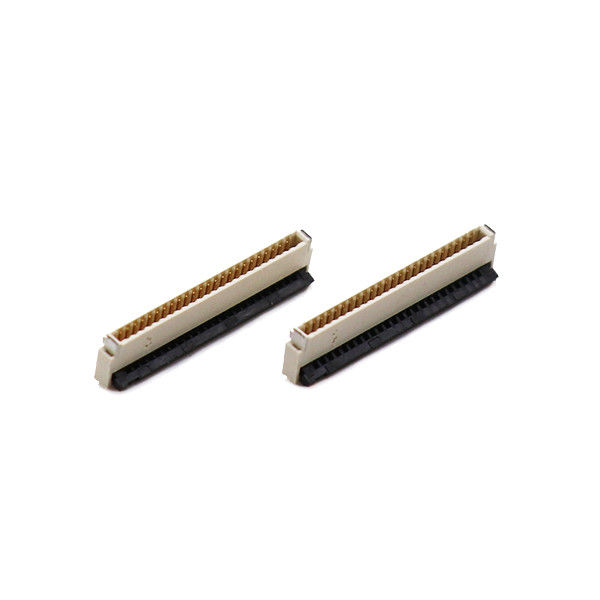

Giù il contatto 0,5 millimetri lanciano il tipo altezza di Spillo Under Lock SMT del connettore 4 di FPC di 1.0mm

1.0mm connettore del passo FPC da 0

5 millimetri

SMT connettore del passo FPC da 0

Luogo di origine:

Guangdong, Cina

Marca:

XTKCONN

Certificazione:

CE,SGS,ROHS,ISO9001

Numero di modello:

FPC ** - T1S1-0010-A

Contattaci

Chiedi un preventivo

Giù il contatto 0,5 millimetri lanciano il tipo altezza di Spillo Under Lock SMT del connettore 4 di FPC di 1.0mm

Dettagli del prodotto

Pece:

0,5 mm

Altezza:

1,0 mm

Posizioni:

4-60 pin

Tempi di consegna:

7-10 giorni lavorativi

Materiale di copertura:

Il nero di LCP UL94V-0

Resistere alla tensione:

250 V CA, 1 min

Evidenziare:

1.0mm connettore del passo FPC da 0

5 millimetri

SMT connettore del passo FPC da 0

Termini di pagamento e di spedizione

Quantità di ordine minimo

500pcs

Prezzo

Negotiable price

Imballaggi particolari

imballaggio sotto vuoto, scatole in cartone

Tempi di consegna

5-7 giorni

Termini di pagamento

L/C, T/T, PayPal

Capacità di alimentazione

Pc 3KK

Prodotti correlati

Connettore FPC/FFC Altezza 4,65 mm Passo 0,5 mm 0,8 A 200 V AC/DC -40°C~80°C Connettori PCB

Ottieni il miglior prezzo

0.5mm FPC Connector 5.4H FFC Wire Connectors Cavo piatto per touch screen

Ottieni il miglior prezzo

2.2H Flip Cover Butterfly Lock Flat Flexible Cable Socket PCB Passo 0.5mm Connettore FFC/FPC

Ottieni il miglior prezzo

0.5mm Pitch 60PIN Vertical Positive Foot 5.2H Clamshell Buckle Flat Connector Cable Socket FPC FFC Cable PCB Connectors

Ottieni il miglior prezzo

Contattaci

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Contattaci ora

Descrizione del prodotto

Connettore FFC FPC con passo da 0,5 mm, altezza 1,0 mm, blocco inferiore, tipo SMT, altezza 1,0 mm, contatto inferiore

Punti salienti del prodotto

Profilo ultra bassoAltezza di montaggio sulla scheda di 1,0 mm, Orientamento Down-Contact (contatto inferiore), ottimizzato per percorsi dei pad FPC rivolti verso il lato PCB
Attuatore flip-lock Under-lock con chiaro feedback a scatto, forte ritenzione FPC contro vibrazioni e estrazione accidentale
Passo fine da 0,5 mm, design SMT a 4 posizioni, ingombro compatto per risparmiare prezioso spazio sulla PCB
Alloggiamento LCP per alte temperature, contatti dorati, conforme a RoHS e REACH per l'accesso al mercato globale
Imballaggio a nastro e bobina per assemblaggio automatizzato SMT ad alto volume; supporto per scorte standard e modifiche personalizzate
Prestazioni costo-prestazioni bilanciate, alternativa drop-in per parti equivalenti di marchi mainstream, supporto tempi di consegna brevi.

Specifiche

Articolo	Specifiche	Note per l'ingegnere
Passo	0,5 mm	Distanza centro-centro dei contatti
Numero di posizioni	4 pin	Conteggio pin personalizzato negoziabile
Altezza di montaggio	1,0 mm	Altezza totale dopo saldatura sulla PCB
Tipo di contatto	Down-Contact (Contatto Inferiore)	Il pad FPC è rivolto verso il lato PCB per l'inserimento
Stile di blocco	Under-Lock (Blocco a ribalta posteriore)	Attuatore a ribalta dal lato posteriore per bloccare l'FPC
Tipo di terminazione	SMT a montaggio superficiale	Solo per saldatura a riflusso
Spessore FPC / FFC compatibile	0,30 mm ±0,03 mm	Confermare lo spessore FPC prima della progettazione PCB
Forza di ritenzione FPC	≥0,3 N per pin	Prestazioni anti-estrazione sotto vibrazione
Durata di accoppiamento	Minimo 250 cicli	Ciclo di vita applicazione normale, non per frequenti inserimenti/estrazioni sul campo
Materiale dell'alloggiamento	LCP, UL94-V0 Nero	Resistente alle alte temperature per saldatura a riflusso senza piombo
Materiale del contatto	Lega di rame	Elevata elasticità del fascio a molla
Placcatura del contatto	Sottoplaccatura Ni + placcatura Au sull'area di contatto; Stagno sulle code di saldatura SMT	Spessore oro regolabile per progetti in ambienti corrosivi

Giù il contatto 0,5 millimetri lanciano il tipo altezza di Spillo Under Lock SMT del connettore 4 di FPC di 1.0mm

Applicazioni tipiche

Elettronica di consumo: Dispositivi indossabili intelligenti, moduli mini-camera, collegamenti ausiliari per display di piccole dimensioni, dispositivi IoT portatili
Smart Home: Moduli sensore di piccole dimensioni, sotto-schede per pannelli di controllo domestici, connessioni di segnale interne per serrature intelligenti
Apparecchiature mediche ausiliarie: Interconnessione di segnale a bassa velocità per accessori medici portatili (opzione senza alogeni applicabile)
Controllo industriale: Nodo sensore compatto, cablaggio interno per schede ausiliarie di dispositivi sul campo
Elettronica accessoria per autoveicoli: Collegamenti di segnale ausiliari interni non di sicurezza (si prega di consultarci per la versione di aggiornamento di grado automobilistico)
Test e attrezzature: Interconnessione interna di banchi di prova a vita breve

Guida alla selezione e progettazione per il cliente

Prima di selezionare questo componente

Confermare la direzione del contatto: Questo è un Down-Contact. I pad conduttivi dell'FPC devono essere rivolti verso il lato PCB durante l'inserimento. Se i pad FPC sono rivolti verso l'alto, è necessaria la variante Top-Contact. Una direzione di contatto errata porta a nessuna connessione elettrica.
Controllo dello spazio meccanico:
- Spazio verticale: Riservare uno spazio ≥1,1 mm sopra il connettore dopo l'assemblaggio per evitare che l'alloggiamento prema l'attuatore a ribalta.
- Spazio anteriore-posteriore: Confermare che l'attuatore a ribalta inferiore abbia spazio sufficiente sul lato posteriore per l'azione di apertura-chiusura.
Blocco specifica FPC: È necessario utilizzare uno spessore FPC/FFC di 0,30 mm ±0,03 mm. Un FPC troppo sottile causa una ritenzione insufficiente; un FPC troppo spesso danneggerà il blocco e i contatti a molla.
Regola di declassamento elettrico: Per un funzionamento continuo a lungo termine, far passare ogni contatto ≤0,35 A; non applicare la corrente nominale completa di 0,5 A.
Impronta PCB: Utilizzare la nostra impronta di disegno 2D ufficiale; non copiare l'impronta da parti simili di altri fornitori; piccole differenze dimensionali causeranno fallimenti di saldatura.
Limitazione dell'applicazione: Questo connettore è ottimizzato per segnali single-ended a bassa-media velocità. Se si necessita di trasmissione video/dati ad alta velocità, si prega di contattare il nostro team di ingegneri per una raccomandazione di un modello aggiornato.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Suggerimenti per l'ordinazione per l'approvvigionamento

Ordine di campioni: Supporto per campioni di piccole quantità per la validazione del prototipo.
Produzione di massa: L'imballaggio predefinito è a nastro e bobina. Specificare se si necessita di imballaggio in vassoio.
Richiesta personalizzata: Inviare i requisiti per lo spessore della placcatura in oro, senza alogeni, conteggio pin alternativo.

FAQ

D1: Cosa succede se inserisco un FPC con i pad rivolti verso l'alto su questo connettore down-contact?

R1: Non verrà stabilita alcuna connessione elettrica. L'inserimento fisico è possibile, ma il circuito non può condurre. Verificare sempre l'orientamento dei pad FPC rispetto al disegno del datasheet prima della costruzione del prototipo PCB.

D2: Questo connettore può funzionare dopo due saldature a riflusso?

R2: Sì, sono consentiti un massimo di 2 cicli di riflusso senza piombo seguendo il nostro profilo di riflusso. Più di due riflussi possono deformare l'alloggiamento LCP e degradare le prestazioni dei contatti. Evitare ripetute rilavorazioni a caldo sull'unità assemblata.

D3: Il mio prodotto finale si trova in un ambiente ad alta vibrazione, l'FPC si allenterà?

R3: Il meccanismo under-lock fornisce una buona ritenzione. Per scenari di vibrazione estrema, suggeriamo di aggiungere un design di scarico della trazione meccanica sul cavo FPC nel layout della PCB, o di selezionare una versione aggiornata con maggiore forza di ritenzione.

D4: Posso usare questo connettore per USB, HDMI o segnali display ad alta velocità?

R4: Non consigliato. Questo è un connettore FPC per segnali a bassa-media velocità di uso generale senza design di terminali a impedenza controllata. Per interfacce ad alta velocità, si prega di chiedere al nostro ingegnere una serie FPC dedicata per alta velocità.

D5: L'attuatore a ribalta si è rotto dopo l'assemblaggio, quali sono le possibili cause?

R5: Cause comuni:

Inserimento di FPC sovradimensionato e chiusura forzata del blocco;
Operazione errata: premere l'attuatore con uno strumento appuntito;
Interferenza meccanica dall'alloggiamento del prodotto che stringe la parte a ribalta. Seguire la procedura di inserimento del datasheet: inserire l'FPC in modo piatto e orizzontale, quindi chiudere delicatamente il blocco a ribalta fino a sentire un chiaro suono di scatto.

D6: Offrite una sostituzione equivalente per numeri di parte Hirose / TE / Kyocera?

R6: Sì, fornire il numero di parte del concorrente e il nostro team di ingegneri verificherà le dimensioni, la direzione del contatto, il tipo di blocco e i parametri elettrici per confermare un'alternativa compatibile drop-in.

D7: Quali documenti potete fornire per la valutazione?

R7: Datasheet, disegno dimensionale 2D, modello 3D STEP, rapporto di prova RoHS-REACH, rapporto di sintesi dei test di laboratorio meccanici-elettrici.
