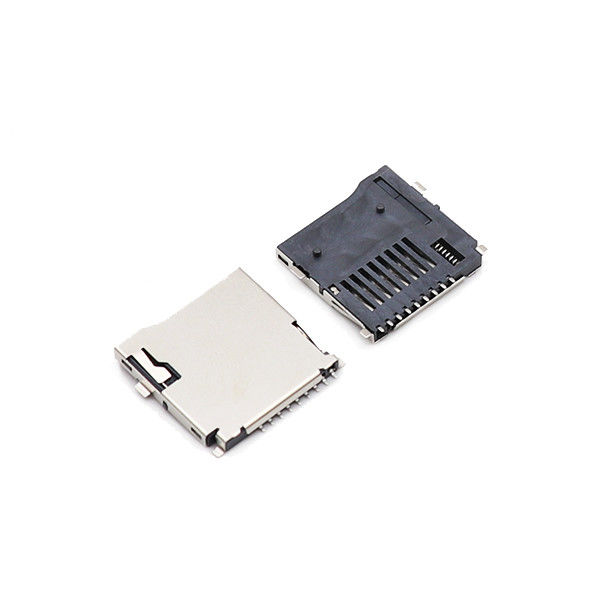

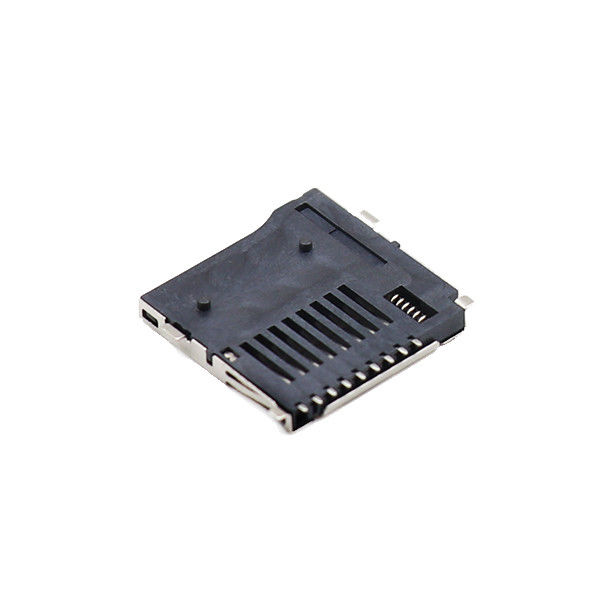

Lettore di schede Micro SD femmina T-Flash Push-Push Adattatore Connettore Scheda di Memoria
Punti salienti del prodotto
- Meccanismo di blocco a scatto SMT Push-Push, blocco e espulsione con un clic, non sono necessari strumenti aggiuntivi per l'operazione della scheda TF/microSD
- Interruttore di rilevamento scheda integrato per feedback del segnale di inserimento/rimozione scheda in tempo reale per la logica del firmware host.
- Alloggiamento LCP ad alta temperatura + contatti in bronzo fosforoso ad alta elasticità con placcatura in oro, trasmissione stabile di segnali ad alta velocità per UHS-I, compatibilità completa microSD / microSDHC / microSDXC.
- Struttura a cam ottimizzata per un feedback tattile coerente, ridotto rischio di blocco della scheda in caso di vibrazioni e ampio intervallo di temperatura.
- Impronta SMT standard, compatibile drop-in per layout PCB mainstream, si adatta direttamente alle linee di produzione automatizzate pick-and-place e reflow.
- Test di affidabilità di grado industriale superato: oltre 5.000 cicli di accoppiamento, ampio intervallo di temperatura, conformità RoHS e Low-Halogen per l'accesso al mercato globale
Specifiche
| Tipo di montaggio |
SMT |
| N. di posizioni |
9p |
| Corrente nominale |
0.5A |
| Tensione operativa |
10V AC(RMS)/DC |
| Resistenza di contatto |
20m ohm |
| Resistenza di isolamento |
100mohms min |
| Temperatura operativa |
-25°C a +85°C |
| Temperatura di stoccaggio |
-10°C a +85°C |
| Tensione nominale |
50V |
| Materiale del corpo principale |
LCP,UL94V-0 |
| Contatto |
lega di rame |
| Tensione di tenuta |
500V |
| Genere |
Femmina |
| Termine di prezzo |
FOB |
| Cicli di durata |
10.000 cicli |
| Tempo di consegna |
7-10 giorni lavorativi |
| Tipo di espulsore |
Push-push; push-pull, cerniera, tipo vassoio |
Parametri meccanici generali
| Articolo |
Specifiche |
| Tipo di prodotto |
Socket femmina T-Flash / Micro SD Push-Push (SMT) |
| Scheda compatibile |
microSD, microSDHC, microSDXC (scheda TF) |
| Modalità operativa |
Push-Push (blocco/espulsione con clic) |
| Quantità contatti |
8 contatti di segnale + 1 contatto interruttore di rilevamento scheda |
| Durata accoppiamento |
Min. 5.000 cicli inserimento-estrazione |
| Forza di inserimento |
8-15 N |
| Corsa di espulsione |
Circa 3,0 mm minimo |
| Interruttore di rilevamento scheda |
Tipo Normalmente Chiuso (NC) |
| Metodo di montaggio |
Montaggio superficiale SMT |
| Anti-mis-inserimento |
Struttura di protezione meccanica contro l'inserimento inverso |
Caratteristiche materiali ed elettriche
| Articolo |
Specifiche |
| Materiale del contatto |
Lega di bronzo fosforoso, placcata in oro sull'area di contatto |
| Materiale dell'alloggiamento |
LCP (polimero a cristalli liquidi) ad alta temperatura |
| Materiale della calotta |
Acciaio inossidabile, passivazione al nichel |
| Corrente nominale |
0,5 A per pin di contatto |
| Tensione nominale |
10 V DC |
| Resistenza di contatto iniziale |
≤ 100 mΩ |
| Resistenza di isolamento |
≥ 1000 MΩ |
| Tensione di tenuta dielettrica |
AC 500 Vrms, 1 minuto, nessuna rottura |
| Supporto segnale |
UHS-I, retrocompatibile con modalità bus SPI SD |
Linee guida ambientali e di saldatura
| Articolo |
Specifiche |
| Intervallo di temperatura operativa |
-40 °C ~ +85 °C |
| Intervallo di temperatura di stoccaggio |
-40 °C ~ +85 °C |
| Condizioni di umidità |
Max 95% RH, senza condensa |
| Resistenza alle vibrazioni |
10-55Hz, ampiezza 1,52 mm, 2 ore per asse, nessun danno meccanico / contatto intermittente |
| Profilo di saldatura a riflusso |
Temperatura di picco 260 °C ±5 °C; tempo di permanenza sopra 183 °C ≤90s; durata totale del picco ≤10s |
| Saldatura manuale |
Max 2 volte; tempo di saldatura ≤3-5 secondi a 255 °C |
| Conformità |
RoHS 2.0, REACH SVHC, Low-Halogen IEC 61249-2-21 |
Vantaggi competitivi del prodotto
- Aggiornamento affidabilità meccanismo: Percorso a cam interno ottimizzato, minore tasso di guasto di blocco bloccato o problema di mancata espulsione rispetto alle prese generiche sul mercato; feedback tattile stabile in caso di cicli di temperatura alta-bassa.
- Design SMT adatto alla produzione: Piedini di fissaggio rinforzati per ridurre il rischio di inclinazione del componente / effetto lapide durante il reflow; pad di saldatura piatti e uniformi migliorano la resa del pick-and-place per la produzione di massa
- Integrità del segnale coerente: Le linguette di contatto placcate in oro mantengono una bassa resistenza di contatto dopo migliaia di cicli, evitando guasti intermittenti di lettura-scrittura per dispositivi di registrazione dati
- Pronto per la conformità globale: Report completo sui materiali disponibile (IMDS, GADSL), supporta il progetto di certificazione del cliente in UE / Nord America
- Soluzione di fornitura flessibile: Parti standard in stock; altezza personalizzata, logica interruttore (NO/NC), modifica dell'impronta disponibile per progetti OEM
- Supporto orientato all'ingegnere: Datasheet, file STEP 3D, libreria impronte PCB, rapporto di test forniti per una rapida validazione hardware
Settori di applicazione target
- IoT industriale e controller embedded: data logger, gateway sensori, moduli edge computing, smart meter
- Apparecchiature di registrazione video: dash cam, telecamera indossabile, telecamera IP di sorveglianza, action camera
- Hardware consumer intelligente: smart speaker, terminale portatile, dispositivo medico portatile, tester portatile
- Droni e robotica: archiviazione controller di volo, archiviazione locale robot
- Smart Home e sicurezza: terminale di controllo accessi, pannello di allarme, gateway di archiviazione locale
- Dispositivi aftermarket automobilistici: DVR per veicoli, espansione di archiviazione periferica di bordo
Passaggi di elaborazione
Stampaggio / Iniezione -> ispezione pre-linea -> inserimento terminale macchina automatica -> coperchio posteriore assemblato -> test elettrico -> test di pressione -> test di planarità -> test di aspetto -> test FQC -> stoccaggio.
Principali mercati di esportazione
- Asia Australasia
- Europa orientale, Medio Oriente/Africa
- Nord America Europa occidentale
- America Centrale/Meridionale
I nostri servizi
| Termine di prezzo |
* FOB Shenzhen |
| Termini di pagamento |
* T/T, PayPal |
| Consegna |
* UPS, DHL, FEDEX, TNT
* Seleziona il modo più economico ed efficiente.
* Invia il numero di tracciamento dopo la consegna.
|
| Campioni |
* Campioni gratuiti verranno inviati su richiesta.
* Il tempo di consegna dei campioni è entro 3-5 giorni dalla conferma.
|
Imballaggio e spedizione
Porto FOB: Shenzhen
Tempo di consegna: 7 giorni lavorativi
Imballaggio: bobina in cartone
Metodo di pagamento: TT anticipato, T/T, L/C, PayPal, ecc;
Dettagli di consegna: 7-10 giorni lavorativi dopo la conferma dell'ordine.
Principali vantaggi competitivi
- Piccoli ordini accettati
- Esportazione diretta di fabbrica
- Con 20 anni di esperienza professionale nella produzione come produttore di connettori di precisione
- Campioni gratuiti disponibili
- Consegna rapida
- Prodotto ecologico
- Team di ricerca e sviluppo forte
- Personale esperto
- ISO9001, ROHS
FAQ
D: Siete una società commerciale o un produttore?
R: Siamo una fabbrica con oltre 10 anni di esperienza nel settore dei connettori.
D: Tempo di consegna?
R: Generalmente 5-7 giorni per prodotti standard entro una quantità di 10.000 pezzi.
D: Fornite campioni? Sono gratuiti o a pagamento?
R: I campioni gratuiti sono sempre disponibili per scopi di test o valutazione della qualità.
D: Quali sono i vostri termini di pagamento?
R: I termini di pagamento sono flessibili: T/T, PayPal, L/C, D/A, D/P, Western Union, , ecc. E puoi pagare su Alibaba con la tua carta di credito.
D: Un piccolo ordine inferiore a 100 pezzi è accettato?
R: Sì, vi preghiamo di contattarci; vi invieremo un link per un piccolo ordine.
