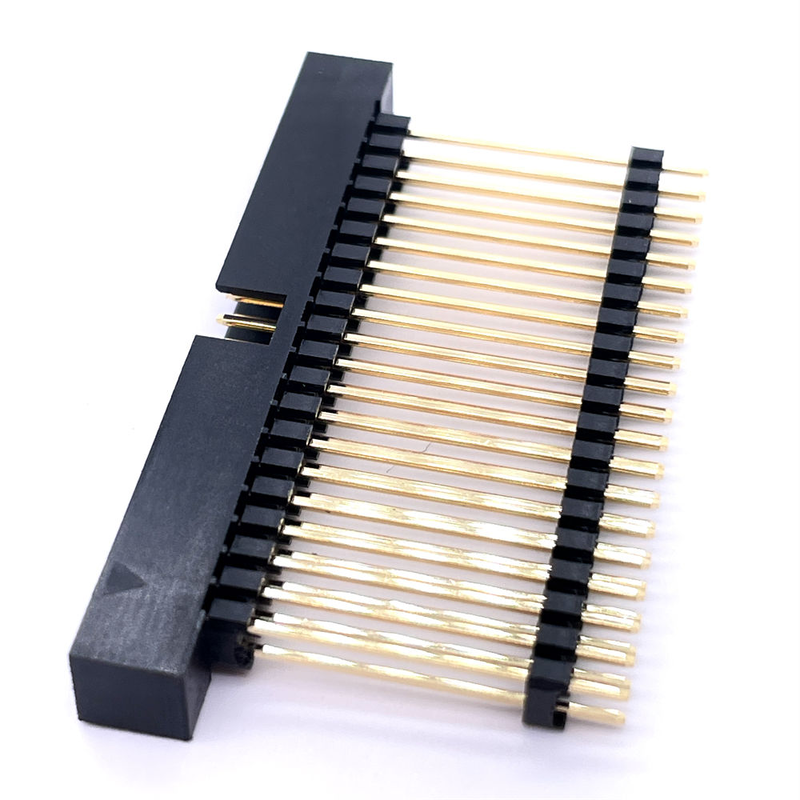

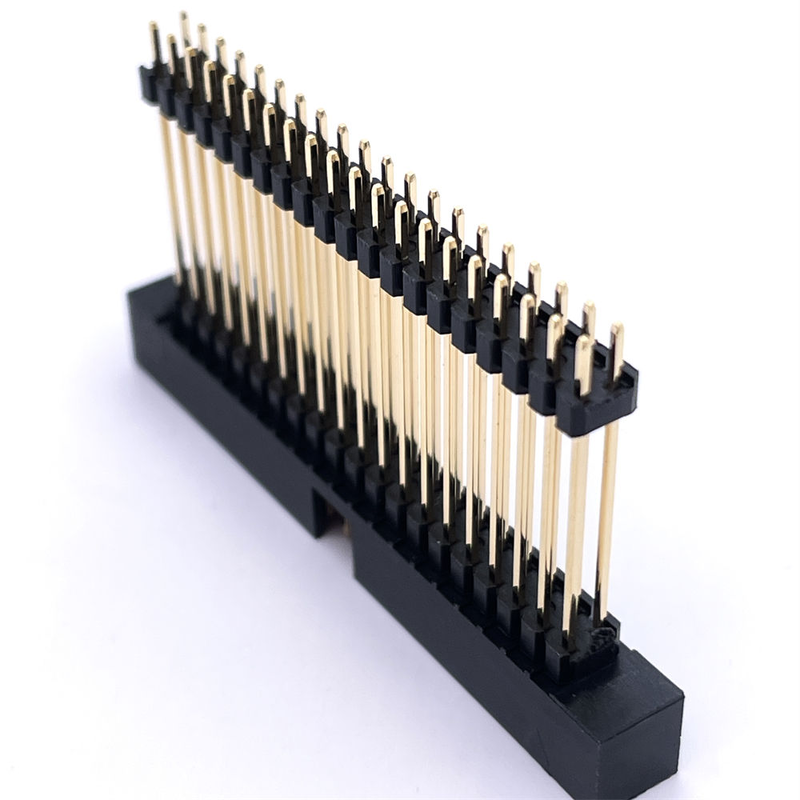

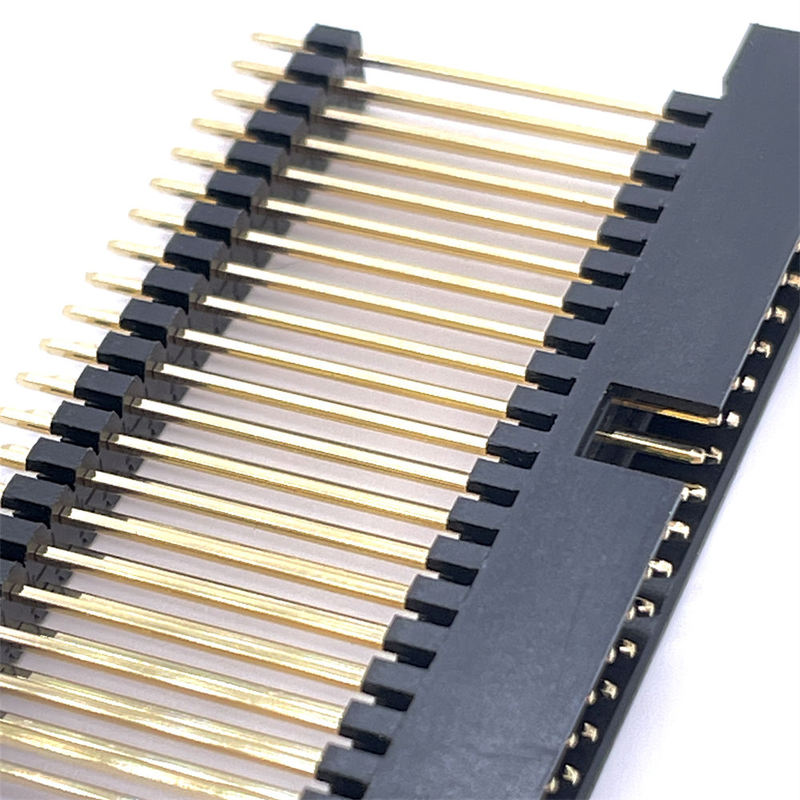

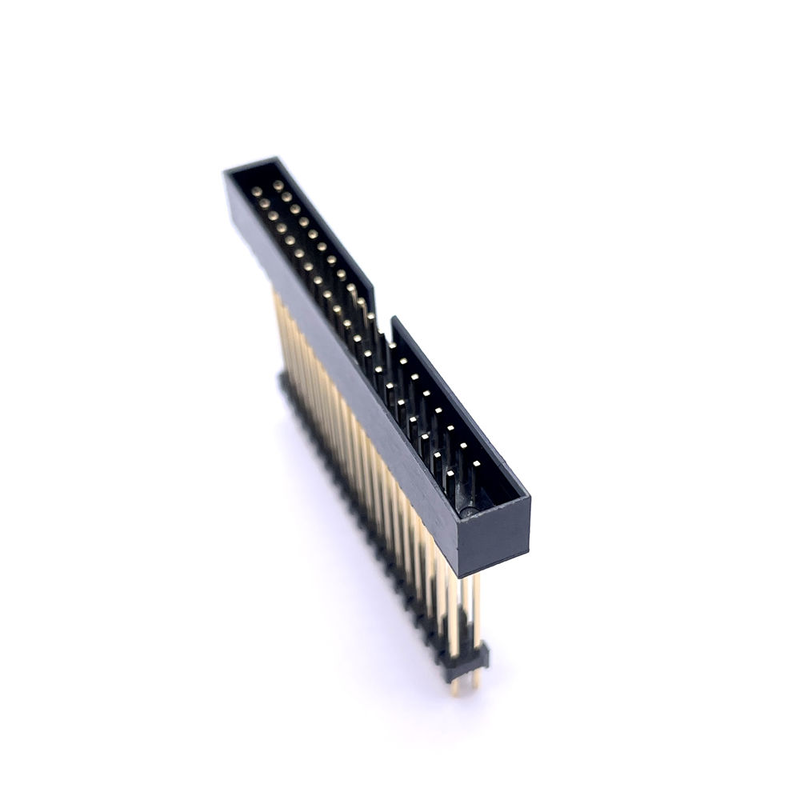

2.0mm Testa di scatola H5.65 2x20p Testa di scatola con connettore elettrico di alta qualità

Punti salienti

• Supporto per la personalizzazione multiforme: terminazione rettilinea / angolazione retta / SMT; altezza dell'isolatore in plastica personalizzata disponibile
• SMT pick-and-place cap opzionale, pienamente compatibile con la linea di montaggio automatico Tape & Reel
• 2.0 mm di passo, doppia fila 2×20P, intestazione della scatola avvolta, contatti dorati per una trasmissione del segnale stabile
• Materiale di contatto in fosforo-bronzo di alta qualità conforme alla direttiva RoHS, lunga durata del ciclo di accoppiamento
• Estensione flessibile del numero di pin: 2×2P ~ 2×40P su richiesta

Descrizione del prodotto

Riferimenti incrociati e sostituzione alternativa

Sostituzione meccanica ed elettrica diretta per la serie di intestazioni a due righe da 2,0 mm di marchi internazionali.

Nota: Verificare l'esatto pin-out, l'altezza dell'isolatore H5.65 e lo spessore del rivestimento rispetto alla scheda dati originale prima della progettazione. Funziona come alternativa per Molex / TE / JAE equivalente 2.Serie di intestazioni per scatole avvolte da 0 mm; è disponibile l'adeguamento personalizzato dell'impronta se il progetto richiede piccole modifiche.

Caratteristica del prodotto

1. L'alloggiamento di tipo scatola avvolto impedisce l'accoppiamento improprio, protegge gli spilli da danni fisici durante l'assemblaggio
2. I contatti fosforo-bronzo mantengono una forza stabile della molla sotto vibrazioni e fluttuazioni di temperatura
3. L'area di contatto placcata in oro riduce la resistenza al contatto e previene l'ossidazione per un'affidabilità a lungo termine
4. Opzioni multiple di terminazione (diritta/angolo retto / SMT) adattate a diversi requisiti di layout del PCB
5. Cappuccio opzionale per il montaggio automatico ad alta velocità SMT
6. Altezza dell'isolatore personalizzata, numero di pin e spessore del rivestimento per le esigenze specifiche del progetto

Vantaggio del prodotto

• Fornitura diretta di fabbrica, consistenza dimensionale stabile; controllo QC interno al 100% prima della spedizione
• Supporta l'imballaggio a nastro e bobina, alimentando direttamente la macchina di pick-and-place SMT senza manovrazione manuale secondaria
• Personalizzazione rapida per requisiti di altezza / numero di pin / rivestimento non standard
• Alternativa conveniente rispetto ai pezzi di marca importati senza compromettere le prestazioni elettro-meccaniche
• Compatibile con la RoHS, adatto a progetti industriali, medici e di consumo

Applicazione

• Pannelli di controllo industriali e moduli di sistemi incorporati
• Apparecchiature di comunicazione, interfacce di trasmissione del segnale
• Interconnessioni interne dei dispositivi medici
• Strumentazione e apparecchiature di misura
• Prodotti elettronici di consumo, connessioni PCB per unità di alimentazione
• PCBA per apparecchiature di automazione di collegamento di segnale

Metodo di imballaggio

1. Tubo (confezionamento del tubo): tubo antistatico, per prototipi, piccoli lotti e assemblaggio manuale; non adatto alle macchine SMT automatiche
2. Nastro e bobina: Nastro e bobina di trasporto standard EIA‐481, con tappo di selezione opzionale. Pronto per il carico diretto su apparecchiature di selezione automatiche SMT per la produzione in serie.

Indicare il tipo di imballaggio richiesto al momento dell'ordine.

Tempo di consegna

• Esemplari: 3 giorni lavorativi
• Ordini di produzione di massa: 1-3 settimane (a seconda della complessità della personalizzazione e delle scorte di materiali)

Certificazione di fabbrica e servizio personalizzato

• Certificazioni: UL94V-0, RoHS, REACH
• Politica dei campioni: campioni gratuiti disponibili, produzione rapida di campioni
• MOQ: MOQ basso per gli articoli standard; parti personalizzate soggette a requisiti di attrezzatura
• Servizio personalizzato: regolazione del numero di pin, modifica dell'altezza dell'isolatore, modifica del tipo di terminale, regolazione dello spessore del rivestimento, esigenze speciali di imballaggio.

Guida alla selezione dei clienti

1. Confermare le dimensioni critiche: passo 2,0 mm, altezza del corpo H5,65 mm, fila doppia 2×20P prima della progettazione
2. Selezionare il tipo di terminazione: THT dritto / angolo retto / SMT in base al vostro stack-up PCB
3. Confirmare le specifiche di rivestimento: spessore del rivestimento in oro per scenari ad alta affidabilità; rivestimento in stagno per progetti di consumo sensibili ai costi
4. Selezione del confezionamento: scegliere Tape & Reel se la tua linea di produzione utilizza un pick-and-place automatizzato SMT; selezionare Tube per il prototipo di laboratorio e l'assemblaggio manuale
5. Verifica della parte di accoppiamento: controllo doppio dell'impronta del connettore di accoppiamento e dell'installazione meccanica prima dell'ordine di massa.

Scarica il disegno 2D/3D e la scheda dati su richiesta per la tua libreria PCB.

Domande frequenti

D: Qual è il vostro MOQ?

R: Il nostro MOQ di solito è di 1000 pcs, ma accettiamo piccole quantità di ordine per il test.

D: Posso visitare la vostra fabbrica?

A: Benvenuti a visitare la nostra fabbrica, e vi mostreremo il nostro processo di produzione professionale. Speriamo di poter avere una cooperazione a lungo termine con voi.

D: Qual è il tempo di campionamento?

R: 7 giorni per i campioni e 15-20 giorni per la produzione di massa.

D: Come posso ispezionare le mie merci?

R: È possibile ispezionare visitando la fabbrica, o chiedere a terzi di ispezionare, o per ispezione con foto.

D: Quanto costa spedire al mio paese?

R: La spedizione sarà quotata dalla compagnia di spedizione in base al peso lordo e alla CBM.

D: Come faccio a sapere se spedite il mio ordine?

R: Il numero di tracciamento ((DHL, UPS, FedEx, TNT, EMS, ecc.), la bolletta di trasporto aereo o B / L via mare ti verrà inviato non appena le tue merci vengono spedite.

D: Posso realizzare prodotti personalizzati?

 R: Certo, basta mandarci il disegno o il campione.
