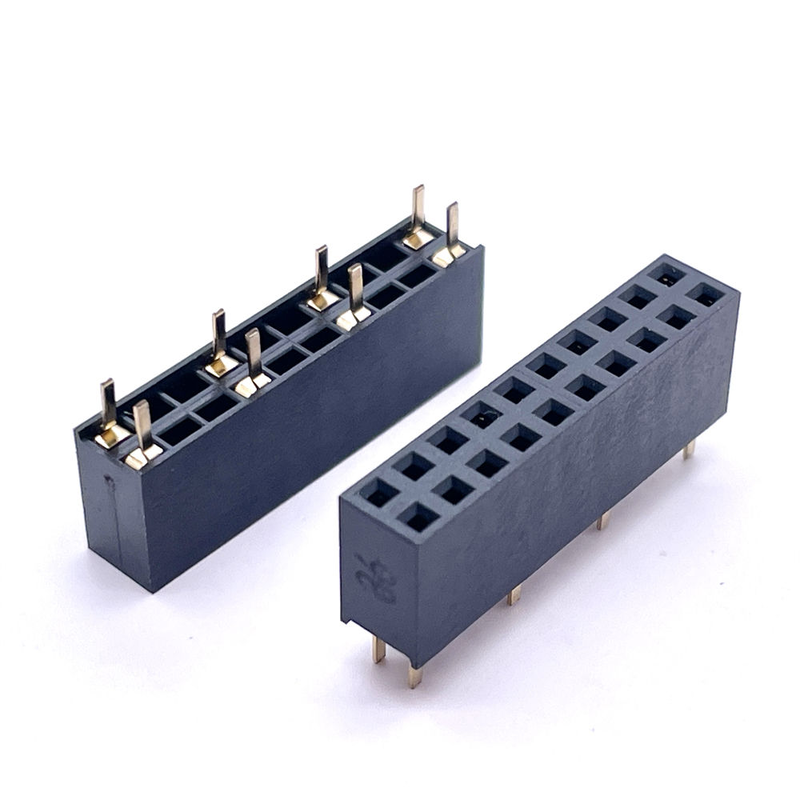

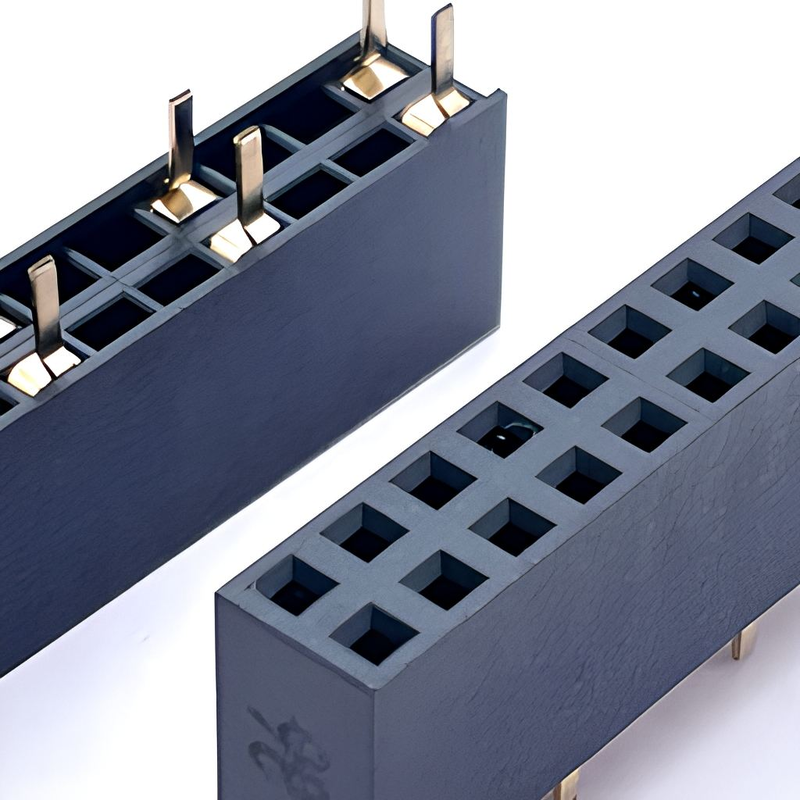

2.54mm Pitch Female Header con connettore femminile a forma di O

Punti salienti

1. Opzioni di montaggio multiple disponibili: tipo rettilineo/angolo rettilineo/SMT
2. Altezza plastica dell'isolatore personalizzabile e configurazione di blocco a pin vuoto
3. Versione SMT dotata di tappo di raccolta a vuoto per l'assemblaggio automatico SMT
4. Supporta l' imballaggio a nastro e bobina / tubo per le linee di produzione SMT ad alto volume
5. Fila singola / doppia, 2-40 posizioni personalizzabili; design rotondo femminile a forma di O
6. Materiale isolante conforme a RoHS e REACH, UL94V-0

Descrizione del prodotto

Performance meccanica

Ambiente e saldatura

Compatibilità e riferimenti incrociati

Questa testata femminile a pin vuoto a forma di O funge da alternativa funzionale per le serie internazionali tradizionali, compatibile con l'impronta di testa maschile standard da 2,54 mm.

Nota: Verificare sempre le dimensioni meccaniche, i requisiti di rivestimento e l'impronta del PCB prima della sostituzione del BOM.

• Referenza di impronta compatibile: Molex KK‐254, JAE / JST serie di intestazioni a passo da 2,54 mm
• 11 modifica su misura disponibile se è necessaria una sostituzione esatta di pin-to-pin.

Caratteristiche del prodotto

1. Cavità femminile rotonda a forma di O: contatto stabile, bassa resistenza al contatto, prestazioni anti-vibrazioni
2. Funzione di blocco a pin vuoto: salta i circuiti non utilizzati per l'ottimizzazione del layout del PCB del cliente
3. Variante meccanica flessibile: dritta, angolo retto, SMT, altezza dell'isolatore personalizzata
4. Disegno del tappo di raccolta a vuoto SMT: compatibile con la macchina di posizionamento SMT completamente automatica
5. Opzioni di rivestimento multiple: stagno per progetti a basso costo; oro per dispositivi di alta affidabilità e lunga durata
6. Conteggio flessibile delle posizioni in riga singola / fila doppia, supporta la personalizzazione del numero di pin non standard

Vantaggio del prodotto

• ODM/OEM diretto in fabbrica: regolare l'altezza della plastica, la posizione del perno vuoto, la lunghezza del terminale secondo il tuo disegno
• Imballaggio pronto per la produzione: nastro e bobina per l'assemblaggio automatico; tubo per il prototipo e il piccolo lotto
• Stretta coerenza batch-to-batch, test elettrici e meccanici interni di gamma completa
• Alternativa conveniente rispetto ai marchi importati senza compromettere l'affidabilità
• Rapido processo di campionamento per la convalida tecnica; capacità di produzione in serie stabile
• Supporto tecnico: suggerimento di impronte, verifica delle coppie di accoppiamento, guida all'assemblaggio

Applicazione

• Dischi di controllo industriali e moduli periferici PLC
• Hardware IoT, moduli sensori, apparecchiature gateway
• Elettronica di consumo, interconnessione della scheda madre domestica intelligente
• Collegamento interno da bordo a bordo del dispositivo medico
• Attrezzature di prova e misura, strumenti di laboratorio
• Robotica, apparecchiature di automazione cablaggio interno
• Unità di controllo ausiliaria a nuova energia

Metodo di imballaggio

1. Nastro e bobina: per la versione SMT con tappo a vuoto. alimentazione diretta alla macchina automatica di pick-and-place, adatta per la produzione in serie di grandi volumi.
2. Tubo (imballaggio del tubo): per i campioni THT a rettilineo/angolo retto e per gli ordini di piccoli lotti, inserimento manuale o montaggio semiautomatico.

Indicare i requisiti di imballaggio al momento dell'ordine.

Tempo di consegna

• Esemplari: 3 giorni lavorativi per gli articoli standard
• Ordine di produzione a granel: 1-3 settimane (dipende dal numero di pin, dal tipo di rivestimento e imballaggio; le parti modificate su misura richiedono tempo supplementare)

Certificazione di fabbrica e servizio personalizzato

• Certificazioni: RoHS, REACH, UL-94V-0
• Politica di campionamento:Supporto campioni gratuiti / consegna rapida di campioniper la valutazione tecnica
• MOQ: MOQ basso per le parti standard; MOQ per la struttura su misura in caso di valutazione del progetto
• Scopo personalizzato: altezza dell'isolatore, posizione dello spin vuoto, lunghezza dello spin, spessore del rivestimento, forma di montaggio, soluzione di imballaggio speciale
• Servizio: fornire disegni, file 2D/3D, rapporto di prova per la revisione del progetto

Guida alla selezione degli ingegneri (consigli per gli ingegneri)

1. Confermare il tipo di montaggio: THT-Right / Right-angle / SMT; l'ordine SMT deve specificare il requisito del tappo di raccolta a vuoto
2. Definire il numero di righe e il numero di posizioni; contrassegnare la posizione esatta di blocco del perno vuoto
3. Confirmare l'altezza dell'isolatore, la lunghezza della coda terminale per lo spessore del PCB
4. Selezionare il rivestimento: stagno per uso generale; oro per applicazioni ad alta vibrazione, lunga durata di vita o in ambienti difficili
5. Indicare l'imballaggio: nastro e bobina per la linea automatica SMT; tubo per il montaggio manuale
6. Inviaci il tuo disegno o il tuo campione per un controllo incrociato se è necessario sostituire un numero di parte estero esistente
