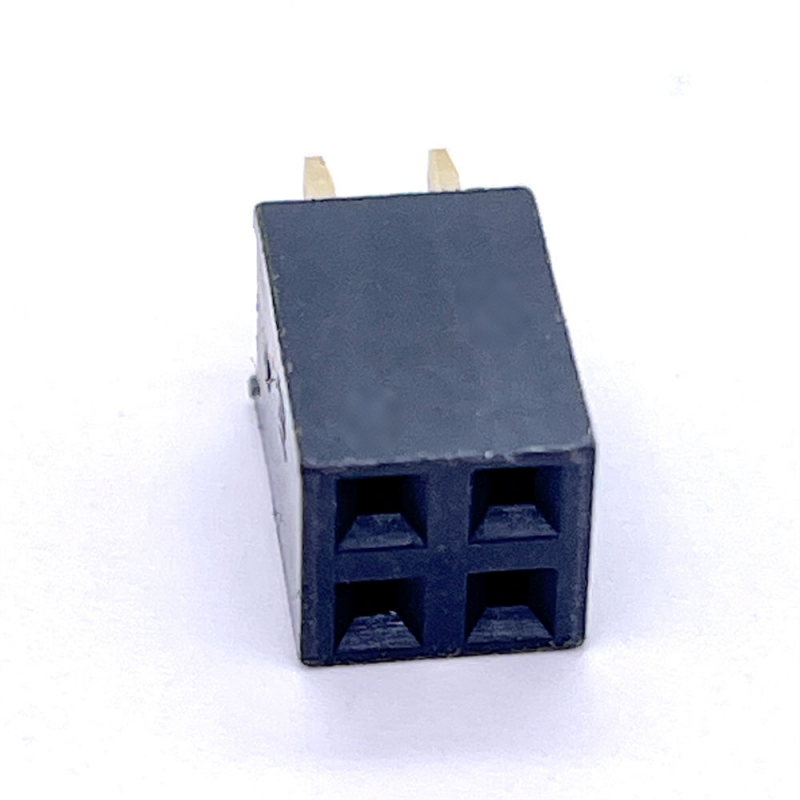

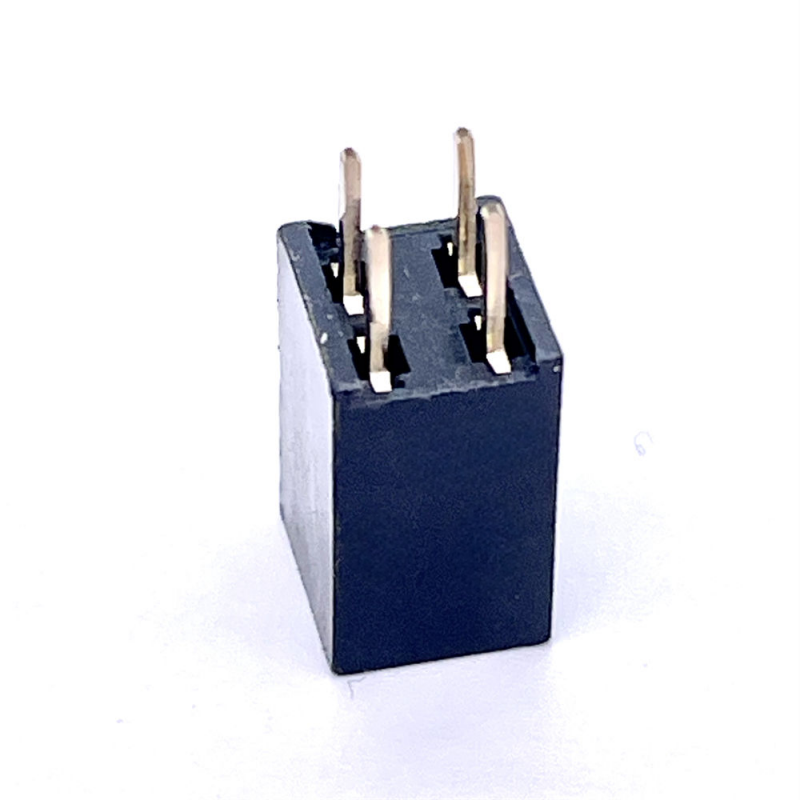

Connettore di testa femminile rettilineo a doppia fila di tipo Y, di 2,54 mm, per materiale in ottone PCB

Punti salienti

1. Ricche opzioni personalizzate: terminazione rettilinea / rettangolare / SMT; altezza plastica dell'isolatore personalizzata disponibile
2. Cappuccio a vuoto opzionale per il montaggio automatico SMT
3. Supporta l'imballaggio a nastro e bobina per la linea di produzione SMT ad alta velocità
4. Connessione in ottone di tipo Y per un contatto elettrico stabile a due punti
5. RoHS & REACH, spessori di rivestimento multipli configurabili
6. Rapido turn-over dei campioni, supporto gratuito per la convalida tecnica dei campioni



Descrizione del prodotto

Performance meccanica

Ambiente e saldatura

Compatibilità e riferimenti incrociati

Meccanicamente e elettricamente compatibili come sostituti delle serie internazionali tradizionali:

• Sostituire Molex, JAE, Amphenol-ICC standard 2.54mm doppia fila femminile impronta di testa

Nota: Verificare l'esatta altezza del pin-out, dell'isolatore e dello spessore della placcatura prima della sostituzione del BOM; possiamo regolare la dimensione per corrispondere al numero di parte di destinazione.

Caratteristiche del prodotto

1. Il terminale in ottone a forma di Y fornisce un contatto a due punti, anti allentamento sotto vibrazione
2. Forme di terminazione multiple: rettilineo/angolo rettilineo/SMT, fonte unica per i diversi layout dei vostri PCB
3. L'altezza dell'isolatore personalizzato risolve la limitazione del rilievo di impilamento della tavola
4. Il tappo a vuoto opzionale consente di scegliere e posizionare direttamente la macchina SMT
5. UL94V-0 plastica ignifugia, stabile per gli ambienti industriali e dei consumatori
6. Costi e requisiti anti-corrosione dei bilanci di placcatura configurabile (oro/tin)

Vantaggio del prodotto

🔹 Nessun costo secondario dello stampo per la maggior parte delle varianti di altezza e numero di pin, NRE inferiore per i progetti di ingegneria a piccoli lotti
🔹 Opzioni di doppio imballaggio a nastro e bobina/tubo, pronte per la vostra catena di montaggio automatizzata senza costi aggiuntivi di ri-imballaggio
🔹 Controllo di qualità interno rigoroso: resistenza al contatto, tensione resistente, prova con spruzzo di sale effettuata per lotto
🔹 Brevi tempi di consegna per le parti standard; ODM flessibile per le versioni speciali di pin-missing/locating-peg
🔹 Fornitura diretta in fabbrica, consegna stabile contro lunghi tempi di consegna dei canali di marchi esteri

Applicazione

• Scheda madre incorporata, scheda di sviluppo, interfaccia GPIO
• Moduli di controllo industriali, trasmissione del segnale dei sensori
• Elettronica di consumo, hardware per la casa intelligente
• Apparecchiature di comunicazione, connessione interna PCB-PCB
• collegamento di segnale ausiliario per dispositivi medici (non ad alta tensione)
• Progetti di prototipo di automazione e produzione in serie

Metodo di imballaggio

1. Imballaggio del tubo: tubo in PVC standard, per assemblaggio manuale/campionamento di prototipi; non adatto per il montaggio automatico SMT
2. Nastro e bobina: nastro portante in rilievo + nastro di copertura sul rullo, direttamente compatibile con la macchina di pick-and-place SMT, per la produzione in serie di grandi volumi.

Indicare i requisiti di imballaggio al momento dell'ordine; per la versione SMT a bobina è necessario un tappo a vuoto.

Tempo di consegna

• Campioni:3 giorni lavorativiper le voci standard
• Ordine di produzione a granel:1-3 settimane(dipende dal numero di perni, dal tipo di rivestimento e imballaggio; le parti modificate su misura richiedono tempo supplementare)

Certificazione di fabbrica e servizio personalizzato

• Certificazioni: ISO9001, RoHS, REACH
• Politica dei campioni: supporto per campioni gratuiti / produzione rapida di campioni (il cliente sopporta i costi di trasporto)
• MOQ: parti standard MOQ basso; caso di stampo personalizzato soggetto a valutazione dello stampo
• Disponibile su misura: numero di pin, altezza dell'isolatore, stile di terminazione, spessore del rivestimento, punto di localizzazione, pin mancante, tappo sottovuoto, modalità di imballaggio
• Servizio: foglio dati, disegno 2D, file 3D STEP può essere fornito per il vostro edificio della biblioteca PCB

Guida alla selezione degli ingegneri (consigli per gli ingegneri)

1. Conferma di passo: fissato a 2,54 mm per questa serie
2. Confirmare il numero di pin: 2×02P ~ 2×40P
3. Tipo di montaggio:
   • Stretta a foratura: elevata resistenza meccanica, per saldatura a onde
   • Angolo retto: connessione orizzontale da tavola a tavola di 90°
   • SMT: processo di riflusso, bisogno di tappo vuoto + imballaggio a nastro e bobina
4. Altezza dell'isolatore: selezionare l'altezza standard o inviare il requisito di altezza personalizzato
5. Rivestimento: oro per le vibrazioni / ambienti difficili; stagno per progetti generali a basso costo
6. Imballaggio: tubo per laboratorio/prototipo; nastro e bobina per la produzione automatica SMT
7. In caso di riferimento incrociato a un numero di marchio internazionale, inviare il foglio originale per la nostra verifica prima dell'ordine.
