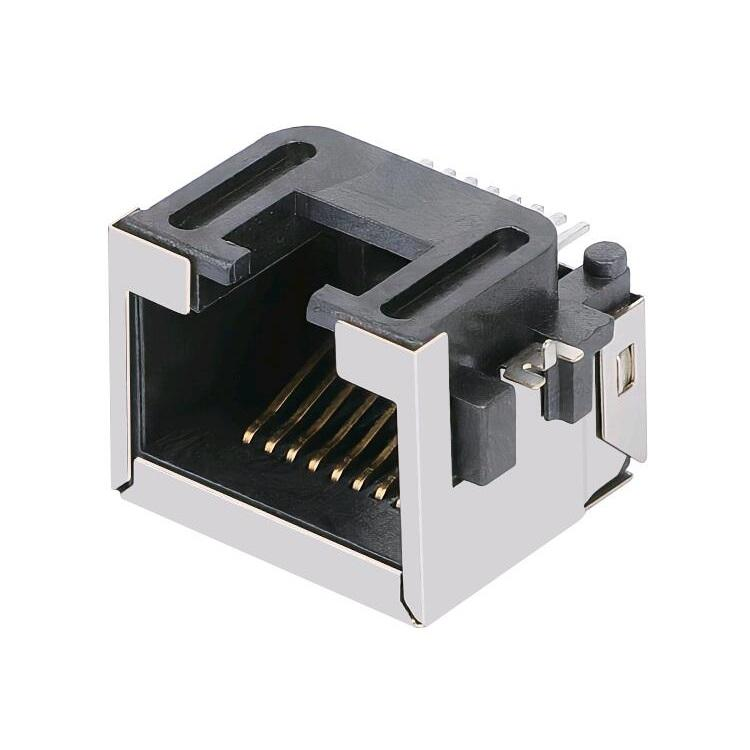

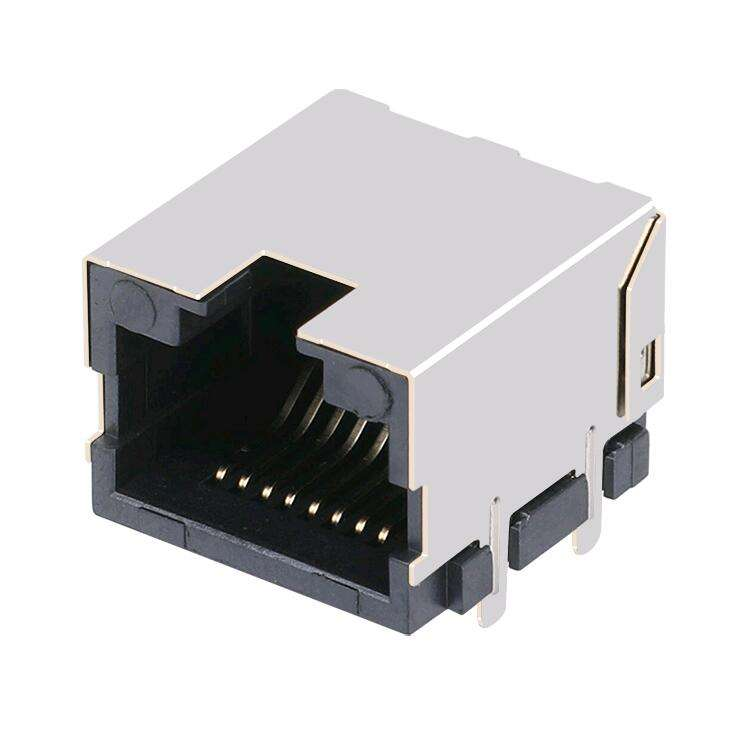

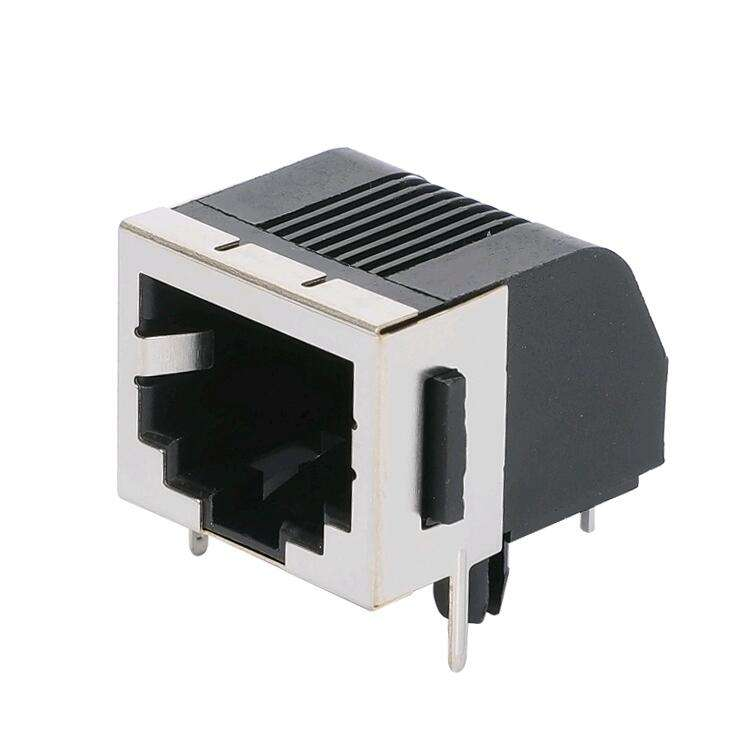

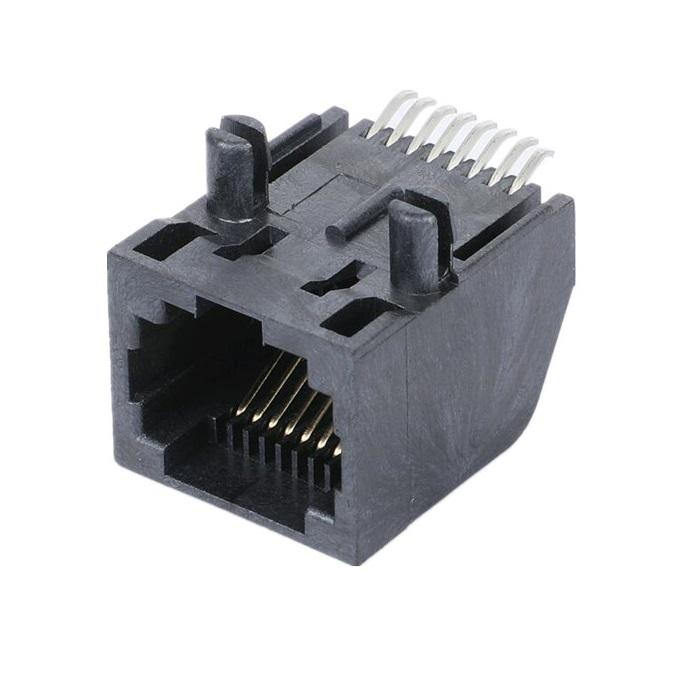

Connettore telefonico ad angolo retto non schermato 8P8C SMD Jack modulare RJ45
Descrizione
| Articolo |
Parametro |
| Tipo di connettore |
Jack modulare RJ45 (femmina) |
| Configurazione porta |
1 porta, 1x1 |
| Posizioni / Contatti |
8P8C, completamente carico |
| Stile di montaggio |
SMD / Tecnologia a montaggio superficiale |
| Orientamento PCB |
Ad angolo retto (90°, ingresso laterale) |
| Schermatura |
Non schermato (senza guscio metallico) |
| Categoria di prestazioni |
Cat-3 (voce e segnale a bassa velocità) |
| Direzione del fermo |
Fermo standard verso il basso |
| LED di stato |
Nessuno |
| Materiale dei contatti |
Bronzo fosforoso |
| Placcatura dei contatti |
Area di accoppiamento: oro su nichel; coda di saldatura: stagno |
| Perni di posizionamento |
Sì (per allineamento SMT) |
| Materiale dell'alloggiamento |
Termoplastico ad alta temperatura, UL94V-0 |
| Corrente nominale massima |
1,5 A |
| Tensione nominale massima |
150 V CA |
| Resistenza di contatto |
≤ 20 mΩ |
| Resistenza di isolamento |
≥ 500 MΩ |
| Durata (cicli di accoppiamento) |
Minimo 750 cicli |
| Temperatura operativa |
-40 °C ~ +85 °C |
| Conformità |
RoHS, REACH |
| Imballaggio |
Imballaggio sfuso in vassoio |
Senza alloggiamento metallico schermato, questo connettore riduce il costo totale della distinta base mantenendo l'interoperabilità standard RJ45. I perni di posizionamento integrati prevengono lo spostamento durante la saldatura a riflusso SMT, risolvendo i comuni rischi di deviazione del posizionamento del jack SMD sulle linee di produzione di massa. Nessun indicatore LED; l'ingombro compatto e a basso profilo massimizza il prezioso spazio sul PCB per layout di schede densamente compattati.
Caratteristiche principali e elementi distintivi
- Layout SMD ad angolo retto con ingresso laterale.
- Costruzione non schermata.
- Contatti 8P8C completamente caricati.
- Perni di posizionamento SMT.
- Alloggiamento termoplastico ad alta temperatura UL94V-0.
- Contatti in bronzo fosforoso con placcatura selettiva oro-nichel.
- Nessun LED / Nessun guscio metallico: Semplifica il routing del PCB, risparmia spazio sulla scheda, riduce il numero di componenti
- Conforme a RoHS e REACH: Soddisfa i requisiti ambientali globali per l'elettronica per prodotti orientati all'esportazione
Scenari applicativi tipici
Progettato per progetti in cui è richiesta la connessione vocale Cat-3 o di segnale a bassa velocità, l'ambiente EMI è mite e l'efficienza dei costi più la producibilità di massa SMT sono prioritarie:
- Apparecchiature di comunicazione vocale, schede terminali telefoniche
- Moduli di controllo industriale, schede di interfaccia seriale
- Dispositivi intelligenti domestici e commerciali, unità di controllo accessi
- Terminali POS, hardware periferico per ufficio
- Interfacce ausiliarie di test e misurazione
- Dispositivi IoT ottimizzati per i costi con requisito di porta fisica RJ45
