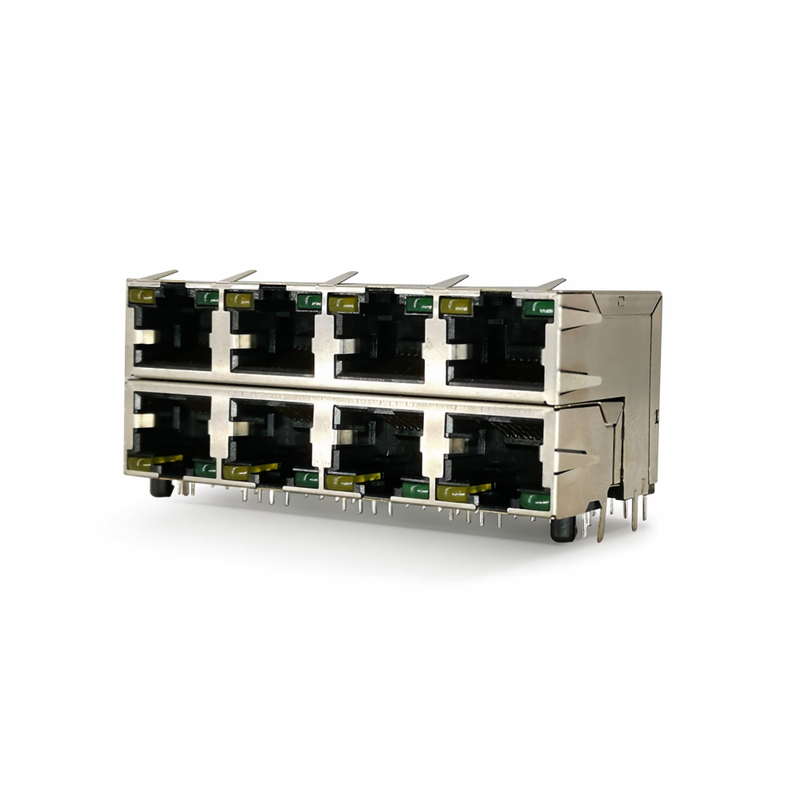

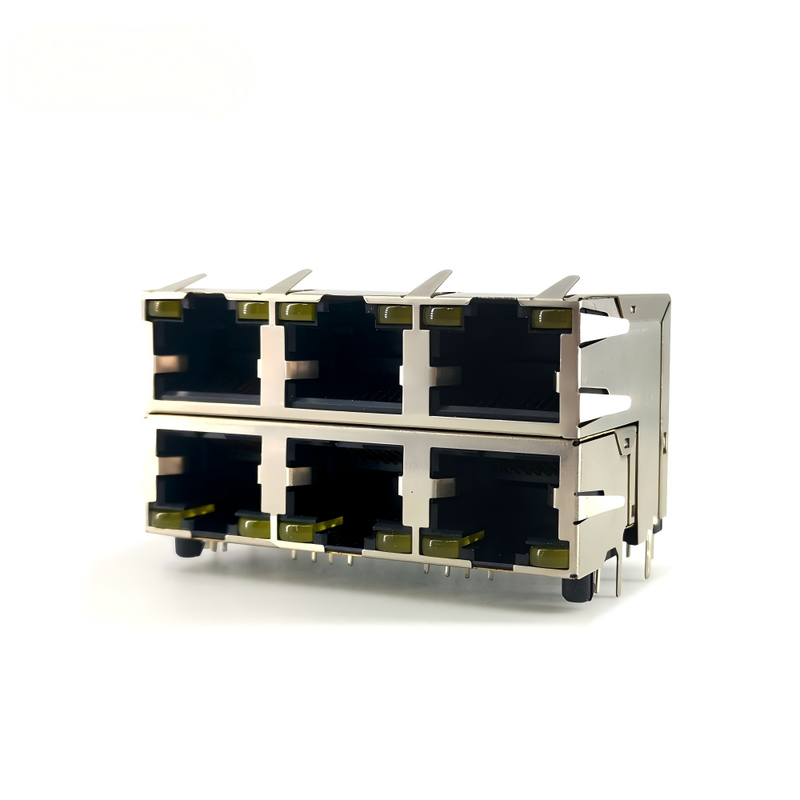

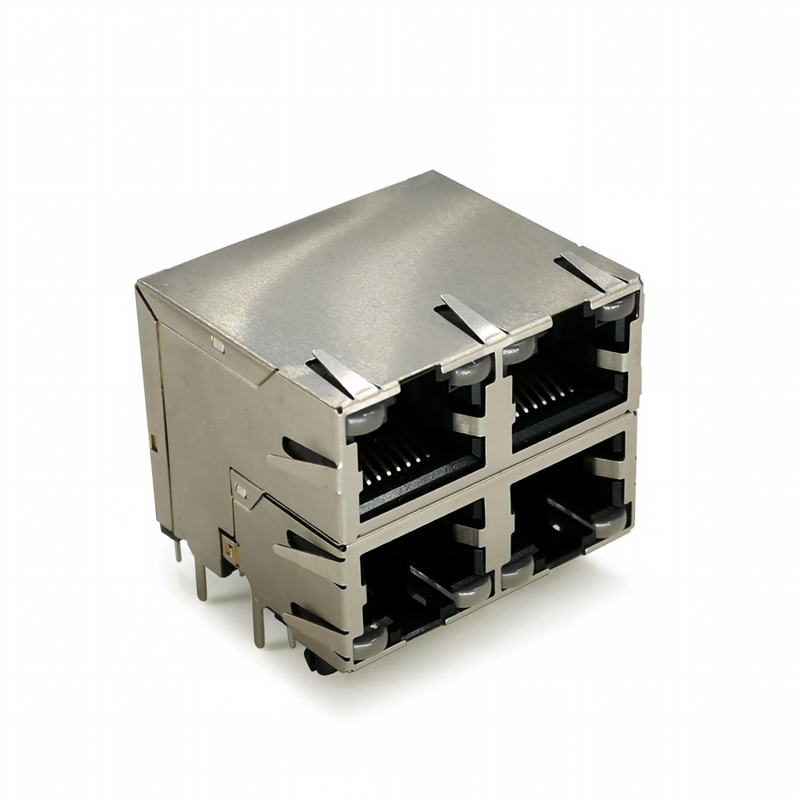

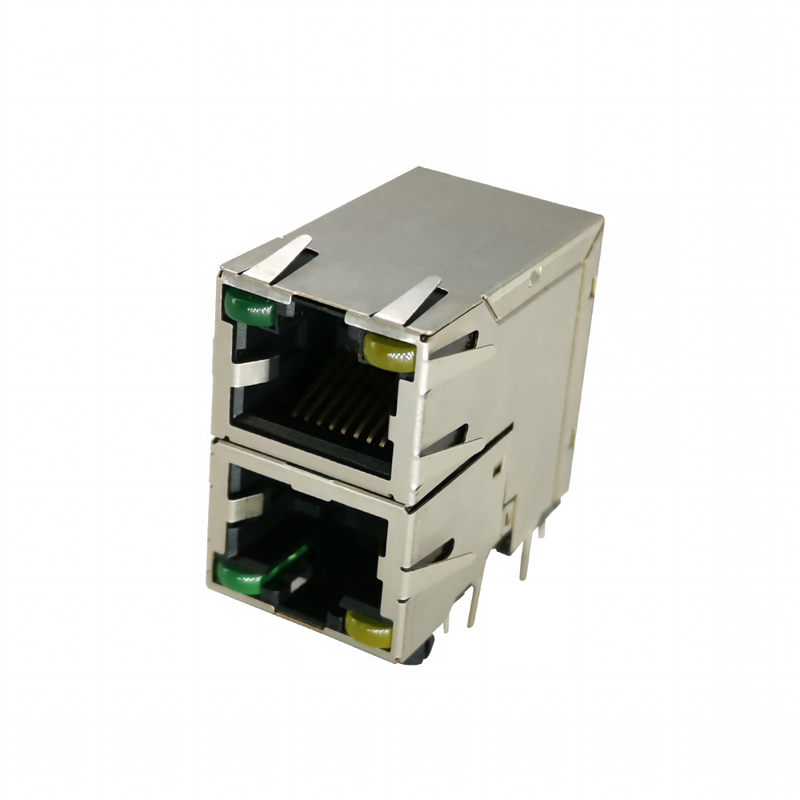

Jack modulare a doppio strato 2×8 (16-Port) RJ45 con doppio LED, scudo metallico e contatti fosforo-bronzo ¢ connettore a foro femminile PCB 8P8C impilato per switch / router / NIC Gigabit
Descrizione del prodotto
|
Parametro
|
Specificità
|
|
Tipo di connettore
|
Jack modulare 8P8C (RJ45), femmina
|
|
Configurazione
|
2×8 impilati (doppio strato), 16 porte- Sì.
|
|
Posizioni / carico
|
8 posizioni, 8 contatti per porto
|
|
Montaggio
|
Perforazione, angolo retto (entrata laterale 90°)
|
|
Pinta (pini TH)
|
2.54 mm riga × 1,27 mm col (modello PCB standard RJ45)
|
|
Materiale per le abitazioni
|
PBT / PA46 / PA66 riempito di vetro, nero, UL 94 V-0
|
|
Materiale dello scudo
|
Rame (lega di rame) 0,200,25 mm, placcata in Ni o Sn
|
|
Materiale di contatto
|
Fosforo in bronzo Ø0,45·0,46 mm rotondo / 0,35 mm piatto
|
|
Contatto di rivestimento
|
Oro selettivo all'accoppiamento (flash ¥50 μ"), stagno sulla coda
|
|
LED
|
Per porta 2× (ad esempio Green Link + Yellow ACT); colori opzionali
|
|
IME
|
Conchiglia blindata + dita di molla superiore/laterale + schede di terra per PCB
|
|
Classificazione attuale
|
1.5 A per contatto
|
|
Valore nominale della tensione
|
125 VAC RMS
|
|
Resistenza al contatto
|
≤ 30 mΩ
|
|
Resistenza all'isolamento
|
≥ 500 MΩ @ 500 VDC
|
|
Resistenza dielettrica
|
1000 VAC RMS, 60 s
|
|
Forza di accoppiamento
|
≤ 2,2 kgf (8 prese a contatto)
|
|
Ritenzione (piattaforma di raccolta)
|
≥ 7,7 kgf
|
|
Durabilità
|
750 cicli (min)
|
|
Classificazione dei gatti
|
Cat5 / Cat5e / Cat6 (versione non integrata con materiale magnetico)
|
|
Sostegno PoE
|
Sì (IEEE 802.3af/at/bt, se accoppiato a una presa magnetica esterna o a una presa PoE)
|
|
Temperature operative.
|
-40 °C a +85 °C (opzione industriale -20~+70)
|
|
Conformità
|
FCC parte 68, IEC 60603, RoHS 2.0, REACH
|
|
Arbitro incrociato.
|
TE 6368296-1 / 6116317-6; Connray 59BSE-2×8; Wayconn MJIB-88280XX; Pranelectronics JP-28-LED
|
|
Dimensioni (ref)
|
L 28,2 × W 115,07 × H 25,30 mm (classe Wayconn)
|
|
MOQ / Tempo di consegna
|
500 pezzi / campione di 5°7°, massa 3°4°
|
Il jack modulare a doppio strato 2×8 RJ45 integra sedici porte femminili 8P8C in un unico assemblaggio a gang: alloggiamento PBT nero UL94 V-0, guscio di protezione in ottone con dita EMI,contatti per fori a angolo retto fosforo-bronzo, e una serie di tubi di luce a doppio LED per porta (Link + Activity). Si tratta di un jack non magnetico (discreto) RJ45 che non include un trasformatore integrato;lo abbinate con magnetismo discreto o un front-end PoE PHY, che è esattamente come TE 6368296-1 / Connray 59BSE / Wayconn MJIB-88280XX sono specificati.
Il fattore di forma impilato 2×8 è il blocco di facciata di base per gli switch Gigabit a 16 porte e 48 porte (3×2×8),Risparmio di lunghezza della tavola rispetto al ganging lineare 1 × 8 e mantenimento del pick-and-place su un singolo componente.
Applicazione
Commutatori Ethernet️ 16-port Gigabit access switch (1× 2×8), 48-port ToR (3× 2×8 + 4× SFP+)
Router/gateway16 porte LAN SMB router, xDSL/cavo CPE
Carta NIC / PCIe di rete¢ NIC di monitoraggio 1G quad/16 porte
Interruttore DIN-rail industriale – 16-port unmanaged switch for factory floor (wide-temp build)
PoE midspan/injector panel ¢ accoppiato a magneti PoE discreti, 802.3at/bt
ATM/POS/vending – multi-port wired backhaul
Analisatore di prova e misurazione/protocollo – 16-port tap chassis
Hub Ethernet medico / di laboratorio¢ jack discreto blindato evita la saturazione magnetica in analogici sensibili
Prodotto di rete: NIC, Hub, SWITCH, Router, Bridge, Work,
Stazione: PC/Sistema, Stampa, Server, NB, Modem I-CABLE, Applicazione XDSL, SET-TOP-BOX.
Il nostro vantaggio.
1. Produttore di connettori professionali, una varietà di stili tra cui scegliere; siamo vendita diretta di fabbrica, non solo garanzia di qualità ma anche conveniente.
2Possiamo fornire campioni gratuiti per voi per testare, e poi acquistare se opportuno.
3. Se il prodotto non è quello che si desidera, si prega di contattarci direttamente e fornire le specifiche del prodotto di cui si ha bisogno.
4Lavoratoio di produzione su larga scala, consegna veloce, consegna immediata dal luogo, non c'è bisogno di preoccuparsi della consegna.
5Servizio post-vendita uno a uno, per favore sentitevi liberi di contattarci se avete domande.
Opzioni di personalizzazione
LED: nessuna / 1-LED / 2-LED (GY/GG/RG/RY)
Finitura dello scudo: Ni / Sn / Cu
D'oro di contatto: Flash / 3μ" / 15μ" / 30μ" / 50μ"
Coda: saldatura TH 3,05 mm / 2,54 mm / press-fit
Magnetics: None (discreto) / con integrato 10/100 mag / Gigabit MagJack (PoE+)
Alloggiamento: PBT nero (default) / PA46 / PA9T / colore personalizzato
Terreno: solo schede di terra PCB / + guarnizione EMI del pannello
Processo personalizzato
Raccolta dei requisiti → 2. Valutazione tecnica e quotazione → 3. Revisione e conferma del disegno 3D → 4. Stampo / attrezzatura e prototipo → 5. Prova di campione (SI / EMI / LED) e approvazione → 6. Produzione in serie → 7.QC finale e spedizione
Domande frequenti
D: Lei è una società commerciale o una fabbrica?
R: Siamo una fabbrica con 15 anni di esperienza nella produzione di connettori; quasi tutti i nostri prodotti sono realizzati da noi stessi.
D: Quando posso ottenere un preventivo?
R: Dopo aver confermato i prodotti di cui hai bisogno, ti offriremo un preventivo.
D: Accettate la personalizzazione?
A: Sì, possiamo accettare la personalizzazione finché è all'interno del nostro ambito di attività, ma è necessario fornirci la quantità richiesta.
