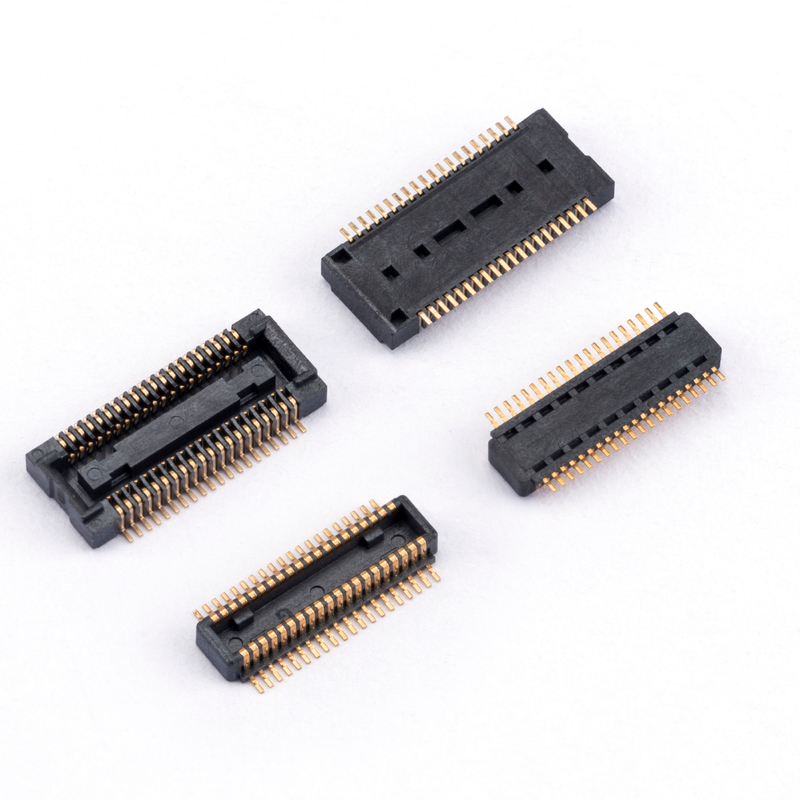

0.4mm doppia fila verticale SMT impermeabile maschio-femmina PCB board-to-board connettore placcato oro
Descrizione del prodotto
| Articolo |
Specificità |
| Tipo di prodotto |
Connettore da scheda a scheda / connettore BTB |
| Stile del connettore |
Uomo e femmina in coppia |
| Pistola |
0.4 mm |
| Numero di righe |
Due file |
| Tipo di montaggio |
SMT (Surface Mount Technology) |
| Direzione di montaggio |
Verticale / 180° |
| Materiale di contatto |
Legatura di rame / fosforo bronzo |
| Contatto di rivestimento |
Placcata in oro |
| Materiale isolante |
LCP (polimero a cristalli liquidi) |
| Colore dell' isolante |
Nero |
| Altezza del connettore |
Personalizzato in base alle esigenze dell'applicazione |
| Posizioni di contatto |
Disponibile numero di pin |
| Temperatura di funzionamento |
Tipico da -40°C a +85°C (a seconda del modello) |
| Tensione nominale |
Fino a 30V/60V (a seconda del modello) |
| Corrente nominale |
Fino a 0,3 A/contatto (disegno tipico con tono sottile) |
| Resistenza al contatto |
Approx. ≤ 90mΩ (a seconda del modello) |
| Resistenza all'isolamento |
≥ 50 MΩ |
| Resistenza alla tensione |
Intervallo di corrente alternata 100-150V (dipendente dal modello) |
| Durabilità |
30-50 cicli di accoppiamento (a seconda del modello) |
| Imballaggio |
Nastro e bobina per l'assemblaggio SMT |
Il connettore board-to-board è il prodotto più potente di tutti i prodotti di connettori.automazione industrialeAttualmente, la distanza principale tra i connettori board-to-board è di 0,4 mm, 0,5 mm, 0,8 mm, 1,00 m, 1,00 m.27 mm e così via.
Caratteristica
1. Connessione PCB verticale a risparmio di spazio
Il design verticale SMT board-to-board consente di collegare due PCB in una configurazione impilata, rendendolo adatto a prodotti in cui lo spazio dei PCB è limitato.
Applicazioni tipiche:
- Sistemi integrati compatti
- Controller industriali
- Dispositivi intelligenti
- Apparecchiature elettroniche portatili
2. Opzioni di altezza di impilamento flessibili
Il connettore supporta più altezze di accoppiamento:
4.0mm / 4.5mm / 5.0mm / 5.5mm / 6.0mm / 6.5mm / 7.0mm / 7.5mm / 8.0mm / 8.5mm
Ciò consente agli ingegneri di selezionare una spaziatura PCB adeguata in base alla struttura dell'involucro e ai requisiti di layout dei componenti interni.
3Compatibilità di fabbricazione SMT
La progettazione del terminale SMT supporta processi di montaggio automatizzato della superficie, contribuendo a semplificare l'assemblaggio dei PCB e migliorare l'efficienza della produzione.
I comuni connettori SMT BTB utilizzano opzioni di confezionamento a nastro e bobina per le apparecchiature di posizionamento automatizzate.
Termine di pagamento e consegna
1Tempo di consegna: 3-15 giorni lavorativi dopo la conferma dell'ordine e il ricevimento del pagamento.
2Termini commerciali: FOB Shenzhen o EXW.
3Termine di pagamento: 100% T/T in anticipo prima della produzione.
4Modalità di pagamento: T/T, PayPal, Western Union o altri metodi.
5. campioni: campioni sono disponibili per verificare la qualità e la specifica, ed è gratuito per 1-30 pcs.
6. imballaggio: all'interno: sacchetto in PE, vassoio, tubo, scatola, nastro e bobina. all'esterno: cartone da esportazione
7Metodo di spedizione: UPS, DHL, FEDEX, EMS e trasporto aereo e marittimo.
Guida tecnica di selezione
0.4mm Pitch Board a Board Connector
Consigliato per:
- Elettronica di consumo ultra-sottile
- Dispositivi portatili
- Moduli di visualizzazione compatta
- Prodotti elettronici indossabili
Vantaggi:
- Densità di contatto superiore
- Riduzione dell'area occupata dai PCB
- Adatti a disegni miniaturizzati
0.5mm Pitch BTB Connector
Consigliato per:
- Moduli di controllo industriali
- Attrezzature di comunicazione
- Dispositivi di calcolo incorporati
- Prodotti elettronici intelligenti
Vantaggi:
- Equilibrio tra dimensioni e resistenza meccanica
- Opzioni di conteggio dei pin flessibili
- Adatti per la connessione generale a PCB ad alta densità
0.8mm Pitch Board Connector
Consigliato per:
- Elettronica industriale
- Moduli per autoveicoli
- Servitori e apparecchiature di calcolo
- Applicazioni con esigenze meccaniche elevate
Vantaggi:
- Struttura di accoppiamento più robusta
- Adatti a progetti con un maggior numero di pin
- Assemblaggio più semplice rispetto ai connettori a passo ultrafine
Applicazioni
Elettronica industriale
- Dischi di controllo industriali
- Attrezzature di automazione
- Controller incorporati
- Strumenti di misura
Equipaggiamento di comunicazione
- Dispositivi di rete
- Moduli di comunicazione
- Unità di elaborazione del segnale
Elettronica di consumo
- Termini intelligenti
- Dispositivi elettronici portatili
- Moduli di visualizzazione
- Sistemi incorporati
IA e hardware correlato all'informatica
Le applicazioni potenziali includono:
- Dispositivi di elaborazione AI edge
- Controller IA incorporati
- Hardware terminale intelligente
- Moduli di calcolo compatti
Vantaggi
Progettazione compatta di 0,8 mm di passo per un layout PCB a risparmio di spazio
La struttura a passo di 0,5 mm consente di integrare più contatti di segnale in un'area PCB limitata rispetto ai connettori convenzionali a passo più grande.
Questo lo rende adatto per:
- Controllatori industriali compatti
- Sistemi informatici incorporati
- Moduli di comunicazione
- Dispositivi elettronici intelligenti
I connettori BTB a passo sottile sono comunemente selezionati per applicazioni che richiedono dimensioni ridotte dei PCB e una maggiore densità di componenti.
Connessione modulare PCB-PCB affidabile
Il design di accoppiamento maschio/femmina consente il collegamento diretto tra due PCB, supportando architetture elettroniche modulari.
I vantaggi tipici del progetto includono:
- Riduzione dei requisiti di cablaggio
- Assemblaggio interno semplificato
- Miglioramento dell'utilizzo dello spazio
- Integrazione dei moduli più agevole
SMT compatibile per la produzione automatizzata
La struttura di terminazione SMT consente la compatibilità con le moderne linee di assemblaggio PCB, compresi i processi di posizionamento automatizzato e di saldatura a reflow.
Questo aiuta i produttori a ottimizzare:
- Efficienza della produzione
- Consistenza dell'assemblaggio
- Flusso di lavoro per la produzione di PCB
Domande frequenti
D: Avete un catalogo? Potete mandarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, potete contattarci online o inviare un'email per ottenere il catalogo.
D: Non riesco a trovare il prodotto nel tuo catalogo.Logue, puoi farmi questo prodotto?
R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Basta farci sapere quale prodotto hai bisogno e quanti ne vuoi. Se non lo abbiamo, possiamo anche progettare e fare un nuovo stampo per produrlo.Per la vostra informazioneLa produzione di uno stampo normale richiederà circa 35-45 giorni.
D: Potete fornire un campione?
R: Sì, forniamo 5-10 pezzi di campioni gratuiti per il test.
D: Che mi dici del tempo di consegna?
R: Le merci in magazzino vengono consegnate entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni
D: Come spedisco il mio ordine?
R: Per i piccoli pacchi, inviateli via Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio porta a porta. Per i grandi pacchi, possiamo inviarli via aerea o via mare. Usiamo cartoni standard per l'esportazione.Saremo responsabili di eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
A: Accettiamo T/T (transferimento bancario), Western Union e PayPal. Si prega di essere sicuri che possiamo ricevere lo stesso importo della fattura. E si può pagare il denaro in RMB. Nessun problema.
7. D: Che ne dici del controllo della qualità della tua azienda
A: Soddisfare rigorosamente ISO9001, IQC, OQC, IPQC, QA occupano il 10% del nostro dipartimento Qualità.
D: Mi serve la lista dei prezzi di tutti i vostri prodotti.
R: Non abbiamo una lista dei prezzi di tutti i nostri prodotti.e i prezzi cambiano sempre a causa del costo del materiale e della quantitàE potete darci un elenco di tutti gli articoli di cui avete bisogno; ne confermeremo attentamente uno per uno e vi daremo una specifica e un listino prezzi
D: Puoi realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo fatto un sacco di personalizzato
Per quanto riguarda l'imballaggio personalizzato, non c'è alcun problema per noi mettere il vostro logo o altre informazioni sull'imballaggio.Devo solo sottolineare che causerà dei costi aggiuntivi.
D: Quali certificati possiede?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
