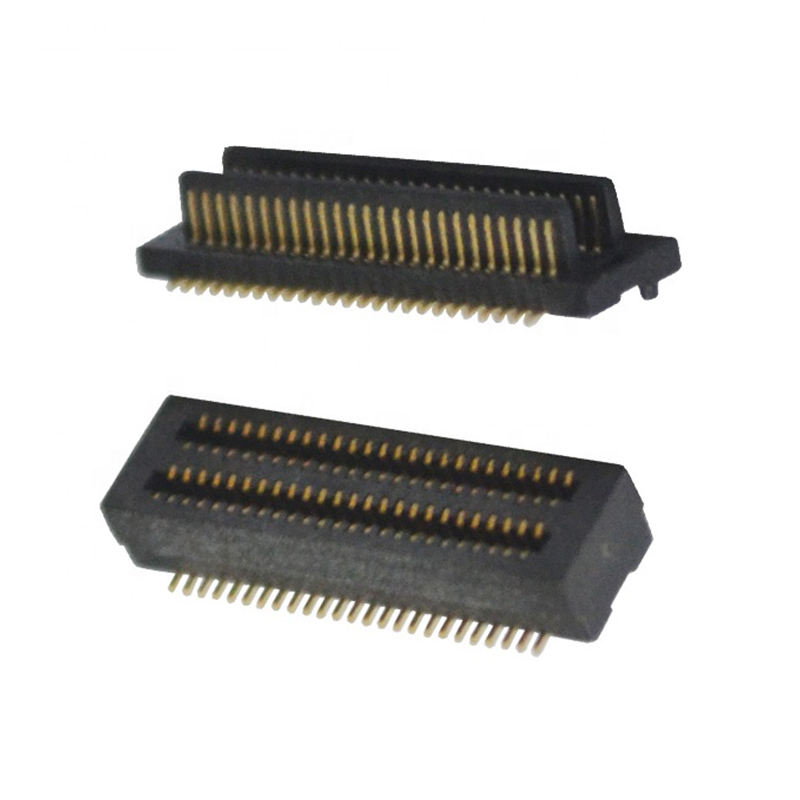

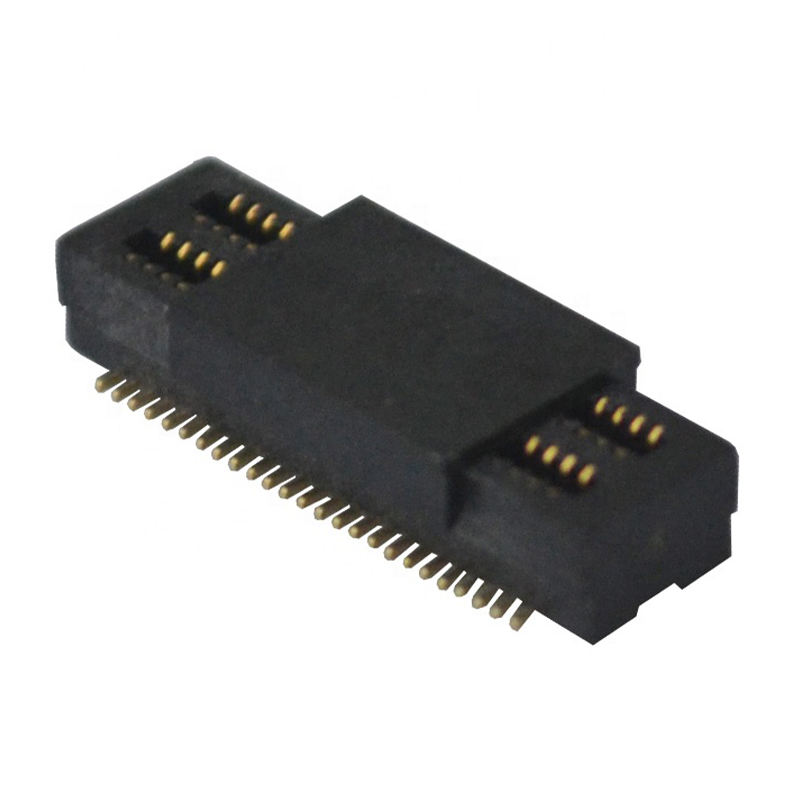

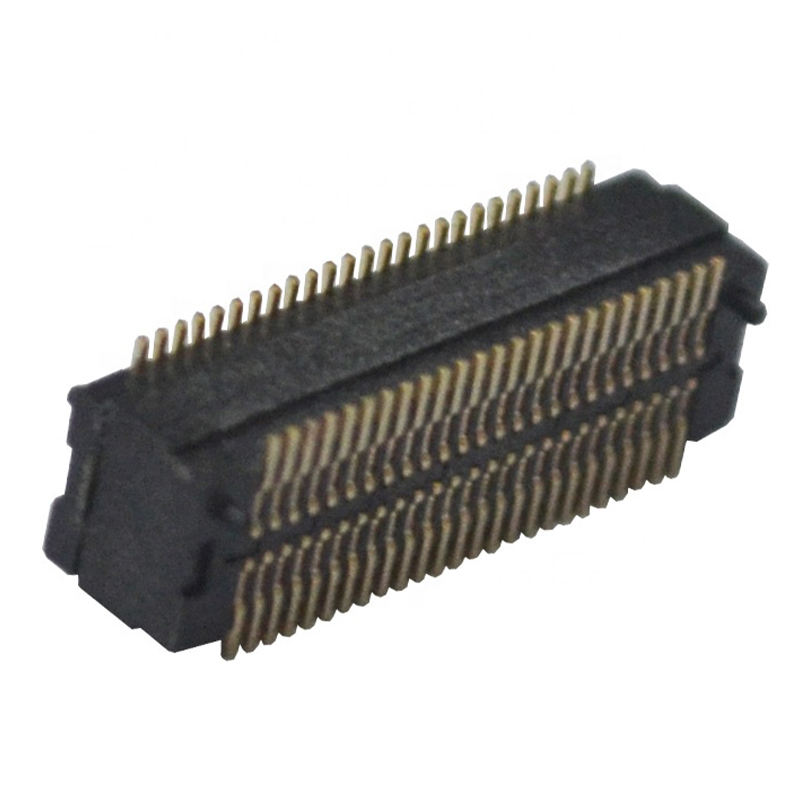

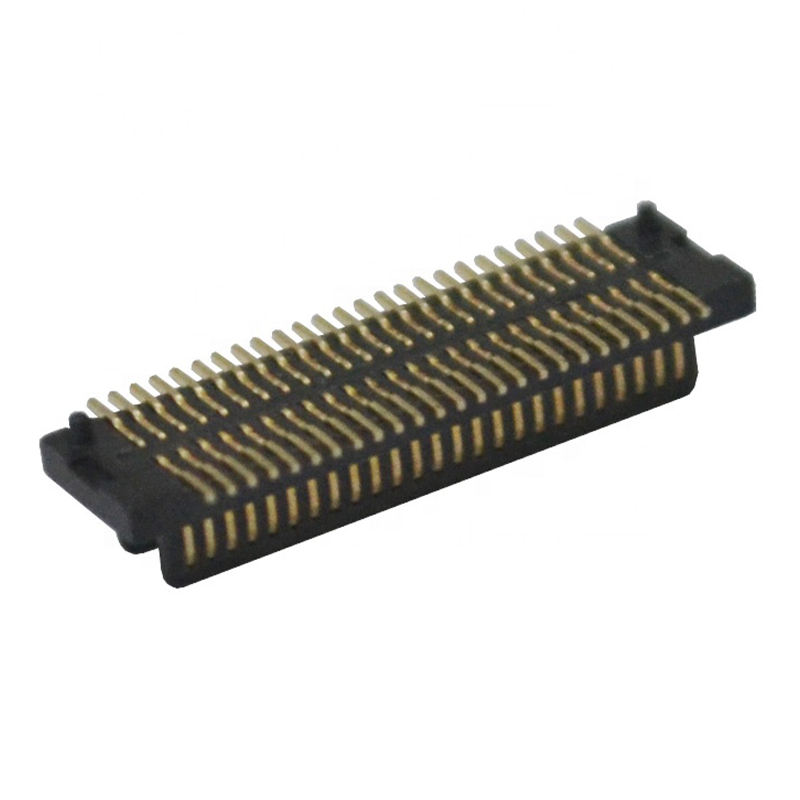

Connettore Board-to-Board Maschio/Femmina BTB SMT da 0,5 mm, 50P
Descrizione del prodotto
|
1. MATERIALE:
|
|
|
1-1.GUSCIO:
|
OTTONE
|
|
1-2.ALLOGGIAMENTO:
|
lcp+30%G.F. UL94 V-0 NERO
|
|
1-3.TERMINALE:
|
Bronzo fosforoso
|
|
2. SPECIFICA PLACCATURA
|
|
|
2-1.TERMINALE:
|
PLACCATO ORO/3U"/6U"/15U"/30U"
|
|
2-2.GUSCIO:
|
PLACCATO NICHEL
|
|
3. PRESTAZIONI MECCANICHE
|
|
|
3-1.FORZA DI INSERIMENTO:
|
5N~20N.
|
|
3-2.FORZA DI RITIRO:
|
INIZIALE 8N~20N, DOPO 1000 CICLI DI ACCOPPIAMENTO 6N~20N.
|
|
3-3.DURATA:
|
750 Cicli MIN.
|
|
4. PRESTAZIONI ELETTRICHE
|
|
|
4-1.CORRENTE NOMINALE:
|
1,5A.
|
|
4-2.RESISTENZA DI CONTATTO:
|
30 milliohm Max
|
|
4-3.RESISTENZA DI ISOLAMENTO:
|
500 MΩ MIN @ 500 V DC.
|
|
4-4.TENSIONE DI TENUTA DIELETTRICA:
|
100V/AC.
|
|
5. INTERVALLO DI TEMPERATURA OPERATIVA:
|
-40℃ a +85℃
|
|
6.CONFORME ROHS O CONFORME HALOGEN-FREE.
|
|
Il connettore board-to-board è il prodotto di connettori più potente tra tutti i prodotti di connettori. È utilizzato principalmente nei sistemi di alimentazione, reti di comunicazione, produzione finanziaria, ascensori, automazione industriale, apparecchiature mediche, apparecchiature per ufficio, elettrodomestici, ecc. Produzione militare e altri settori. Attualmente, le principali distanze dei connettori board-to-board sono 0,4 mm, 0,5 mm, 0,8 mm, 1,00 m, 1,27 mm e così via.
Caratteristiche
- Design a passo fine da 0,5 mm per layout PCB ad alta densità
- 50 posizioni (50P) che supportano l'interconnessione multi-segnale
- Struttura di accoppiamento maschio e femmina per flessibili design di impilamento schede
- Tipo di montaggio SMT compatibile con processi di assemblaggio automatizzati
- Design compatto per applicazioni elettroniche con spazio limitato
- Adatto per architetture PCB modulari
- Disponibile con diverse altezze di accoppiamento in base ai requisiti dell'applicazione
Termini di pagamento e consegna
1. Tempo di consegna: 3-15 giorni lavorativi dopo la conferma dell'ordine e il ricevimento del pagamento.
2. Termini commerciali: FOB Shenzhen o EXW.
3. Termini di pagamento: 100% T/T in anticipo prima della produzione.
4. Modalità di pagamento: T/T, PayPal, Western Union o altri metodi.
5. Campioni: I campioni sono disponibili per verificare la qualità e le specifiche, ed è gratuito per 1-30 pezzi.
6. Imballaggio: Interno: sacchetto PE, vassoio, tubo, scatola, nastro+bobina. Esterno: cartone da esportazione
7. Metodo di spedizione: UPS, DHL, FEDEX, EMS e trasporto aereo e trasporto marittimo.
Applicazioni
Elettronica Industriale
- Schede di controllo industriale
- Apparecchiature di automazione
- Controller embedded
- Strumenti di misurazione
Apparecchiature di comunicazione
- Dispositivi di rete
- Moduli di comunicazione
- Unità di elaborazione del segnale
Elettronica di consumo
- Terminali intelligenti
- Dispositivi elettronici portatili
- Moduli display
- Sistemi embedded
Hardware correlato all'IA e al calcolo
Le potenziali applicazioni includono:
- Dispositivi di edge computing AI
- Controller AI embedded
- Hardware di terminali intelligenti
- Moduli di calcolo compatti
Vantaggio
Design compatto a passo 0,5 mm per layout PCB salvaspazio
La struttura a passo 0,5 mm consente di integrare più contatti di segnale in un'area PCB limitata rispetto ai connettori convenzionali a passo più grande.
Ciò lo rende adatto per:
- Controller industriali compatti
- Sistemi di calcolo embedded
- Moduli di comunicazione
- Dispositivi elettronici intelligenti
I connettori BTB a passo fine sono comunemente selezionati per applicazioni che richiedono dimensioni ridotte del PCB e maggiore densità di componenti.
Connessione modulare PCB-a-PCB affidabile
Il design di accoppiamento maschio/femmina consente la connessione diretta tra due PCB, supportando architetture elettroniche modulari.
I benefici tipici del design includono:
- Requisiti di cablaggio ridotti
- Assemblaggio interno semplificato
- Migliore utilizzo dello spazio
- Integrazione moduli più facile
Compatibile SMT per produzione automatizzata
La struttura di terminazione SMT consente la compatibilità con le moderne linee di assemblaggio PCB, inclusi processi di posizionamento automatizzato e saldatura a riflusso.
Ciò aiuta i produttori a ottimizzare:
- Efficienza di produzione
- Coerenza di assemblaggio
- Flusso di lavoro di produzione PCB
