Dettagli:
|
| Passo: | passo di 2.54mm | Deposito per contatto: | Oro/latta sopra Ni |
|---|---|---|---|
| Tipo: | Maschio | Valutazione corrente: | 3A |
| Colore: | Nero | Fila: | singola/doppia fila |
| Evidenziare: | Connettore dell'intestazione protetto espulsore,2x30 ha protetto il connettore dell'intestazione,intestazione del perno cilindrico di 2.54mm |
||

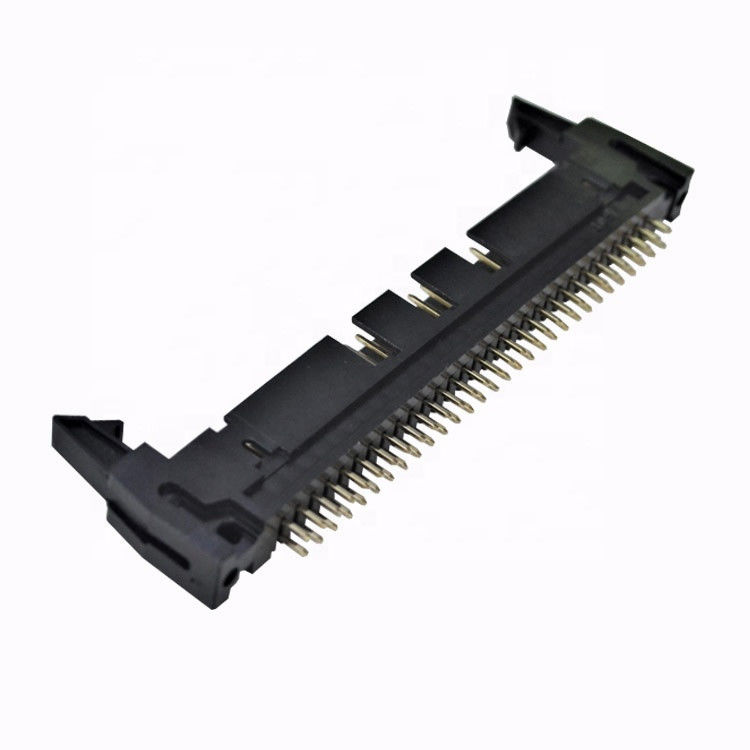

tipo diritto del connettore 2*30P dell'intestazione dell'espulsore protetto 2.54mm con il fermo
Descrizione
| Passo | 2.54mm | |||||
| Descrizione | connettore IDC tipo dell'intestazione dell'espulsore di 2.54mm | |||||
| Dimensione standard | PA | PB | W | Lunghezza | ||
| Dimensione su ordinazione | ||||||
| Modi di Spillo | 06~64P | |||||
| Placcatura alternativa | G/F | Latta | Sel. Oro/latta | |||
| VADA | SN | S0 | ||||
| Modo d'imballaggio | Imballaggio di Tape&Reel della scatola di plastica del vassoio di /Tube/ della borsa del PE. | |||||
| MOQ | 500PCS | |||||
| Termine di consegna | 1-2weeks dopo confermano l'ordine | |||||
| Specifiche di ingegneria | Corrente nominale: 3.0AMP | |||||
| Resistenza di contatto: 20mΩ massimo | ||||||
| Resista alla tensione: 1000V AC/DC | ||||||
| Resistenza di isolamento: Min 1000MΩ | ||||||
| Temperatura di operazione: -40°c a +105°c | ||||||
| Materiale del contatto: Bronzo fosforoso | ||||||
| Deposito per contatto: Au sopra Ni | ||||||
| Materiale di isolante: Poliestere (UL94V-0) | ||||||
| Norma: PBT | ||||||
| Max.Processing Temp180°c per 30-60 secondi/(230°c per 10 secondi) | ||||||
Che cosa è un connettore del PWB?
I connettori del circuito stampato sono sistemi del collegamento montati su PCBs. I connettori del PWB sono utilizzati tipicamente per trasferire i segnali o il potere da un PWB ad un altro, o a o dal PWB da un'altra fonte nella configurazione dell'attrezzatura. Forniscono un metodo facile di progettazione per la fabbricazione, poichè il PCBs duro non è fissato l'un l'altro e può essere montato più successivamente in un processo di produzione.
Orientamenti del connettore del PWB
Il connettore del PWB di termine si riferisce ad un sistema plurimandrino di base del collegamento, tipicamente in una disposizione rettangolare. Un paio accoppiamento dei connettori del PWB sarà per il bordo--bordo o il cavo--bordo (cavo--bordo). Le disposizioni del bordo--bordo possono dare una gamma di
Orientamenti del collegamento del PWB, interamente basati sugli incrementi di 90 gradi:
Parallelo o mezzanino – entrambi i connettori sono orientamento verticale;
90 gradi, angolo retto, scheda madre alla scheda figlia – un connettore è verticale, un orizzontale;
Complanare 180 gradi, Bordo--bordo – entrambi i connettori sono orientamento orizzontale.
