Dettagli:
|
Contatto: | Bronzo fosforoso | Materiale di alloggio: | LCP/PA9T UL94V-0 |
---|---|---|---|
No. Delle posizioni: | 2-50Spillo | Passo: | 1.27mm |
Corrente nominale: | 1.0AMP | Tensione nominale: | CA 50V |
Evidenziare: | SMT Spillo Intestazione Connettores,40 Spillo Intestazione Connettores,1.27mm un'intestazione femminile di 40 perni |

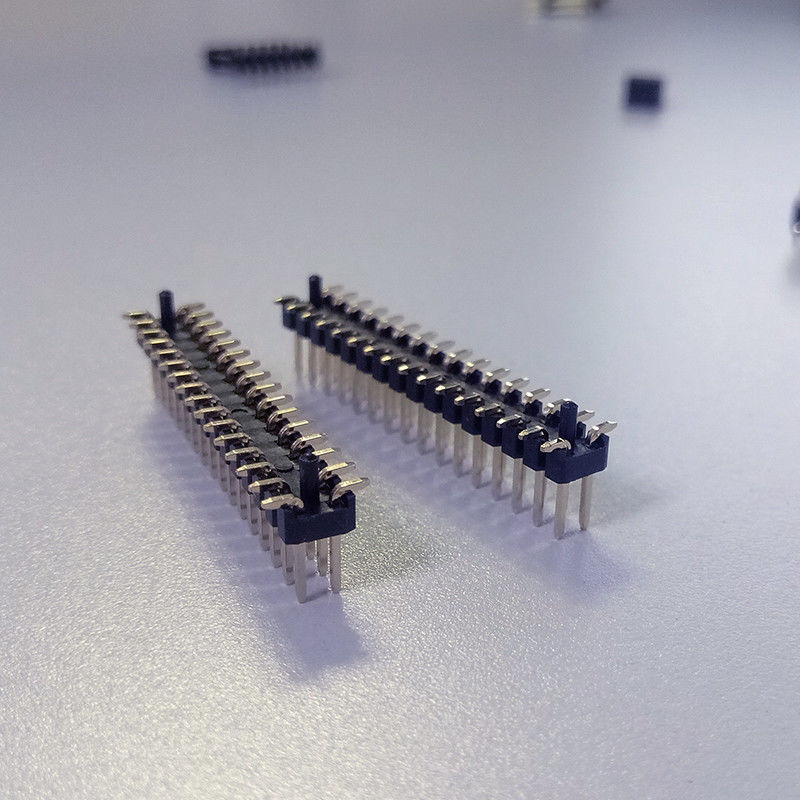

fila dei connettori dell'intestazione del perno di SMT del passo di 1.27mm doppia
Spillo Intestaziones fornisce la flessibilità di progettazione, efficienza di produzione mentre fa diminuire l'orizzontale necessario dell'attrezzatura assets.with, ad angolo retto e verticale circa l'orientamento & le singole e file doppie una gamma di passo di 3.96mm - di 0.8mm.
Passo | 1.27mm |
Montaggio del tipo | SMT |
No. Delle posizioni | 2-50p |
Corrente nominale | CA 1.0A |
Tensione nominale | 50V AC/DC |
Resistenza di contatto | ohm di 20m max |
Resistenza di isolamento | di min di 1000m ohm |
Forza di inserzione | min 20gf/Spillo |
Temperatura di operazione | -40℃ a +105℃ |
Tensione di resistenza | CA 500V/1min |
Alloggio | Poliestere (UL94V-0) |
Contatto | Ottone |
Genere | Femmina |
Termine di prezzi | CATENA DELL'OROLOGIO |
Cicli di durevolezza | Minimo 5000 cicli |
Termine d'esecuzione | 7-10 giorni lavorativi |
Che cosa è Spillo Intestazione
1. L'intestazione di Spillo è chiamata connettore universale. Sulla base delle progettazioni differenti per il PWB, scelgono i connettori differenti del passo per incontrarsi.
2. l'intestazione del perno del passo di 0.8mm/1.0mm/1.27mm/2.00mm/2.54mm/3.96mm/5.08mm è prodotti descritti nella nostra società. Se avete bisogno dell'intestazione speciale del perno che il passo standard non potrebbe soddisfare, email o chiamata il nostro gruppo di vendite.
3. Generalmente, le intestazioni del perno con le intestazioni femminili adatte sono usate per finire i moduli creati nell'industria elettronica.
4. Per quanto riguarda le proprietà elettriche e meccaniche dell'intestazione del perno, lo stesso passo ha la stessa funzione, che abbiamo indicato chiaramente in nostra scheda di dati.
5. Un'altra variazione comune sull'intestazione del perno è chiamata «versione del perno della macchina». La versione normale è formata dal timbrato da e la lamiera sottile piegata, connettori di perno della macchina è costituita dalla foggiatura del metallo nella forma desiderata, che è un più robusto, con un migliore giunto e una vita più lunga, rendente lo più costoso comunque. Ancora i clienti dell'industria sempre più automobilistica e medica scelgono il perno della macchina per migliorare la stabilità del collegamento.
Categoria
1. Secondo il gioco: 0,8, 1,0, 1,27, 2,0, 2,54, 3,96, 5.08mm;
2. Secondo l'altezza: 1.0/1.5/2.5mm;
3. Secondo il numero delle file, è diviso nella singola fila, nella doppia fila, nella fila tre ed in tetrastico. Attualmente, ci sono soltanto quattro file al massimo;
4. Secondo il modo dell'installazione di disposizione, pricipalmente è diviso in 180 gradi, 90 gradi, SMT (supporto verticale SMT, SMT orizzontale e SMT ad angolo retto);
5. Secondo l'altezza e la quantità di plastica (quali singola plastica, doppia plastica, plastica tre, ecc.).
6. Secondo come deve essere aumentato e se deve essere diviso con il posizionamento delle colonne, ci sono due generi di posizionamento delle colonne: uno è la colonna di posizionamento interna, l'altro è l'orecchio che posiziona la colonna;
7. Numero dei punti: 02 - 80;
8. Imballaggio: borsa, borsa di rotolo, massa, tubo, CAP/Mylar + imballaggio del nastro della bobina;
9. Trattamento di superficie: doratura 1u/3u/5u/10u ed ancor più, oro spesso, stagnatura elettrolitica, nichelatura (1u=1uinch=1/39.37μm);
Vantaggi
Applicazione
Intestazione maschio ampiamente usata nell'industria differente come automobilistico, attrezzatura medica, scheda madre del perno ecc. poichè sotto l'immagine è scenari dell'applicazione. l'immagine è limitazione, per più dettaglio che potete direttamente contattare con il nostro gruppo di vendite
