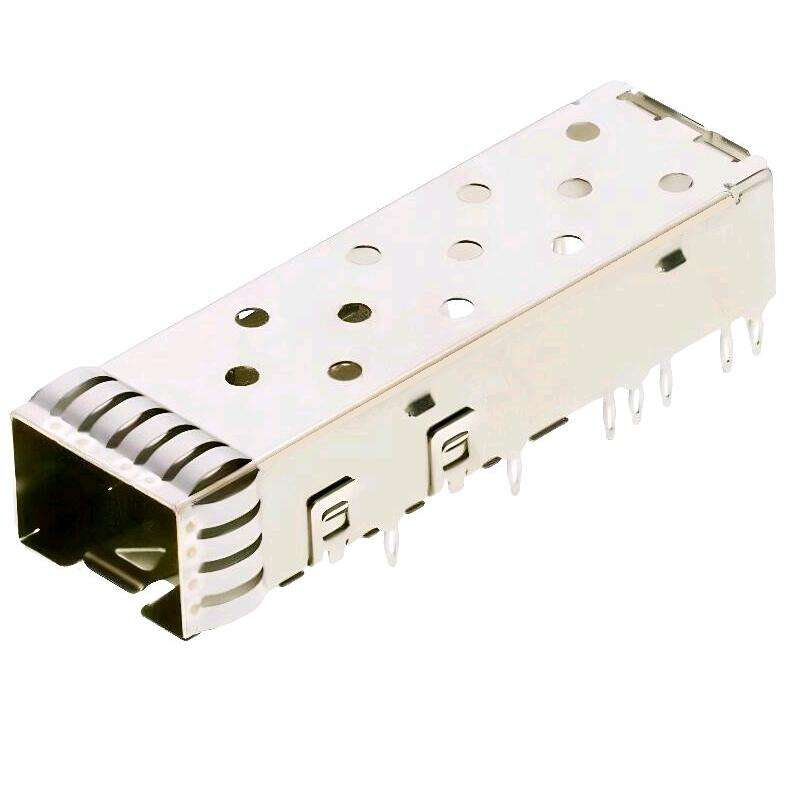

Cage SFP+ 2x5 con tubo di luce, attraverso buco con ricevitore ad angolo retto con connettore integrato,Cage E/O blindata EMI impilato in stile rack con connettore SFP press-fit a 200 posizioni per 10G/25G Switch & Server PCB
Descrizione
La gabbia SFP+ 2x5 con tubo luminoso è un sistema completo di interconnessione I/O intercambiabile a caldo: gabbia metallica impilata + recipiente a foro retto a 200 posizioni + doppi tubi luminosi integrati,Confezionato per la vendita al dettaglio. Accetta i ricevitori SFP, SFP + e SFP28, i cavi DAC e AOC e si monta sul PCB ospitante tramite pin compatibili con press-fit ′′ senza saldatura a onde, senza cablaggio a mano.
progettato per apparecchiature rack-mount ad alta densità di porte (switch ToR 1U/2U, server blade, box fronthaul 5G, dispositivi firewall),la pila verticale 2x5 offre dieci corsie 10G/25G occupando approssimativamente la larghezza del pannello anteriore di una gabbia 1x4I tubi di luce integrati portano i LED di stato alla facciata; la gabbia di metallo completo con guarnizioni a molla contiene EMI e protegge l'integrità del segnale a 10G NRZ e 25G PAM4
|
Parametro
|
Specificità
|
|
Tipo di parte
|
Assemblaggio di gabbia SFP+ con ricevitore integrato (Ganged 2x5)
|
|
Fattore di forma
|
SFP / SFP+ / SFP28 retrocompatibile
|
|
Matrice di porta
|
2 x 5 (10 porte in totale, impilate)
|
|
Posizioni
|
200 (20 × 10)
|
|
Pistola
|
0.8 mm
|
|
Montaggio
|
Attraverso il buco, ad angolo retto
|
|
Terminare
|
Press-Fit (pin conforme, Ø0,64 mm) / coda SMT opzionale
|
|
Contatto con il recipiente
|
Fosforo bronzo, oro lampeggiante sul nichel (30 μ" min sulla zona di accoppiamento)
|
|
Materiale della gabbia
|
Leggia di rame/nickel argento, placcato
|
|
tubo di luce
|
PMMA / PC chiaro, configurazione interna + esterna, 2 canali LED per porta
|
|
Caratteristica EMI
|
Fingeri a molla (alto/sinistra/destra/sotto), guarnizione elastomerica opzionale
|
|
Guida del consiglio
|
Sì (posti di polarizzazione incorporati)
|
|
Tasso di dati
|
1.25 G / 10.3125 G (SFP+) / 25.78 G (SFP28)
|
|
Classificazione attuale
|
0.5 A per contatto
|
|
Resistenza al contatto
|
≤ 70 mΩ
|
|
Resistenza all'isolamento
|
≥ 1000 MΩ
|
|
Resistere alla tensione
|
300 V AC / 750 V AC di picco
|
|
Cicli di accoppiamento
|
≥ 100 (inserimento/estrazione del modulo)
|
|
Forza di inserimento (modulo)
|
≤ 40 N
|
|
Forza di estrazione (modulo)
|
≤ 11,5 N
|
|
Temperature operative.
|
-55 °C a +85 °C (alcune costruzioni a +105 °C)
|
|
Temperatura di stoccaggio.
|
-55 °C a +105 °C
|
|
Classificazione di fiamma
|
UL 94 V-0 (cassa LCP/PBT)
|
|
Conformità
|
SFF-8431, INF-8074i, RoHS 2.0, REACH
|
|
Arbitro incrociato.
|
TE 1-2132403-6 / Molex 076093-5001 / 076047-5003
|
|
MOQ
|
500 pezzi
|
|
Tempo di esecuzione del campione
|
7 giorni lavorativi
|
|
Tempo di consegna di massa
|
3 ∙ 4 settimane
|
|
Imballaggio
|
Scaffale (anti-statico), tubo opzionale
|
5 punti chiave di vendita
-

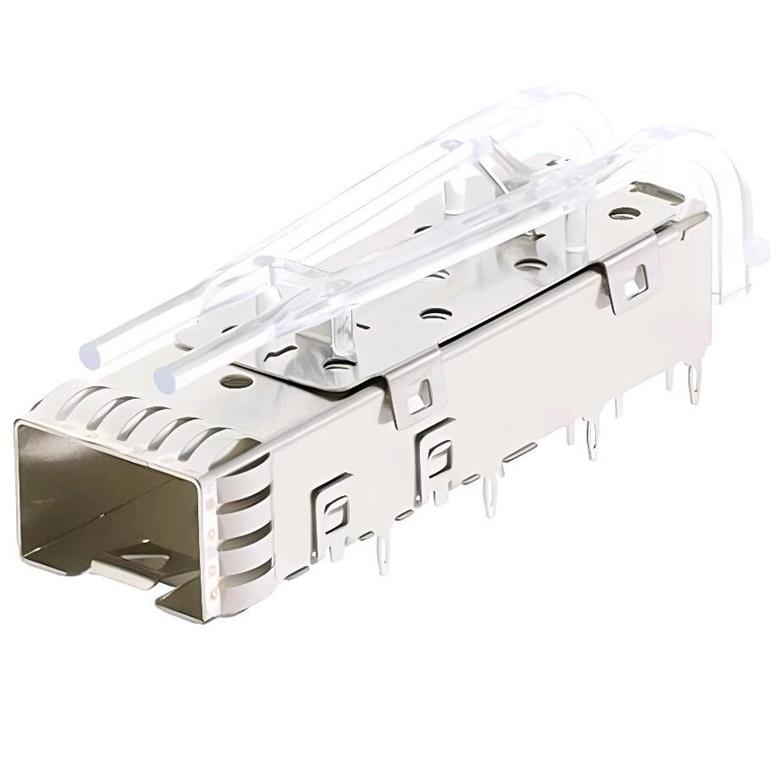

tubo di luce doppio integrato (interno + esterno)¢ Canali di collegamento/ACT/Speed segnali LED dal PCB alla lunetta anteriore per tutte le 10 porte; nessun supporto LED separato, nessun rifacimento del pannello.
-
PerforazioneAngolo retto + press-fit¢ recipiente da 200 pin (20×10) con coda ad adesione press-fit conforme euscita ad angolo retto; assemblaggio senza saldatura, compatibile con il processo SMT standard di reflow + press.
-

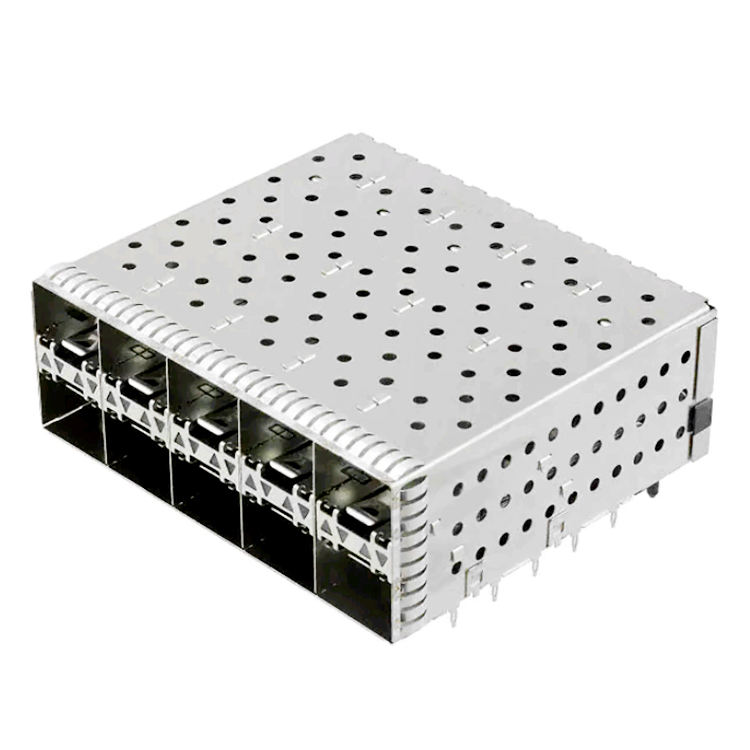

2x5 gabbia in stile rack impilata10 porte SFP+ in un unico gruppo di gabbie, l'impilazione verticale consente di risparmiare il 50% di larghezza del pannello anteriore rispetto a 1x10 lineare; guide integrate per l'accoppiamento a cieco.
-
Protezione EMI a perimetro completo gabbia in nickel-argento/legatura di rame con molle di berillio-rame in alto/lati/sotto, ≥ 60 dB @ 1?? 10 GHz, soddisfa le norme FCC/CE per 10G/25G NRZ e PAM4.
-
Tracciato pin-to-pin con TE / MolexIl disegno del terreno e la meccanica corrispondono a TE 1-2132403-6, Molex 076093-5001, Amphenol SF-SFP+-2x5; zero ri-spin del PCB per i disegni precedenti.
Perche' 2x5 in stile rack?
|
Disposizione
|
Portos
|
Larghezza anteriore
|
Caso di utilizzo
|
|
1x10 lineare
|
10
|
~ 140 mm
|
Larga facciata, eredità
|
|
2x5 impilati.
|
10- Sì.
|
~ 71,5 mm- Sì.
|
1U/2U rack switch, NIC densa- Sì.
|
|
1x4 + 1x6
|
10
|
~ 140 mm
|
Dischi a velocità mista
|
|
Opzione
|
Possibilità di scelta
|
|
Matrice di porta
|
1x1 / 1x4 / 1x6 / 2x1 / 2x2 / 2x4 /2x5/ 2x6 / 2x8
|
|
tubi di luce
|
Nessuna / Solo esterno / Solo interno / Solo interno + esterno (default)
|
|
Terminare
|
Press-fit (default) / coda di saldatura SMT / misto
|
|
Finitura in gabbia
|
Confezionato in Ni / Sn / nero ossidato
|
|
IME
|
Solo a molla / + guarnizione elastomerica / + schiuma conduttiva
|
|

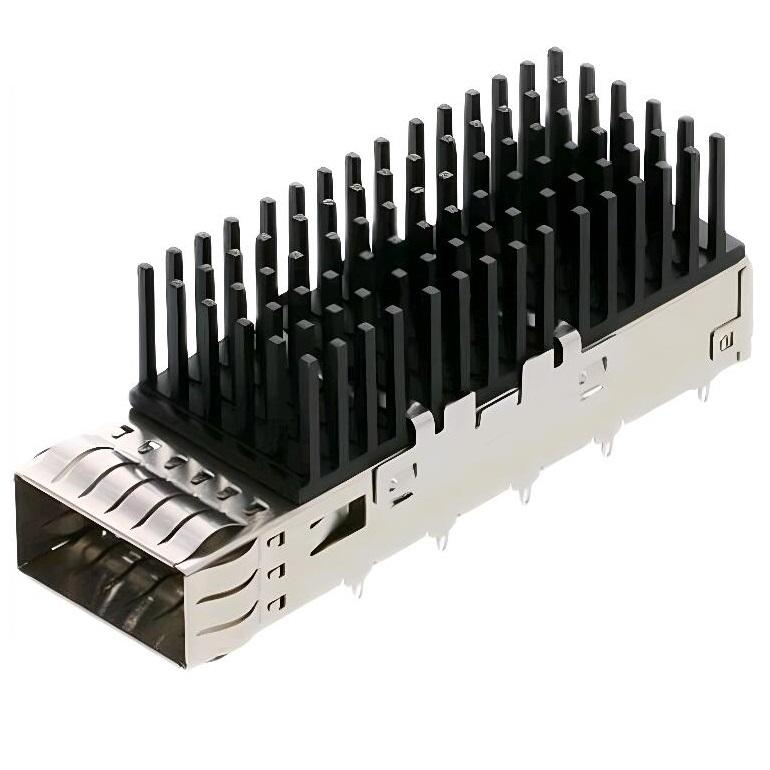

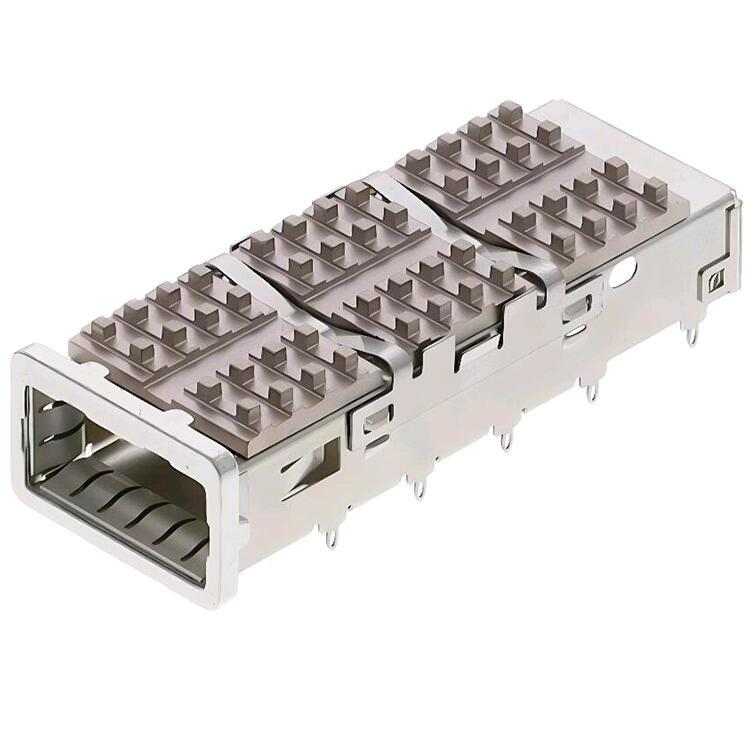

Dispositivo termico
|
Nessuna (default) / dissipatore di calore superiore / pinne laterali
|
|
Connessione
|
Flash d'oro / 15 μ" / 30 μ" / 50 μ"
|
|
Il logo
|
Marcatura laser sulla parte superiore della gabbia (si applica l'MOQ)
|
Domande frequenti
Q: Quanto presto possiamo ricevere il preventivo?
R: Se la specifica è confermata, la nostra quotazione può essere fornita entro 24 ore.
D: Può fornire campioni per la valutazione?
R: Sì, i campioni possono essere inviati per la valutazione.
D: Quanto tempo ci vuole per elaborare e spedire un ordine?
R: Quando gli articoli sono in magazzino, di solito li spediamo nei prossimi 3-7 giorni lavorativi dopo aver ricevuto un ordine.
D: Qual è il vostro termine commerciale?
A: FOB, FCA, CFR, CIF, EXW, DDU sono disponibili. Possiamo anche aiutarti a scegliere il metodo di spedizione più favorevole ed efficiente.Supporto Alibaba ordine di garanzia del commercio pagamento online, T/T, PayPal, ecc.
D: Quanto dura il periodo di garanzia?
R: Il prodotto è dotato di una garanzia limitata di 1 anno.
D: Puoi fornire il servizio OEM & ODM?
R: Sì, il nostro team professionale di ricerca e sviluppo vi aiuterà a realizzare le vostre idee.
