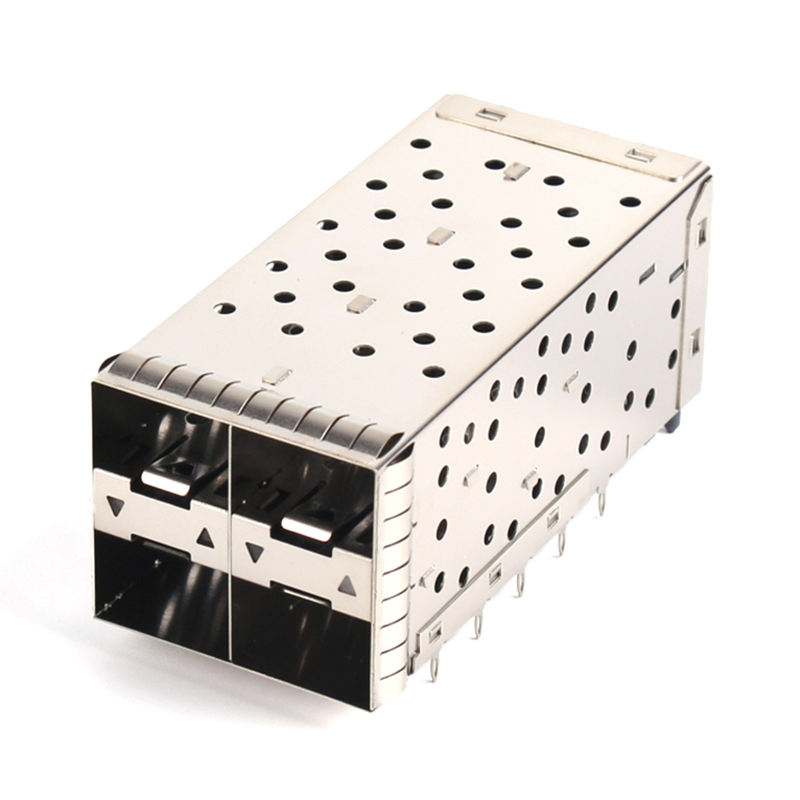

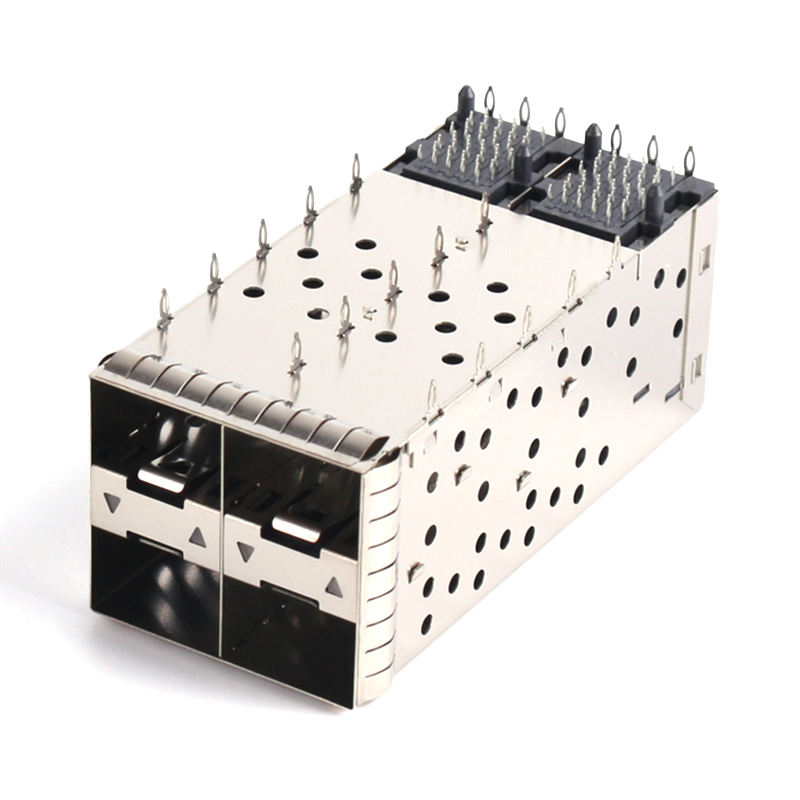

Connettore I/O per fibra ottica SFP+ impilato 2x2 in stile rack schermato EMI in metallo con terminazione Press-Fit

Tipo di prodotto

Cage SFP+ 2×2 (senza tubo di luce) + recipiente integrato

Supporto per il fattore di forma

SFP (1G) / SFP+ (10G) / SFP28 (25G) retrocompatibile

Configurazione della porta

2×2 Impilato (4 porte in totale)

Posizioni per porto

20 (totalmente 80 contatti in 4 porti)

Pistola

0.8 mm

Stile di montaggio

Perforazione, angolo retto

Terminare

Pin compatibile con Press-Fit (Ø0,64 mm) / coda di saldatura SMT opzionale

Materiale di contatto del recipiente

Fosforo bronzo, oro lampeggiante sul nichel (30 μ" facoltativo)

Materiale della conchiglia della gabbia

Leghe di rame/argento di nichel, placcate di nichel

tubo di luce

Nessuna(parete solida della gabbia, massima integrità EMI)

Protezione contro le emissioni

Maniche a molla di berillio-rame a perimetro completo (alto / sinistro / destro / basso)

Tasso di dati

1.25 Gbps 10.3125 Gbps (supporta moduli SFP28 a 25,78 Gbps)

Classificazione attuale

0.5 A per contatto

Resistenza al contatto

≤ 70 mΩ

Resistenza all'isolamento

≥ 1000 MΩ

Resistere alla tensione

300 V CA

Cicli di accoppiamento

≥ 100 inserzioni (modulo hot-swap)

Temperatura di funzionamento

-40 °C a +85 °C

Classificazione di fiamma

UL 94 V-0 (cassa LCP)

Norme di conformità

SFF-8431, INF-8074i, RoHS 2.0, REACH

Moduli compatibili

Trasmettitori ottici (SFP/SFP+/SFP28), DAC, AOC

MOQ

500 pezzi

Tempo di esecuzione del campione

7 giorni lavorativi

Tempo di produzione di massa

3 ∙ 4 settimane

Imballaggio

Tavolo/tubo antistatico, sacchetto antiumidità facoltativo

Riferimenti incrociati

TE 1567788-x / Amfenolo SF-SFP+-2x2 / serie Molex 74737

Progetti critici per l'EMI

Il tubo di luce in plastica crea un'apertura → rischio di perdite RF

Parete in metallo massiccio → apertura zero → schermatura massima

Volume elevato sensibile ai costi

Costo aggiuntivo del componente + fase di assemblaggio

Meno parti, meno operazioni di posizionamento, minore BOM

Lo stato del LED non è necessario sulla piastra anteriore

Caratteristica sprecata

Pannello anteriore pulito, stato gestito tramite software/remote

Ambienti industriali difficili

Il tubo chiaro diventa giallo, si crepa, raccoglie polvere

Nessun componente ottico di plastica da degradare

Interruttori 1U ultra-densi

Il tubo leggero aggiunge profondità/complessità di impilazione

Profilo più corto dell'asse Z, impiallacciamento meccanico più semplice

Matrice di porta

1×1 / 1×2 / 1×4 / 1×6 / 2×1 / 2×2 (questo modello) / 2×4 / 2×5 / 2×6 / 2×8

Terminare

Press-Fit (default) / coda di saldatura SMT / misto

Finitura della gabbia

Placcato in nichel (default) / placcato in stagno / nero ossidato

Miglioramento dell'IME

Soltanto le dita di molla (default) / + guarnizione di elastomero conduttivo / + striscia di schiuma conduttiva

Dispositivo termico

Nessuna (default) / dissipatore di calore in alluminio montato in cima / dissipatore di calore a pinna laterale

Contatto di rivestimento

Flash oro (di default) / 15 μ" / 30 μ" / 50 μ"

Colore dell'alloggiamento del contenitore

Negro (default) / personalizzato (applicabile MOQ)

Marchio

Marcatura laser sulla superficie superiore della gabbia (si applica l'MOQ)
