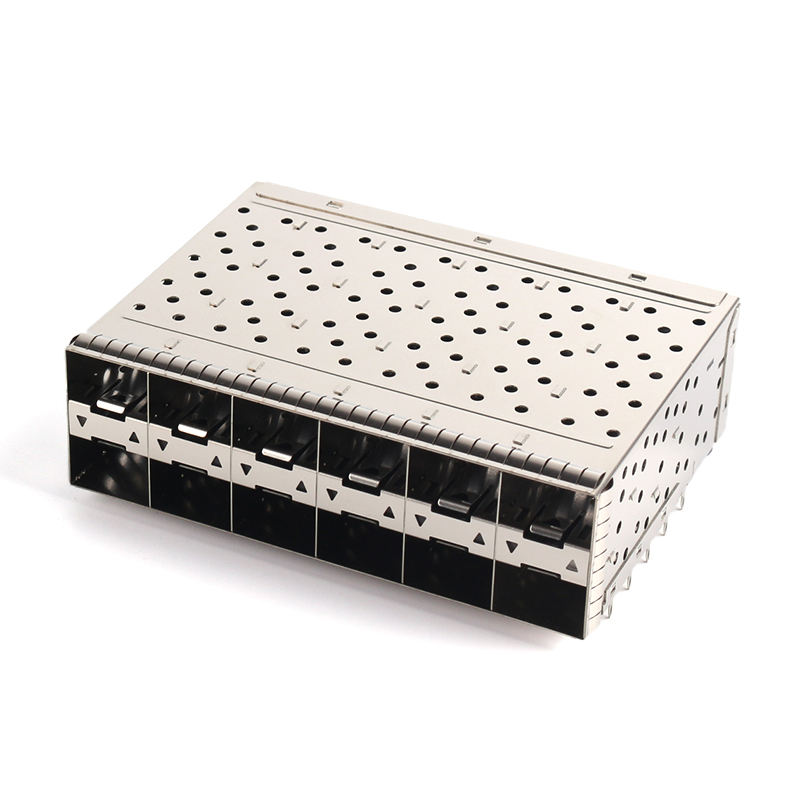

SFP28 / SFP+ 2×6 Cage Assembly con tubo di luce esterno, Press-Fit 240-Position Receptacle, 30μ" oro sulla zona di contatto
Descrizione del prodotto
|
Parametro
|
Specificità
|
|
Tipo di parte
|
Assemblaggio di gabbia SFP+ / SFP28 con recipiente integrato (2×6 impilati)
|
|
Fattore di forma
|
SFP / SFP+ / SFP28 retrocompatibile
|
|
Matrice di porta
|
2 × 6 (12 porte in totale)
|
|
Posizioni
|
240 (20 × 12)
|
|
Pistola
|
0.8 mm (0,032 pollici)
|
|
Montaggio
|
Perforazione, angolo retto
|
|
Terminare
|
Pin compatibile con Press-Fit (Ø0,64 mm, coda 3,0 mm) / SMT opzionale
|
|
Materiale di contatto
|
Leghe di bronzo/rame di fosforo
|
|
Contatto di rivestimento
|
30 μ" (0,76 μm) min di oro sulla zona di accoppiamento, su PdNi/Ni; stagno su coda di pressa
|
|
Materiale della gabbia
|
Altri prodotti di acciaio o di acciaio
|
|
tubo di luce
|
Solo tipo esterno(PMMA/PC), 2°3 canali LED per porta
|
|
Caratteristica EMI
|
Maniche di molla esterne + interne in berillio-rame, guarnizione elastomerica opzionale
|
|
Tasso di dati
|
1.25 G / 10.3125 G (SFP+) / 25.78 G (SFP28 PAM4)
|
|
Classificazione attuale
|
0.5 A/contatto
|
|
Resistenza al contatto
|
≤ 70 mΩ
|
|
Resistenza all'isolamento
|
≥ 1000 MΩ @ 500 V DC
|
|
Resistere alla tensione
|
300 V AC / 750 V di picco
|
|
Cicli di accoppiamento
|
≥ 100 (inserimento del modulo)
|
|
Forza di inserimento (modulo)
|
≤ 40 N
|
|
Forza di estrazione (modulo)
|
≤ 11,5 N
|
|
Temperature operative.
|
-55 °C a +105 °C (alcune costruzioni -40~+85 °C)
|
|
Classificazione delle fiamme delle abitazioni
|
UL 94 V-0 (LCP)
|
|
Conformità
|
SFF-8431, INF-8074i, SFF-8402, RoHS 2.0, REACH
|
|
Arbitro incrociato.
|
TE 2007562-7 / 2007567-5 / 1-2007562-7; Prosper SFPP026PC30
|
|
Dimensioni tipiche
|
L 63,25 × W 86,0 × H 25,4 mm (industria 2×6)
|
|
MOQ
|
500 pezzi
|
|
Tempo di esecuzione del campione
|
7 giorni lavorativi
|
|
Tempo di consegna di massa
|
3 ∙ 4 settimane
|
|
Imballaggio
|
Scaffale antistatico duro
|
5 punti chiave di vendita
1, solo tubo di luce esterno clean facciata pulita, zero perdita di apertura interna.
2, 30 μ" Min Gold sulla zona di accoppiamento.
3, 240 posizioni Press-Fit Receptacle (20×12).
4, 2×6 in stile rack impilato = 12 porte in altezza Z compatta.
5, Full-Perimeter EMI Springs + Nickel-Silver Cage.
Scenari di applicazione
Centri dati 25G ToR switch (48-port = 4× 2×6 gabbie)
Interruttori di accesso Enterprise SFP28 e schede di linea del telaio
NIC per server 25G/10G (carte di adattatore multi-porta)
5G DU/CU fronthaul transport cards (CPRI/eCPRI)
Firewall rackmount, IPS/IDS, bilanciatori di carico
Interruttori Ethernet industriali (rack DIN/19") che richiedono lo stato LED + margine EMI.
|
Marchio
|
P/N equivalente
|
|
Connettività TE
|
2007562-7, 2007567-5, 1-2007562-7
|
|
Prosper Electronics
|
SFPP026PC30
|
|
Molex / Amfenolo
|
2×6 SFP+ serie di apparecchiature per pressioni LP esterne (su richiesta)
|
Qualità e affidabilità
100% di continuità e prova di forza di inserimento per lotto
Controllo delle dimensioni CMM della gabbia (± 0,05 mm)
Resistenza al contatto e potenza di scarico secondo la norma IEC 60512
Ciclo termico -55 ̊+105 °C, 500 cicli
Lo schermo EMI verificato nella cella GTEM (≥ 60 dB @ 1 ‰ 10 GHz)
Documentazione ISO 9001 / RoHS / REACH sulla spedizione.
|
Opzione
|
Scelte
|
|
Matrice di porta
|
1x1 / 1x4 / 1x6 / 2x1 / 2x2 / 2x4 /2×6/ 2x8
|
|
tubi di luce
|
Nessuna / Solo esterno (default) / Solo interno + esterno / Solo interno
|
|
Spessore dell'oro
|
Flash 15 μ" /30 μ" (di default)/ 50 μ"
|
|
Terminare
|
Press-fit (default) / SMT tail / misto
|
|
Finitura in gabbia
|
Placcato in Ni (default) / Placcato in Sn / ossido nero
|
|
IME
|
Solo a molla / + guarnizione elastomerica / + schiuma conduttiva
|
|
Dispositivo termico
|
Nessuna / lavandino superiore / pinne laterali
|
|
Il logo
|
Marcatura laser sulla parte superiore della gabbia (si applica l'MOQ)
|
Processo personalizzato (riutilizzare il diagramma di flusso)
Raccolta dei requisiti: parametri, ambiente, qty, tempo di consegna
Valutazione tecnica e quotazione
Recensione del disegno 3D e conferma del cliente
Sviluppo di muffe / Produzione di prototipi
Prova di affidabilità del campione e approvazione da parte del cliente inserimento, EMI, termico, 25G SI
Produzione di massa ▌ in linea AOI + monitoraggio della press-fit
QC finale e spedizione ¥ 100% ispezione, confezione in vassoio rigido, DHL/mare/aria
Domande frequenti
Q: Quanto presto possiamo ricevere il preventivo?
R: Se la specifica è confermata, la nostra quotazione può essere fornita entro 24 ore.
D: Può fornire campioni per la valutazione?
R: Sì, i campioni possono essere inviati per la valutazione.
D: Quanto tempo ci vuole per un ordine
da elaborare e spedire?
R: Quando gli articoli sono in magazzino, di solito li spediamo nei prossimi 3 a 7 giorni lavorativi dopo aver ricevuto
Un ordine.
D: Qual è il vostro termine commerciale?
A: FOB, FCA, CFR, CIF, EXW, DDU sono disponibili.
metodo di trasporto favorevole ed efficiente.
D: Qual è il termine di pagamento?
A: Supporto Alibaba ordine di garanzia commerciale online pagamento, T / T,
PayPal ecc.
D: Quanto dura il periodo di garanzia?
R: Il prodotto è dotato di garanzia limitata di 1 anno.
D: Puoi fornire OEM & ODM
servizio?
R: Sì, il nostro team di ricerca e sviluppo professionale vi aiuterà a realizzare le vostre idee
