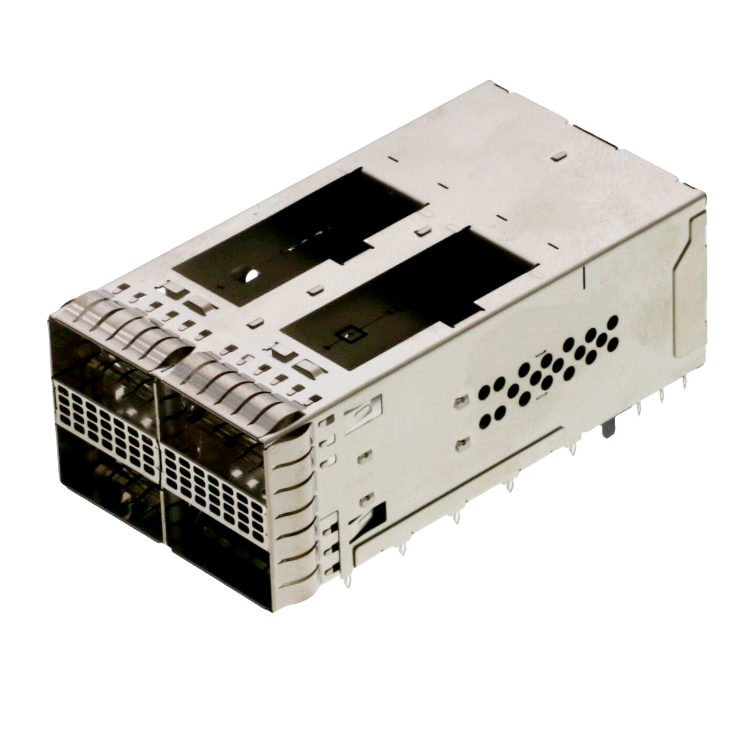

SFP / SFP + 1 × 1 assemblaggio in gabbia senza tubo di luce
Descrizione del prodotto
|
Parametro
|
Specificità
|
|
Tipo di prodotto
|
SFP / SFP+ assemblaggio in gabbia 1 × 1 con recipiente integrato
|
|
Fattore di forma
|
SFP (1.25G) / SFP+ (10.3125G) / SFP28 (25.78G) retrocompatibile
|
|
Matrice di porta
|
1 × 1 (porta singola)
|
|
Posizioni
|
20
|
|
Pistola
|
0.8 mm (0,0315 pollici)
|
|
Montaggio
|
Perforazione, angolo retto
|
|
Terminare
|
Pin compatibile con Press-Fit (Ø0,64 mm, coda 2,05 / 3,0 mm) / coda di saldatura SMT opzionale
|
|
Materiale di contatto
|
Fossoro bronzo
|
|
Contatto di rivestimento
|
Flash d'oro sulla zona di accoppiamento, stagno sulla coda press-fit (30 μ" facoltativo)
|
|
Materiale della gabbia
|
Leghe di rame/argento di nichel, placcate di nichel
|
|
tubo di luce
|
Nessuna(parete solida della gabbia)
|
|
Dispositivo termico
|
Non incluso (opzionale versione compatibile con dissipatore termico)
|
|
Caratteristica EMI
|
Maniche di molla di berillio-rame interne + esterne
|
|
Tasso di dati
|
Fino a 16 Gb/s (SFP+); 25G SFP28 supportato da layout
|
|
Impedenza differenziale
|
100 Ω ± 10%
|
|
Classificazione attuale
|
0.5 A/contatto @ 3.3 V
|
|
Resistenza al contatto
|
≤ 80 mΩ
|
|
Resistenza all'isolamento
|
≥ 1000 MΩ @ 500 V DC
|
|
Resistere alla tensione
|
300 V CA
|
|
Cicli di accoppiamento
|
≥ 100 (modulo hot-swap)
|
|
Forza di inserimento (modulo)
|
≤ 34 N
|
|
Forza di estrazione (modulo)
|
≤ 12,5 N
|
|
Temperature operative.
|
-55 °C a +105 °C (creazione industriale -40~+85 °C)
|
|
Classificazione delle fiamme delle abitazioni
|
UL 94 V-0 (LCP)
|
|
Conformità
|
INF-8074i, SFF-8431, SFF-8402, RoHS 2.0, REACH
|
|
Arbitro incrociato.
|
TE 2170039-1 / 2057159-1 / 2007198-1; Amfenolo U77A1118200T; Molex 74737-0004
|
|
Dimensioni tipiche
|
L 48,6 × W 14,5 × H 9,4 ∼ 12,1 mm
|
|
MOQ
|
500 pezzi
|
|
Tempo di esecuzione del campione
|
7 giorni lavorativi
|
|
Tempo di consegna di massa
|
3 ∙ 4 settimane
|
|
Imballaggio
|
Tavolo antistatico
|
Cage SFP+ 1×1 a porta singola senza tubo di luce, schermatura EMI in metallo completo, contenitore a 20 posizioni press-fit, passo di 0,8 mm. Sostituzione drop-in per TE 2170039-1 / 2057159-1 / Amphenol U77A1118200T.Supporta moduli SFP/SFP+/SFP28Diretto da fabbrica, MOQ 500 pcs, campioni 5 giorni.
️ Parete in metallo solido ️ Apertura zero del tubo di luce = EMI massima ️ Nessuna guida di luce in plastica significa che la gabbia stampata in lega di rame / nichel-argento rimane uno scudo RF continuo senza lacune di perdita.Denti di molla di berillio-rame esterne e interne forniscono ≥ 60 dB @ 1 ‰ 10 GHz, confortevole FCC/CE Classe B anche a 10G/25G.
Receptacle Press-Fit 20-Position, 0,8 mm Pitch ️ Testa a foratura ad angolo retto, contatti fosforo-bronzo, flash dorato sull'area di accoppiamento, code press-fit conformi (Ø0,64 mm, 2,05 ∼3,0 mm di coda).Fabbricazione a partire da materiali di cui all'allegato II, sopravvive allo standard SMT reflow + pin-press.
1×1 è l'ingresso a basso costo nell'I/O SFP: uno slot per modulo, il taglio del pannello anteriore più piccolo (≈ 48,6 × 14,5 mm), nessun accumulo di tolleranza di ganging.commutatori DIN industriali, NIC a 1 porta, schede diagnostiche.
Scambio di schede legacy con zero re-spin.
- BOM-Minimal & Field-Proven - Rimozione del tubo di luce + opzione dissipatore di calore riduce il numero di componenti e le fasi di assemblaggio.aggiungiamo ISO 9001 tracciabilità del lotto e 100% di continuità di prova.
Domande frequenti
Q: Quanto presto possiamo ricevere il preventivo?
R: Se la specifica è confermata, la nostra quotazione può essere fornita entro 24 ore.
D: Può fornire campioni per la valutazione?
R: Sì, i campioni possono essere inviati per la valutazione.
D: Quanto tempo ci vuole per elaborare e spedire un ordine?
R: Quando gli articoli sono in magazzino, di solito li spediamo nei prossimi 3-7 giorni lavorativi dopo aver ricevuto un ordine.
D: Qual è il vostro termine commerciale?
A: FOB, FCA, CFR, CIF, EXW, DDU sono disponibili. Possiamo anche aiutarti a scegliere il metodo di spedizione più favorevole ed efficiente.
D: Qual è il termine di pagamento?
A: ONLINE (INSURANZA commerciale), VISA, T/T, Western Union, , ecc.
D: Quanto dura il periodo di garanzia?
R: Il prodotto è dotato di una garanzia limitata di 1 anno.
D: Puoi fornire il servizio OEM & ODM?
R: Sì, il nostro team professionale di ricerca e sviluppo vi aiuterà a realizzare le vostre idee.
