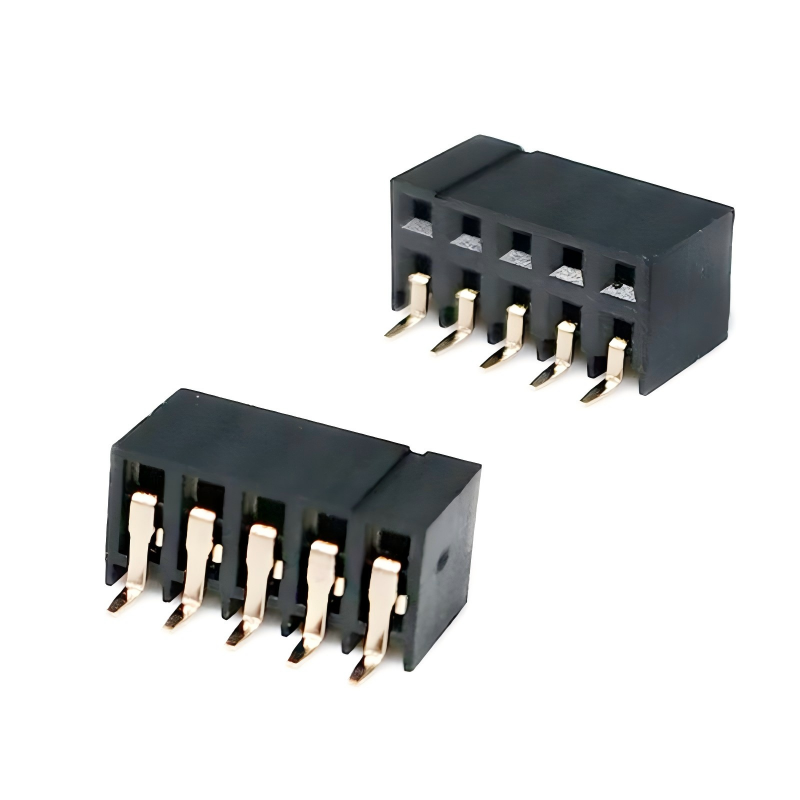

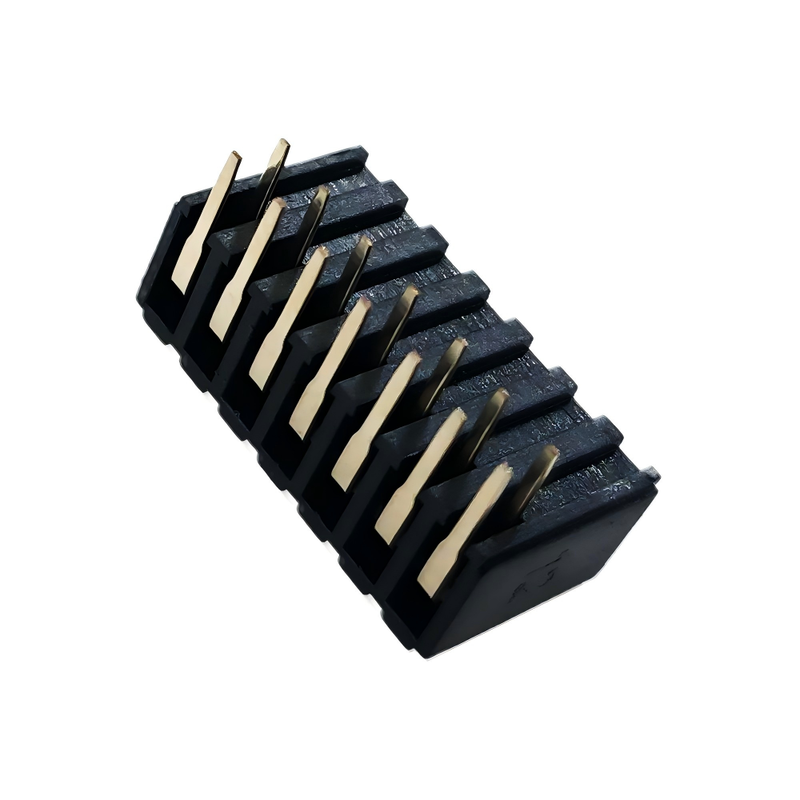

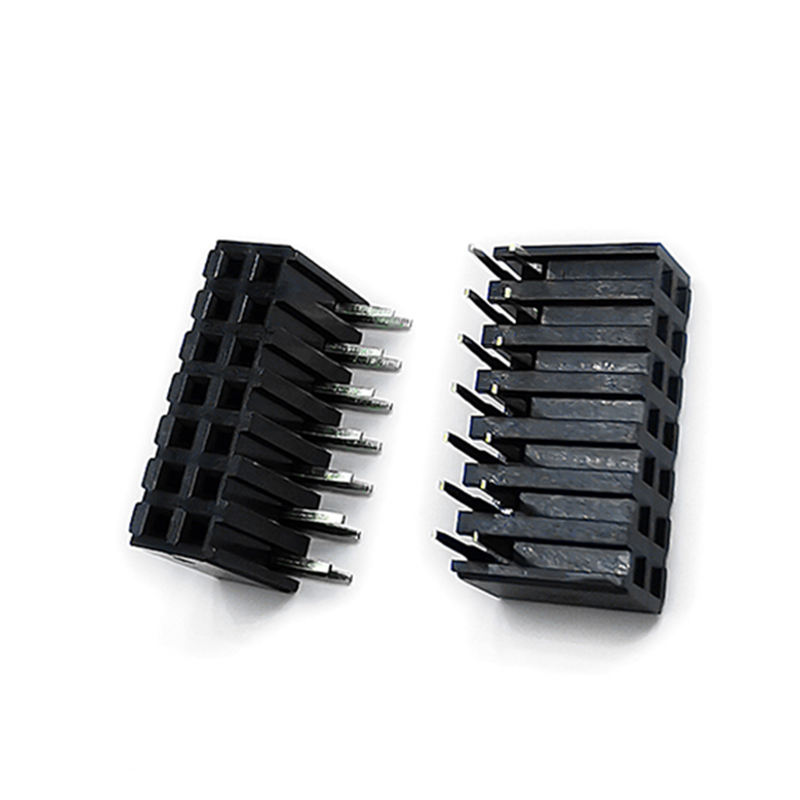

1.27 mm 2.0 mm 2.54 mm Pitch Female Header Tipo di inserzione laterale Disponibile

Descrizione del prodotto

Connettore PCB personalizzabile per applicazioni board-to-board e wire-to-board

Il1.27 mm / 2.00 mm / 2.54 mm Pitch Female Header, Side Entry Typeè un connettore PCB configurabile progettato per applicazioni in cui la direzione di accoppiamento deve essere orizzontale o parallela al PCB.

Disponibile in tre tipi comuni di tono1.27 mm, 2.00 mm e 2.54 mm- il connettore può essere configurato con diversi numeri di perni, file, altezze di isolatore, dimensioni di rivestimento di contatto e di terminazione in base al layout del PCB e alle esigenze di accoppiamento del cliente.

La struttura di ingresso laterale è particolarmente utile quando un'intestazione femminile verticale convenzionale interferirebbe con l'altezza del contenitore, l'impilazione del PCB, il percorso del cavo o i componenti adiacenti.

Può essere utilizzato come recipiente di accoppiamento per i maschi di pinhead inapplicazioni di interconnessione board-to-board, wire-to-board e PCB interne.

Perche' scegliere questa testa femminile?

1. Tre opzioni di passo standard per diversi layout PCB

Il più grande vantaggio della selezione è la disponibilità di tre configurazioni di passo ampiamente utilizzate:

• 1.27 mm (0,050")Per i disegni di PCB compatti e relativamente ad alta densità
• 20,00 mm (0,079") un compromesso tra densità della tavola e spaziatura meccanica
• 20,54 mm (0,100")- ampiamente utilizzati per l'interconnessione convenzionale dei PCB e per i disegni standard di pin-header

Questo permette agli ingegneri di selezionare il passo in base aSpazio PCB, intestazione di accoppiamento, densità del segnale e spazio libero meccanico, piuttosto che ridisegnare l'interfaccia del connettore attorno a un passo fisso.

Le famiglie di prodotti commerciali con intestazione femminile definiscono comunemente anche versioni da 1,27 mm e da 2,54 mm con diversi numeri di perni e configurazioni di fila.

2. Struttura di ingresso laterale per interconnessione PCB orizzontale

A differenza di una convenzionale testa femminile verticale, iltesta femminile di ingresso lateralecambia la direzione di accoppiamento verso il lato.

Questo può essere utile quando l'alloggiamento dell'apparecchiatura ha un spazio libero verticale limitato.

Le considerazioni di progettazione tipiche includono:

• Impiallaggio di PCB;
• inserimento orizzontale del modulo;
• Altezza limitata dell'alloggiamento;
• Disposizione parallela dei PCB;
• Cable or harness routing;
• Collegamento a un PCB perpendicolare.

Per i progettisti di apparecchiature, ciò significa che il connettore può essere valutato come parte del sistema di controllo della velocità.architettura meccanica, piuttosto che semplicemente come componente elettrico.

3. Dimensioni personalizzate per reali disegni PCB

Le dimensioni standard dei connettori non corrispondono sempre al PCB del cliente.

Per i progetti OEM e ODM, possiamo configurare il connettore in base alle esigenze:

• Pinta;
• Numero di pin;
• Numero di righe;
• altezza dell'isolatore;
• lunghezza di contatto;
• lunghezza della coda del PCB;
• altezza di accoppiamento;
• rivestimento;
• metodo di montaggio;
• Dimensioni dell'abitazione.

Ciò è particolarmente utile per i progetti in cui il connettore deve adattarsi a un'impronta di PCB esistente o a un involucro meccanico.

I fornitori dell'industria offrono anche comunemente lunghezze di perno personalizzate, lunghezze di coda PC e altezza dell'isolatore per prodotti con testa femminile.

THT o SMT Side Entry?

Il metodo di montaggio deve essere determinato durante la fase di progettazione del PCB.

Applicazioni

Elettronica di consumo

adatti per le connessioni interne a PCB in:

• Dispositivi elettronici di consumo
• Apparecchiature domestiche intelligenti
• Apparecchiature di visualizzazione
• Pannelli di controllo
• Dispositivi elettronici incorporati

L'opzione compatta da 1,27 mm può essere presa in considerazione quando lo spazio del PCB è limitato.

Apparecchiature di controllo industriali

Le teste femminili a ingresso laterale possono essere utilizzate in:

• Apparecchiature relative ai PLC
• Controller industriali
• Strumenti di misura
• Pannelli di controllo
• Attrezzature di automazione
• Moduli di comunicazione industriale

La selezione dovrebbe essere basata sul valore elettrico richiesto, sull'ambiente e sul metodo di montaggio.

Equipaggiamento di comunicazione

Le applicazioni potenziali includono:

• Attrezzature di rete
• Dischi di controllo della comunicazione
• Moduli di interfaccia
• Dischi per il trattamento dei segnali
• Sistemi di comunicazione incorporati

Per le apparecchiature di comunicazione compatte, il passo di 1,27 mm o 2,00 mm può essere valutato quando la densità dei PCB è una considerazione importante per la progettazione.

Elettronica automobilistica

Le applicazioni potenziali includono:

• Moduli di controllo per autoveicoli
• Pannelli di controllo della visualizzazione
• Strumentazione elettronica
• Moduli di interfaccia del veicolo
• Dispositivi per il circuito a circuiti integrati

Le applicazioni automobilistiche dovrebbero essere valutate in base ai requisiti effettivi di temperatura, vibrazione, elettrica e ambientale piuttosto che basarsi solo sulla configurazione nominale del connettore.

Apparecchiature mediche e di misura

Il connettore può essere utilizzato anche per:

• Strumenti di prova
• Attrezzature di misura
• Controllo elettronico
• Attrezzature diagnostiche
• Contatori industriali

Per queste applicazioni, gli ingegneri dovrebbero specificare il materiale richiesto, il rivestimento a contatto, la classificazione elettrica e le condizioni ambientali durante la quotazione.

Guida alla selezione ingegneristica

Quale tono dovresti scegliere?
