2.54mm doppia fila 2x20 pin PCB femminile

Descrizione del prodotto

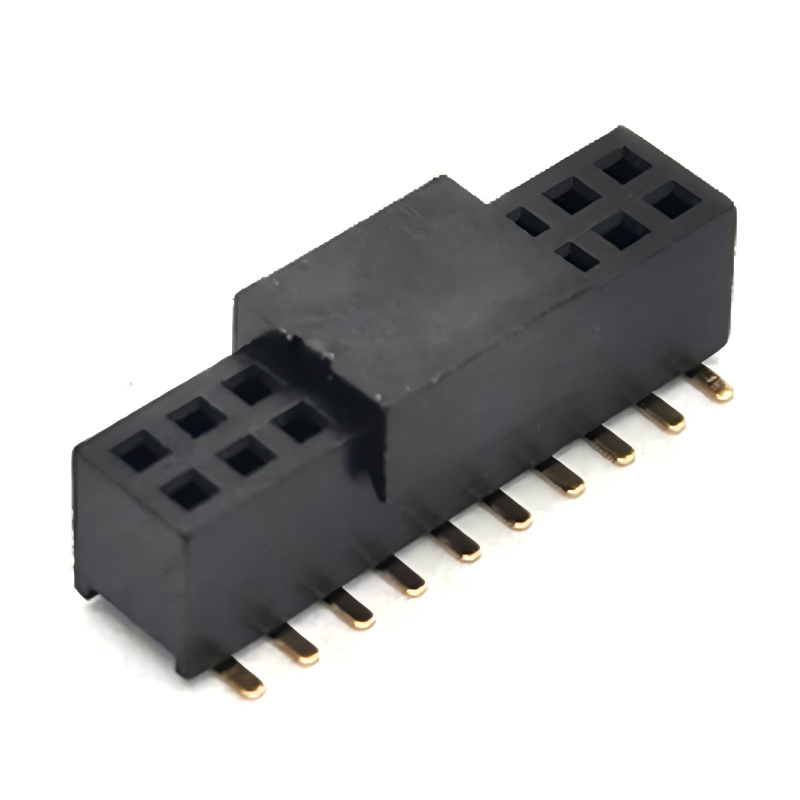

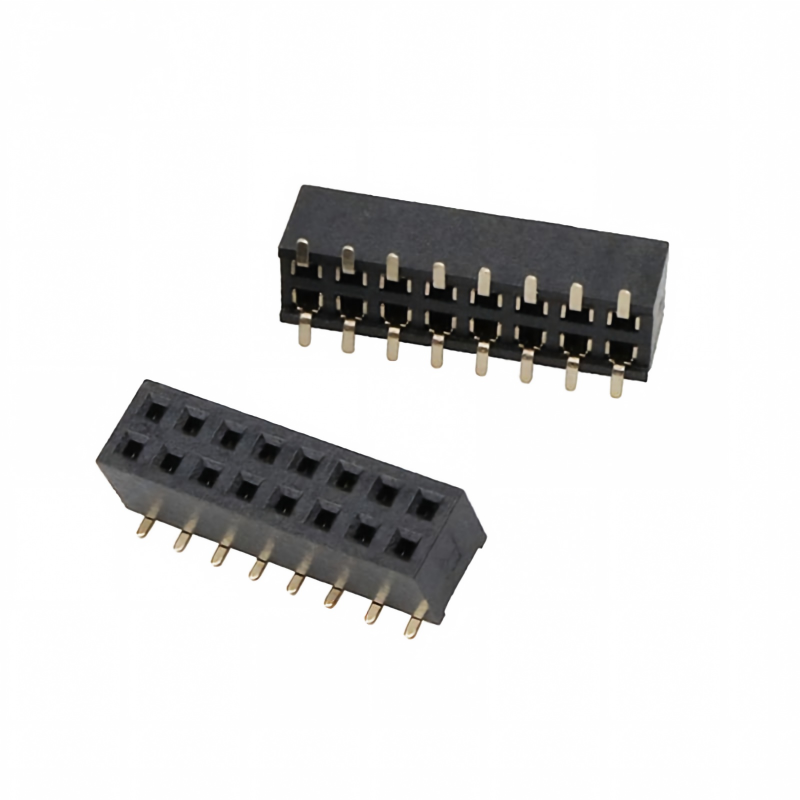

Il1.27mm Pitch Female Header, tipo SMT a due righe con pegè un'interconnessione compatta board-to-board progettata per assemblaggi di PCB in cuispazio limitato della scheda, altezza dei connettori controllata e posizionamento SMT precisosono importanti.

Con un1.27 mm (0,050") di passo, sistema di contatto a due file, costruzione per il montaggio in superficie e dimensioni meccaniche opzionali/personalizzabili,questa intestazione femminile è adatta per moduli elettronici compatti che richiedono un'interfaccia di accoppiamento affidabile tra PCB.

IlConfigurazione della posizione 8 ̇20è adatto per applicazioni a basso e medio numero di contatti, mentre è personalizzatoaltezza dell'isolatore e lunghezza della zampa di saldaturaconsentire agli ingegneri di adattare il connettore a diverse altezze di stack PCB, distanze di accoppiamento e condizioni di assemblaggio.

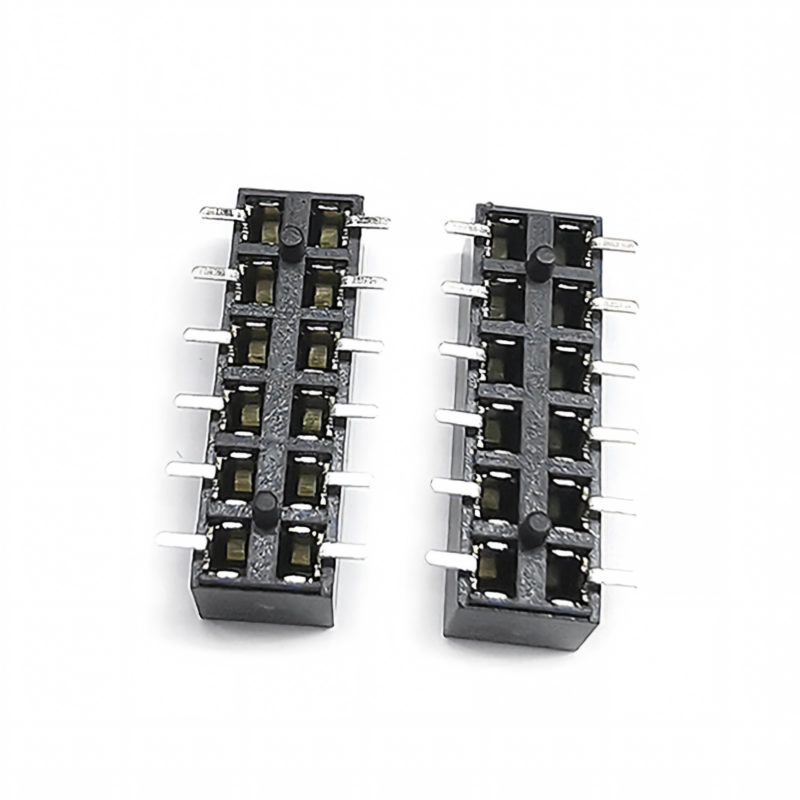

L'integrazionepernofornisce una funzione di posizionamento meccanico aggiuntivo durante l'assemblaggio del PCB e aiuta ad allineare il connettore con l'impronta del PCB.

Altezza e lunghezza delle gambe di saldatura personalizzate

Progettato attorno al tuo PCB stack-up

Uno dei vantaggi più importanti di questa configurazione del connettore è la possibilità di personalizzare ilaltezza dell'isolatore e lunghezza della zampa di saldatura.

Invece di costringere la progettazione del PCB ad adattarsi a una geometria di connettore fissa, gli ingegneri possono specificare il connettore attorno alla struttura meccanica effettiva.

La personalizzazione può essere considerata per:

• Distanza tra i PCB
• Altezza del connettore di accoppiamento
• Classificazione dei componenti
• Interferenze nell'alloggio
• Requisiti per le giunzioni di saldatura
• Spessore del PCB
• Assemblaggio automatizzato SMT

I fornitori industriali di teste femminili da 1,27 mm offrono comunemente altezze di isolatore e lunghezze di pin/coda personalizzabili per diversi requisiti di spaziatura dei PCB.

Opzioni di personalizzazione
Numero di pin: 2-50 pin disponibili oltre al 20P standard
Rivestimento: oro lucido / oro duro / stagno opaco
Caratteristica: aggiungere chiave polarizzante, per localizzare i perni
Imballaggio: regolare le dimensioni del rullo per il tuo alimentatore SMT
Aggiornamento del materiale di alloggiamento per requisiti di temperatura più elevati

Applicazioni

Elettronica industriale

Adatti a:

• Controller industriali
• Pannelli di controllo
• elettronica connessa a PLC
• Attrezzature di misura
• Moduli di automazione

Equipaggiamento di comunicazione

Le applicazioni potenziali includono:

• Attrezzature di rete
• Moduli di comunicazione
• Schede di interfaccia
• Sistemi di comunicazione incorporati

Informatica incorporata

Il passo compatto di 1,27 mm rende questo tipo di connettore adatto a:

• Dischi per computer incorporati
• Moduli di elaborazione
• Dischi di espansione
• Piattaforme di calcolo compatte

Display e elettronica HMI

Le applicazioni possono includere:

• Pannelli di controllo della visualizzazione
• Moduli HMI
• Schede di interfaccia LCD
• Controllo elettronico a touch screen

Elettronica di consumo

I possibili usi sono:

• Dispositivi intelligenti
• Apparecchiature elettroniche portatili
• Moduli di controllo compatti
• Elettronica audio/video

Elettronica automobilistica

Le applicazioni potenziali includono:

• Moduli di controllo per autoveicoli
• Display elettronica
• Gruppi di strumenti
• elettronica di informazione e intrattenimento
